Λεπτομέρειες:
|
| Υλικό: | A234 WPB | Πάχος: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| μέγεθος: | 1/2» σε 48» | ||
| Υψηλό φως: | DN1200 καλύμματα SCH10,καλύμματα SCH20,καλύμματα SCH100 Buttweld ανοξείδωτου Buttweld ανοξείδωτου DN1200 ανοξείδωτου DN1200 buttweld |
||

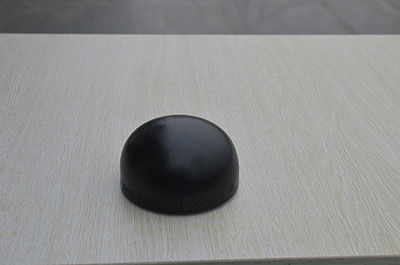

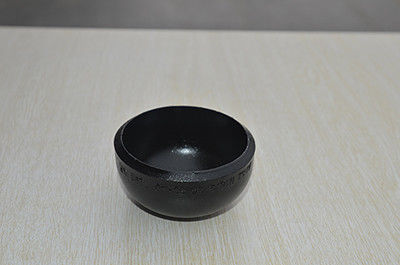

ΆΚΡΗ ANSI Β 16,9 ΠΟΥ ΕΝΏΝΟΝΤΑΙ ΣΤΕΝΆ & ΆΝΕΥ ΡΑΦΉΣ SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ΚΑΠ
| Προδιαγραφές | ΚΑΠ |
|---|---|
| Μέγεθος τοποθετήσεων σωληνώσεων ΚΑΠ τελών σωλήνων | Άνευ ραφής συναρμολογήσεις συγκόλλησης άκρης: 1/2» - 24» Ενωμένες στενά συναρμολογήσεις συγκόλλησης άκρης: 1/2» - 48» |
| Διαστάσεις εξαρτημάτων σωλήνων ΚΑΠ | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 |
| Πάχος σωλήνων ΚΑΠ bw | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS ΔΙΑΘΈΣΙΜΟ ΜΕ ΤΟ NACE Ο Κ. 01-75 |
| Bw Sch ΚΑΠ 80 τύποι | Άνευ ραφής/ERW/ενωμένος στενά/κατασκευασμένος τοποθετήσεις σωληνώσεων |
| Τύπος bw ΚΑΠ | DN15-DN1200 |
| Σύνδεση | Συγκόλληση |
| Κάμπτοντας ακτίνα | R=1D, 2$ες, τρισδιάστατες, τοποθετήσεις σωληνώσεων 5D, 6D, 8D, 10D ή συνήθειας |
| Σειρά μεγέθους | ½» NB σε 24» NB σε Sch 10s, η δεκαετία του '40, η δεκαετία του '80, 160s, XXS. (DN6~DN100) |

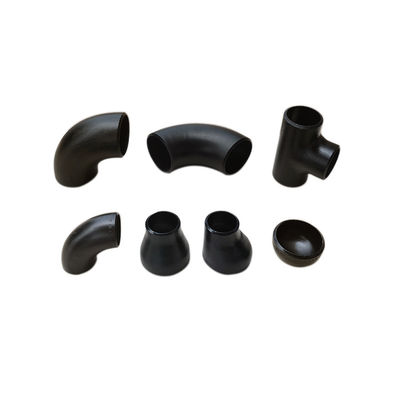

| Σωλήνας ΚΑΠ FittingsFittings | Γωνία: 22,5 βαθμοί, 30deg, 45 βαθμοί, 90 βαθμοί, 180 βαθμοί, 1.0D, 1.5D, 2.0D, 2.5D, τρισδιάστατο, 4D, 5D, 6D, 7D-40D. Πρότυπα: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, ΜΒ, ISO |
| Διαδικασία παραγωγής | Η ώθηση, Τύπος, σφυρηλατεί, χυτός, κ.λπ. |
| Bw Sch ΚΑΠ 80 πιστοποιητικά δοκιμής συναρμολογήσεων | EN 10204/3.1B Πιστοποιητικό πρώτων υλών 100% έκθεση δοκιμής ακτινογραφιών Έκθεση επιθεώρησης τρίτου, κ.λπ. |
| Βασικές αγορές και βιομηχανίες για το σωλήνα ΚΑΠ |
|
| Εφαρμογή |
|
| Υλικά πιστοποιητικά δοκιμής (MTC) σύμφωνα με EN 10204 3,1 και EN 10204 3,2, πιστοποιητικά δοκιμής που πιστοποιούν το NACE MR0103, NACE MR0175 | |
| Κώδικας FOSTD - FOXS | Ονομαστική διάμετρος | Θόριο τοίχων. S χιλ. | Ύψος Χ χιλ. | Θεωρητικό βάρος κλ | |||
|---|---|---|---|---|---|---|---|
| Ψηφοφορία. | Δ χιλ. | STD | XS | STD | XS | ||
| 5 | 1/2 | 21.34 | 2.77 | 3.73 | 25.4 | 0,03 | - |
| 7 | 3/4 | 26.67 | 2.87 | 3.91 | 25.4 | 0,06 | 0,08 |
| 10 | 1 | 33.40 | 3.38 | 4.55 | 38.1 | 0,10 | 0,14 |
| 12 | 1» 1/4 | 42.16 | 3.56 | 4.85 | 38.1 | 0,14 | 0,18 |
| 15 | 1» 1/2 | 48.26 | 3.68 | 5.08 | 38.1 | 0,16 | 0,23 |
| 20 | 2 | 60.32 | 3.91 | 5.54 | 38.1 | 0,27 | 0,32 |
| 25 | 2» 1/2 | 73.02 | 5.16 | 7.01 | 38.1 | 0,41 | 0,45 |
| 30 | 3 | 88.90 | 5.49 | 7.62 | 50.8 | 0,65 | 0,82 |
| 40 | 4 | 114.30 | 6.02 | 8.56 | 63.5 | 1.15 | 1.54 |
| 50 | 5 | 141.30 | 6.55 | 9.52 | 76.2 | 1.90 | 2.59 |
| 60 | 6 | 168.27 | 7.11 | 10.97 | 88.9 | 2.92 | 4.10 |
| 80 | 8 | 219.07 | 8.18 | 12.70 | 101.6 | 5.07 | 7.3 |
| 100 | 10 | 273 | 9.27 | 12.70 | 127 | 9.1 | 12.0 |
| 120 | 12 | 323.9 | 9.52 | 12.70 | 152 | 13.6 | 17.0 |
| 140 | 14 | 355.6 | 9.52 | 12.70 | 165 | 14.42 | 19.8 |
| 160 | 16 | 406.4 | 9.52 | 12.70 | 178 | 18.86 | 25.89 |
| 180 | 18 | 457.2 | 9.52 | 12.70 | 203 | 27.65 | 36.52 |
| 200 | 20 | 508 | 9.52 | 12.70 | 229 | 35.60 | 46.98 |
| 240 | 24 | 609.6 | 9.52 | 12.70 | 267 | 46 | 64.60 |
| NPS | STD | XS | SCH 160 | XXS |
| 1 | 0,09 | 0,14 | 0,18 | 0,23 |
| 1.1/4 | 0,14 | 0,18 | 0,23 | 0,34 |
| 1.1/2 | 0,18 | 0,23 | 0,27 | 0,41 |
| 2 | 0,27 | 0,34 | 0,57 | 0,68 |
| 2.1/2 | 0,41 | 0,45 | 0,79 | 1.13 |
| 3 | 0,68 | 0,79 | 1.32 | 1.81 |
| 3.1/2 | 0,91 | 1.13 | – | 2.72 |
| 4 | 1.13 | 1.36 | 2.68 | 3.4 |
| 5 | 2.04 | 2.49 | 4.54 | 5.44 |
| 6 | 2.95 | 4.08 | 6.8 | 8.16 |
| 8 | 5.44 | 7.26 | 14.06 | 13.61 |
| 10 | 9.07 | 11.34 | 25.85 | – |
| 12 | 13.61 | 16.33 | 43.09 | – |
| 14 | 16.33 | 20.41 | – | – |
| 16 | 18.14 | 24.49 | – | – |
| 18 | 24.49 | 32.66 | – | – |
| 20 | 34.02 | 39.01 | – | – |
| 22 | 42.64 | 56.7 | – | – |
| 24 | 43.54 | 58.97 | – | – |
| 26 | 53.98 | 72.12 | – | – |
| 30 | 78.02 | 103.87 | – | – |
| NPS | STD | XS | SCH 160 | XXS |
