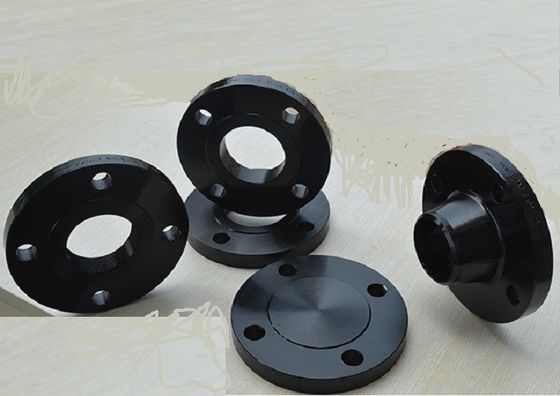

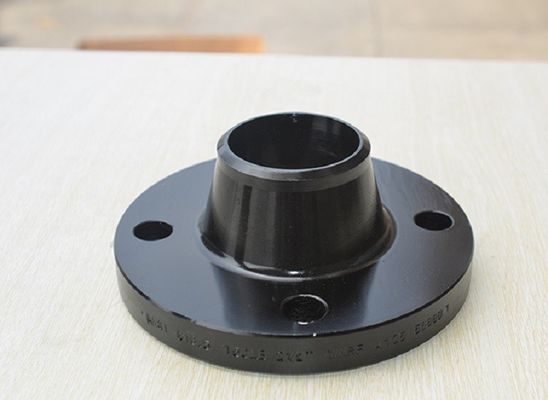

Ολίσθηση στην τυφλή περασμένη κλωστή BSP κατηγορία 600 φλαντζών σωλήνων συγκόλλησης υποδοχών περιτυλίξεων κοινή 900 1500 2500

Μεγάλες Εικόνας : Ολίσθηση στην τυφλή περασμένη κλωστή BSP κατηγορία 600 φλαντζών σωλήνων συγκόλλησης υποδοχών περιτυλίξεων κοινή 900 1500 2500

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XF
Πιστοποίηση:	ISO9001 , PED AND AD2000 W0
Αριθμό μοντέλου:	1/2» - 60»

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1Ton
Τιμή:	USD 1-100 One PCS
Συσκευασία λεπτομέρειες:	PLYWOODEN ΚΑΙ ΠΑΛΈΤΑ
Χρόνος παράδοσης:	15-30DAYS
Όροι πληρωμής:	L/C, T/T, D/P
Δυνατότητα προσφοράς:	2000TONS ΕΝΑΣ ΜΗΝΑΣ

Επικοινωνία

Ολίσθηση στην τυφλή περασμένη κλωστή BSP κατηγορία 600 φλαντζών σωλήνων συγκόλλησης υποδοχών περιτυλίξεων κοινή 900 1500 2500

περιγραφή

Μέθοδος προϊόντων:	Σφυρηλατημένος	Υλικό:	χάλυβας και ανοξείδωτο άνθρακα
Μέγεθος:	1/2» - 60»	Πίεση:	125lbs, 150lbs, 300lbs, 400lbs, 600lbs, 900lbs, 1500lbs και 2500lbs
Τύπος φλαντζών:	Λαιμός συγκόλλησης, ολίσθηση επάνω, τυφλή, συγκόλληση υποδοχών, περιτύλιξη jont και περασμένη κλωστή	Επίστρωμα:	Μαύρο χρώμα, κίτρινο χρώμα, καυτός γαλβανισμένος, κρύο που γαλβανίζονται και πετρέλαιο
Επιφάνεια:	ΑΥΞΗΜΕΝΟ ΠΡΟΣΩΠΟ, ΕΠΙΠΕΔΕΣ ΠΡΟΣΩΠΟ ΚΑΙ ΕΝΩΣΗ ΔΑΧΤΥΛΙΔΙΩΝ	Περασμένος κλωστή τύπος:	NPT, BSP
Πάχος:	STD, SCH10, SCH20, SCH30, SCH40, XS, SCH80, SCH100, SCH120, SCH160
Επισημαίνω:	2500 φλάντζες σωλήνων συγκόλλησης υποδοχών , ολίσθηση στην κατηγορία 1500 φλάντζες , περιτυλίγουν την κοινή κατηγορία 600 φλάντζες

ΣΦΥΡΗΛΑΤΗΜΕΝΗ ΦΛΑΝΤΖΑ ASME B16.5 &ASME B16.47

Κατηγορία 150#, 300#, 600#, 900#, 1500#, λαιμός συγκόλλησης 2500#, ολίσθηση ASME B16.5 &ASME B16.47 επάνω, τυφλός, συγκόλληση υποδοχών, περιτύλιξη jont

Υλικό: Χάλυβας και ανοξείδωτο άνθρακα

Μέθοδος προϊόντων: Σφυρηλατημένος

Τύπος φλαντζών: Λαιμός συγκόλλησης, ολίσθηση επάνω, τυφλή, συγκόλληση υποδοχών, περιτύλιξη jont και περασμένη κλωστή φλάντζα

Πίεση: 125lbs, 150lbs, 300lbs, 400lbs, 600lbs, 900lbs, 1500lbs και 2500lbs

Σειρά μεγέθους: 1/2» - 60»

Πάχος: STD, SCH10, SCH20, SCH30, SCH40, XS, SCH80, SCH100, SCH120, SCH160

Επιφάνεια: Το αυξημένο πρόσωπο και το επίπεδο πρόσωπο, χτυπούν την ένωση

Περασμένος κλωστή: NPT και BSP

Χαρακτηρισμός: Το υλικό πάχος μεγέθους RXX πίεσης XF ASME B16.5/ASME B16.47 θερμαίνει το αριθ.

Επένδυση: Μαύρο χρώμα, κίτρινο χρώμα, καυτός γαλβανισμένος, κρύο που γαλβανίζονται και πετρέλαιο

Πιστοποιητικά: ISO 9001, PED, AD2000 W0

Διαστάσεις φλαντζών Ansi B16.5

Κατηγορία 150 ASME B16.5 διαστάσεις στους ΚΚ

Κατηγορία 150 ASME B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	WN άντεξε την ταυτότητα (WB)	Dia. Βάση πλημνών (HB)	Dia. από την κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)
1⁄2	3.50	0,38	1.38	4	0,62	2.38	0,88	0,62	1.19	0,84	0,56	1.81
3⁄4	3.88	0,44	1.69	4	0,62	2.75	1.09	0,82	1.50	1.05	0,56	2.00
1	4.25	0,50	2.00	4	0,62	3.12	1.36	1.05	1.94	1.32	0,62	2.12
11⁄4	4.62	0,56	2.50	4	0,62	3.50	1.70	1.38	2.31	1.66	0,75	2.19
11⁄2	5.00	0,62	2.88	4	0,62	3.88	1.95	1.61	2.56	1.90	0,81	2.38
2	6.00	0,69	3.62	4	0,75	4.75	2.44	2.07	3.06	2.38	0,94	2.44
21⁄2	7.00	0,81	4.12	4	0,75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0,88	5.00	4	0,75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
31⁄2	8.50	0,88	5.50	8	0,75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0,88	6.19	8	0,75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0,88	7.31	8	0,88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0,94	8.50	8	0,88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0,88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

ΟΙ ΔΙΑΣΤΑΣΕΙΣ ΕΙΝΑΙ ΣΤΙΣ ΙΝΤΣΕΣ
Διάμετρος 1/8 τρυπών μπουλονιών» μεγαλύτερη από τη διάμετρο μπουλονιών

Κατηγορία 300 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 300 ASME B16.5 διαστάσεις φλαντζών στο χιλ.

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	WN άντεξε την ταυτότητα (WB)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)
1⁄2	3.75	0,50	1.38	4	0,63	2.62	0,88	0,62	1.50	0,84	0,81	2.00
3⁄4	4.62	0,56	1.69	4	0,75	3.25	1.09	0,82	1.88	1.05	0,94	2.19
1	4.88	0,62	2.00	4	0,75	3.50	1.36	1.05	2.12	1.32	1.00	2.38
11⁄4	5.25	0,69	2.50	4	0,75	3.88	1.70	1.38	2.50	1.66	1.00	2.50
11⁄2	6.12	0,75	2.88	4	0,88	4.50	1.95	1.61	2.75	1.90	1.13	2.63
2	6.50	0,81	3.62	8	0,75	5.00	2.44	2.07	3.31	2.38	1.25	2.69
21⁄2	7.50	0,94	4.12	8	0,88	5.88	2.94	2.47	3.94	2.88	1.44	2.94
3	8.25	1.06	5.00	8	0,88	6.62	3.57	3.07	4.62	3.50	1.63	3.06
31⁄2	9.00	1.12	5.50	8	0,88	7.25	4.07	3.55	5.25	4.00	1.69	3.13
4	10.00	1.19	6.19	8	0,88	7.88	4.57	4.03	5.75	4.50	1.82	3.32
5	11.00	1.31	7.31	8	0,88	9.25	5.66	5.05	7.00	5.56	1.94	3.82
6	12.50	1.38	8.50	12	0,88	10.62	6.72	6.07	8.12	6.63	2.00	3.82
8	15.00	1.56	10.62	12	1.00	13.00	8.72	7.98	10.25	8.63	2.38	4.32
10	17.50	1.81	12.75	16	1.12	15.25	10.88	10.02	12.62	10.75	2.56	4.56
12	20.50	1.94	15.00	16	1.25	17.75	12.88	12.00	14.75	12.75	2.82	5.06
14	23.00	2.06	16.25	20	1.25	20.25	14.14	13.25	16.75	14.00	2.94	5.56
16	25.50	2.19	18.50	20	1.38	22.50	16.16	15.25	19.00	16.00	3.19	5.69
18	28.00	2.31	21.00	24	1.38	24.75	18.18	17.25	21.00	18.00	3.44	6.19
20	30.50	2.44	23.12	24	1.38	27.00	20.20	19.25	23.12	20.00	3.69	6.32
22	33.00	2.57	25.25	24	1.63	29.25	22.22	21.25	25.25	22.00	3.93	6.43
24	36.00	2.69	27.62	24	1.63	32.00	24.25	23.25	27.62	24.00	4.13	6.56

* Για τον τύπο 21 φλαντζών η εξωτερική διάμετρος πλημνών αντιστοιχεί περίπου στην εξωτερική διάμετρο σωλήνων.
Σημείωση: Η εκτίμηση p/t από ASME B16.5 ισχύει μόνο για τον τύπο φλαντζών 05, 11, 12, 13 και 21 που έχει τα ονομαστικά μεγέθη μέχρι και συμπεριλαμβανομένου DN 600. Η εκτίμηση p/t όλων των άλλων φλαντζών θα συμφωνηθεί μεταξύ του κατασκευαστή και του αγοραστή.

Κατηγορία 400 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	3.75	0,56	1.38	4	0,63	2.62	0,88	1.5	0,84	0,88	2.06	*
3⁄4	4.62	0,62	1.69	4	0,75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0,69	2.00	4	0,75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0,81	2.50	4	0,75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0,88	2.88	4	0,88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0,75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0,88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0,88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.00	1.38	6.19	8	1.00	7.88	4.57	5.75	4.50	2.00	3.50	*
5	11.00	1.50	7.31	8	1.00	9.25	5.66	7.00	5.56	2.12	4.00	*
6	12.50	1.62	8.50	12	1.00	10.62	6.72	8.12	6.63	2.25	4.06	*
8	15.00	1.88	10.62	12	1.12	13.00	8.72	10.25	8.63	2.69	4.62	*
10	17.50	2.12	12.75	16	1.25	15.25	10.88	12.62	10.75	2.88	4.88	*
12	20.50	2.25	15.00	16	1.38	17.75	12.88	14.75	12.75	3.12	5.38	*
14	23.00	2.38	16.25	20	1.38	20.25	14.14	16.75	14.00	3.31	5.88	*
16	25.50	2.50	18.50	20	1.50	22.50	16.16	19.00	16.00	3.69	6.00	*
18	28.00	2.62	21.00	24	1.50	24.75	18.18	21.00	18.00	3.88	6.50	*
20	30.50	2.75	23.12	24	1.62	27.00	20.20	23.12	20.00	4.00	6.62	*
22	33.00	2.88	25.25	24	1.75	29.25	22.22	25.25	22.00	4.25	6.75	*
24	36.00	3.00	27.25	24	1.88	32.00	24.25	27.62	24.00	4.50	6.88	*

Διάμετρος 1/8 τρυπών μπουλονιών» μεγαλύτερη από τη διάμετρο μπουλονιών

Κατηγορία 600 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 600 ASME B16.5 τυφλές διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	3.75	0,56	1.38	4	0,63	2.62	0,88	1.50	0,84	0,88	2.06	*
3⁄4	4.62	0,62	1.69	4	0,75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0,69	2.00	4	0,75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0,81	2.50	4	0,75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0,88	2.88	4	0,88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0,75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0,88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0,88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.75	1.50	6.19	8	1.00	8.50	4.57	6.00	4.50	2.12	4.00	*
5	13.00	1.75	7.31	8	1.12	10.50	5.66	7.44	5.56	2.38	4.50	*
6	14.00	1.88	8.50	12	1.12	11.50	6.72	8.75	6.63	2.62	4.62	*
8	16.50	2.19	10.62	12	1.25	13.75	8.72	10.75	8.63	3.00	5.25	*
10	20.00	2.50	12.75	16	1.38	17.00	10.88	13.50	10.75	3.38	6.00	*
12	22.00	2.62	15.00	20	1.38	19.25	12.88	15.75	12.75	3.62	6.12	*
14	23.75	2.75	16.25	20	1.50	20.75	14.14	17.00	14.00	3.69	6.50	*
16	27.00	3.00	18.50	20	1.63	23.75	16.16	19.50	16.00	4.19	7.00	*
18	29.25	3.25	21.00	20	1.75	25.75	18.18	21.50	18.00	4.62	7.25	*
20	32.00	3.50	23.00	24	1.75	28.50	20.20	24.00	20.00	5.00	7.50	*
22	34.25	3.75	25.25	24	1.88	30.63	22.22	26.25	22.00	5.25	7.75	*
24	37.00	4.00	27.25	24	2.00	33.00	24.25	28.25	24.00	5.50	8.00	*

Κατηγορία 900 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 900 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	* WN άντεξε την ταυτότητα (WB)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)
3	9.50	1.50	5.00	8	1.00	7.50	3.57	*	5.00	3.50	2.12	4.00
4	11.50	1.75	6.19	8	1.25	9.25	4.57	*	6.25	4.50	2.75	4.50
5	13.75	2.00	7.31	8	1.38	11.00	5.66	*	7.50	5.56	3.12	5.00
6	15.00	2.19	8.50	12	1.25	12.50	6.72	*	9.25	6.63	3.38	5.50
8	18.50	2.50	10.63	12	1.50	15.50	8.72	*	11.75	8.63	4.00	6.38
10	21.50	2.75	12.75	16	1.50	18.50	10.88	*	14.50	10.75	4.25	7.25
12	24.00	3.12	15.00	20	1.50	21.00	12.88	*	16.50	12.75	4.63	7.88
14	25.25	3.38	16.25	20	1.63	22.00	14.14	*	17.75	14.00	5.12	8.38
16	27.75	3.50	18.50	20	1.75	24.25	16.16	*	20.00	16.00	5.25	8.50
18	31.00	4.00	21.00	20	2.00	27.00	18.18	*	22.25	18.00	6.00	9.00
20	33.75	4.25	23.00	20	2.13	29.50	20.20	*	24.50	20.00	6.25	9.75
24	41.00	5.50	27.25	20	2.63	35.50	24.25	*	29.50	24.00	8.00	11.50

Κατηγορία 1500 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 1500 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	Έτσι άντεξε την ταυτότητα (Sb)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	4.75	0,88	1.38	4	0,88	3.25	0,88	1.50	0,84	1.25	2.38	*
3⁄4	5.12	1.00	1.69	4	0,88	3.50	1.09	1.75	1.05	1.38	2.75	*
1	5.88	1.12	2.00	4	1.00	4.00	1.36	2.06	1.32	1.62	2.88	*
11⁄4	6.25	1.12	2.50	4	1.00	4.38	1.70	2.50	1.66	1.62	2.88	*
11⁄2	7.00	1.25	2.88	4	1.12	4.88	1.95	2.75	1.90	1.75	3.25	*
2	8.50	1.50	3.63	8	1.00	6.50	2.44	4.12	2.38	2.25	4.00	*
21⁄2	9.62	1.62	4.13	8	1.12	7.50	2.94	4.88	2.88	2.50	4.12	*
3	10.50	1.88	5.00	8	1.25	8.00	-	5.25	3.50	-	4.62	*
4	12.25	2.12	6.19	8	1.38	9.50	-	6.38	4.50	-	4.88	*
5	14.75	2.88	7.31	8	1.63	11.50	-	7.75	5.56	-	6.12	*
6	15.50	3.25	8.50	12	1.50	12.50	-	9.00	6.63	-	6.75	*
8	19.00	3.62	10.63	12	1.75	15.50	-	11.50	8.63	-	8.38	*
10	23.00	4.25	12.75	12	2.00	19.00	-	14.50	10.75	-	10.00	*
12	26.50	4.88	15.00	16	2.12	22.50	-	17.75	12.75	-	11.12	*
14	29.50	5.25	16.25	16	2.38	25.00	-	19.50	14.00	-	11.75	*
16	32.50	5.75	18.50	16	2.63	27.75	-	21.75	16.00	-	12.25	*
18	36.00	6.38	21.00	16	2.88	30.50	-	23.50	18.00	-	12.88	*
20	38.75	7.00	23.00	16	3.12	32.75	-	25.25	20.00	-	14.00	*
24	46.00	8.00	27.25	16	3.63	39.00	-	30.00	24.00	-	16.00	*

Κατηγορία 2500 φλάντζα Dimenisons ASME B16.5

Κατηγορία 2500 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	5.25	1.19	1.38	4	0,88	3.50	1.69	0,84	1.56	2.88	*
3⁄4	5.50	1.25	1.69	4	0,88	3.75	2.00	1.05	1.69	3.12	*
1	6.25	1.38	2.00	4	1.00	4.25	2.25	1.32	1.88	3.50	*
11⁄4	7.25	1.50	2.50	4	1.12	5.13	2.88	1.66	2.06	3.75	*
11⁄2	8.00	1.75	2.88	4	1.25	5.75	3.12	1.90	2.38	4.38	*
2	9.25	2.00	3.63	8	1.12	6.75	3.75	2.38	2.75	5.00	*
21⁄2	10.50	2.25	4.13	8	1.25	7.75	4.50	2.88	3.12	5.62	*
3	12.00	2.62	5.00	8	1.38	9.00	5.25	3.50	-	6.62	*
4	14.00	3.00	6.19	8	1.63	10.75	6.50	4.50	-	7.50	*
5	16.50	3.62	7.31	8	1.88	12.75	8.00	5.56	-	9.00	*
6	19.00	4.25	8.50	8	2.12	14.50	9.25	6.63	-	10.75	*
8	21.75	5.00	10.63	12	2.12	17.25	12.00	8.63	-	12.50	*
10	26.50	6.50	12.75	12	2.63	21.25	14.75	10.75	-	16.50	*
12	30.00	7.25	15.00	12	2.88	24.38	17.38	12.75	-	18.25	*

Ολίσθηση στην τυφλή περασμένη κλωστή BSP κατηγορία 600 φλαντζών σωλήνων συγκόλλησης υποδοχών περιτυλίξεων κοινή 900 1500 2500 7

FAQ:

1. Ποιο είναι MOQ σας;
Κανονικά MOQ μας για κάθε μέγεθος είναι 1ton. Εάν σκέφτεστε είναι πάρα πολύ, μπορούμε να συζητήσουμε σύμφωνα με την απαίτησή σας λεπτομερώς.
2. Μπορείτε να προσφέρετε το ελεύθερο δείγμα;
Ναι, μπορούμε να παρέχουμε τα ελεύθερα δείγματα 150m - 200m.
3. Ποιος είναι ο χρόνος παράδοσής σας;
Θα παραδώσουμε σε 30-45 ημέρες
4. Μπορείτε να δεχτείτε τα μικτά προϊόντα σε ένα εμπορευματοκιβώτιο;
Ναι, δεχόμαστε στα σίγουρα.

ετικέτα:

Φλάντζα Ansi B16.5 χάλυβα άνθρακα,

ΦΛΆΝΤΖΑ ANSI B16.5 B16.47 SORF,

ΦΛΑΝΤΖΑ Wnrf 150lbs 300lbs 316l

Στοιχεία επικοινωνίας

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Υπεύθυνος Επικοινωνίας: Miss. Mandy Liu

Τηλ.:: 0086 18903173335

Φαξ: 86-0317-6853077-6723871

Άλλα προϊόντα

16" Ansi B16 5 Weld Neck Flange 150 Μαύρη επικάλυψη χρώματος

Προσαρμογή: COEM, ODM

Μέγεθος: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Επιχρισμός: Μαύρο χρώμα

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

Σιδερένιο χάλυβα άνθρακα

Επιχρισμός: Μαύρο χρώμα

Εκτίμηση πίεσης: ΚΑΛΑΣΙΑ 150-ΚΑΛΑΣΙΑ 2500,Κατηγορία 150,Κατηγορία 300,Κατηγορία 400,Κατηγορία 600,Κατηγορία 900,Κατηγ

Τύπος προσώπου: Το RF, το χρώμα RTJ.Black, το κίτρινο χρώμα, το διαφανές χρώμα, η κρύα και καυτή εμβύθιση γαλβανίζου

Τεχνικές: Σφυρηλατημένος

Χάλυβα κράμα Sch 40 Φλάνσα Asme B16.47 Ser B επικαλυμμένο με μαύρη μπογιά

Υλικό: Χάλυβας άνθρακα, A105,A105N,ASTM A350 LF2,Ατσάλι από ανοξείδωτο χάλυβα, κράμα χάλυβα

Μέγεθος: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

3/4" Asme B16.5 Χάλυβα άνθρακα Φλάνς λαιμού ζύλωσης Std πάχος OEM προσαρμογή

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

Δάχος: ΣΤΔ, SCH40, SCH80, SCH160.

Εκτίμηση πίεσης: ΚΑΛΑΣΙΑ 150-ΚΑΛΑΣΙΑ 2500,Κατηγορία 150,Κατηγορία 300,Κατηγορία 400,Κατηγορία 600,Κατηγορία 900,Κατηγ

Η μέθοδος ASTM A350 LF2 για τις πεταμένες φλέβες από ανοξείδωτο χάλυβα ANSI B16.5 ASME B16.47

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

Μέγεθος: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Τεχνικές: Σφυρηλατημένος

Υλικό: Χάλυβας άνθρακα, A105,A105N,ASTM A350 LF2,Ατσάλι από ανοξείδωτο χάλυβα, κράμα χάλυβα

Ολίσθηση στην τυφλή περασμένη κλωστή BSP κατηγορία 600 φλαντζών σωλήνων συγκόλλησης υποδοχών περιτυλίξεων κοινή 900 1500 2500

Ολίσθηση στην τυφλή περασμένη κλωστή BSP κατηγορία 600 φλαντζών σωλήνων συγκόλλησης υποδοχών περιτυλίξεων κοινή 900 1500 2500

Ολίσθηση στην τυφλή περασμένη κλωστή BSP κατηγορία 600 φλαντζών σωλήνων συγκόλλησης υποδοχών περιτυλίξεων κοινή 900 1500 2500

2500 φλάντζες σωλήνων συγκόλλησης υποδοχών

ολίσθηση στην κατηγορία 1500 φλάντζες

περιτυλίγουν την κοινή κατηγορία 600 φλάντζες

Διαστάσεις φλαντζών Ansi B16.5

Κατηγορία 150 ASME B16.5 διαστάσεις στους ΚΚ

Κατηγορία 300 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 300 ASME B16.5 διαστάσεις φλαντζών στο χιλ.

Κατηγορία 400 Ansi B16.5 διαστάσεις φλαντζών

Κατηγορία 600 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 600 ASME B16.5 τυφλές διαστάσεις φλαντζών

Κατηγορία 900 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 1500 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 2500 φλάντζα Dimenisons ASME B16.5

Φλάντζα Ansi B16.5 χάλυβα άνθρακα,

ΦΛΆΝΤΖΑ ANSI B16.5 B16.47 SORF,
