Λεπτομέρειες:
|
| τύπος: | ενωμένος στενά και άνευ ραφής | Μέγεθος: | 1/2» - 72» |
|---|---|---|---|
| Υλικό: | WPB A234, ASTM/ASME A403 WP 304-304L 3016-316L | Πάχος: | STD SCH40 SCH80 SCH120 SCH160 XXS |
| τέλος: | Σύμφωνα με τα πρότυπα ή τις απαιτήσεις του πελάτη | Πρότυπα: | ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, |
| Paintting: | Πυροβολισμός που ανατινάζονται, αντισκωρικό μαύρο πετρέλαιο | Συσκευασία: | ξύλινες περιπτώσεις πτυχών, παλέτες |
| Υψηλό φως: | Καλύμματα τελών σωλήνων χάλυβα WPB A234,SCH80 σωλήνας ΚΑΠ χάλυβα 6 ίντσας,καλύμματα τελών σωλήνων χάλυβα μεγάλων διαμέτρων |
||

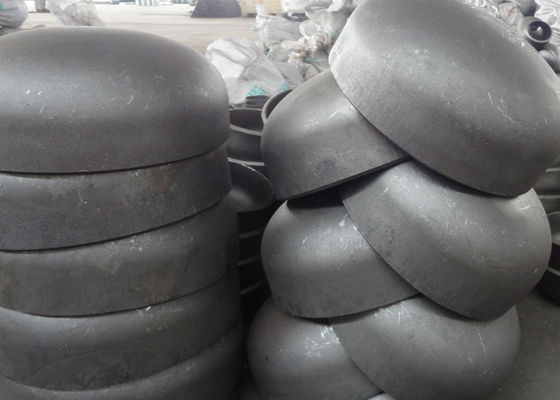

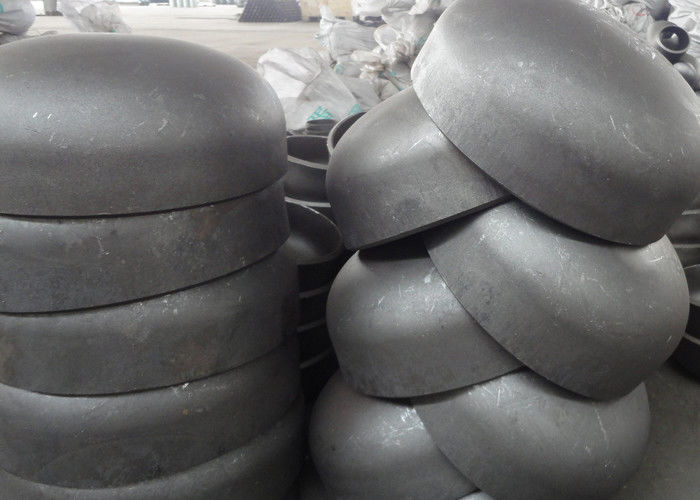

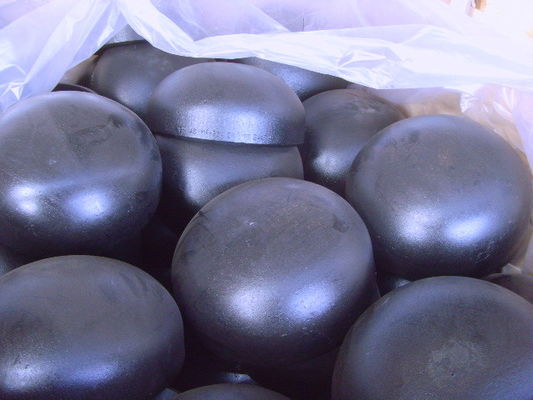

Άνευ ραφής Ansi B16.9, SCH40 SCH80 μαύρο Paitting συγκόλλησης ΚΑΠ
Θέση προέλευσης: Κίνα
Ο σωλήνας ΚΑΠ χάλυβα καλείται επίσης βούλωμα χάλυβα, ένωσε στενά συνήθως στο τέλος σωλήνων ή τοποθέτησε στο εξωτερικό κοχλιοτομώ του τέλους σωλήνων για να καλύψει τις τοποθετήσεις σωληνώσεων. Να κλείσει τη σωλήνωση έτσι τη λειτουργία είναι το ίδιο με το βούλωμα σωλήνων.
(Μπορείτε επίσης να χρησιμοποιήσετε ένα τυφλό πιάτο για να κλείσετε τη σωλήνωση, διαφορετικά το τυφλό πιάτο είναι αποσπάσιμο και ο ενωμένος στενά χάλυβας ΚΑΠ δεν είναι μετακινούμενος. Η ΚΑΠ περιλαμβάνει μια κυρτή ΚΑΠ, ένα κωνικό κοχύλι, ένα μεταβλητό τμήμα διαμέτρων, μια επίπεδη κάλυψη και ένα συσφιγμένο άνοιγμα.)
Η κυρτή ΚΑΠ έχει διάφορες μορφές: μια ημισφαιρική ΚΑΠ, μια ελλειπτική ΚΑΠ, ένα πιάτο ΚΑΠ, και μια σφαιρική ΚΑΠ. Από την άποψη της δύναμης, η ημισφαιρική ΚΑΠ δεν είναι βαθμιαία καλή για να κατασκευάσει, αλλά κατασκευάζεται βαθμιαία από την άποψη της δυσκολίας κατασκευής.
Σειρά μεγέθους:
DN15-DN600 (1/2» - 24») άνευ ραφής τύπος
DN15 - ενωμένος στενά τύπος DN1200 (1/2» - 48»)
Πάχος τοίχων: SCH5 σε SCH160
Υλικό:
Χάλυβας άνθρακα: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6 Κ.ΛΠ.
Ανοξείδωτο: ASTM A403 WP304/304L, WP316/316/L, WP317L, WP321, WP347 & WPS31254
Χάλυβας κραμάτων: ASTM A234 WP1/WP12/WP11/WP22/WP5/WP7/WP9/WP91
Διπλός και έξοχος διπλός χάλυβας: ASTM A815 UNS S31803/S32205/S32750/S32760
Πρότυπα:
ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, DIN2615, DIN2616, BG12459-90, GB/T1340
Λοξότμηση τελών: Σύμφωνα με τα πρότυπα ή τις απαιτήσεις του πελάτη
Επεξεργασία επιφάνειας: Πυροβολισμός που ανατινάζονται, αντισκωρικό μαύρο πετρέλαιο
Μη καταστρεπτική δοκιμή: δοκιμή διείσδυσης, υπερηχητική δοκιμή, ακτινογραφική δοκιμή, οποιαδήποτε επιθεώρηση τρίτων
Πάχος:
Προδιαγραφή:
| NPS | O.D. Δ |
ΜΗΚΟΣ Χ |
ΜΗΚΟΣ H1 |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 25 | 25 |
| 1 | 33.4 | 38 | 38 |
| 1.1/4 | 42.2 | 38 | 38 |
| 1.1/2 | 48.3 | 38 | 38 |
| 2 | 60.3 | 38 | 44 |
| 2.1/2 | 73 | 38 | 51 |
| 3 | 88.9 | 51 | 64 |
| 3.1/2 | 101.6 | 64 | 76 |
| 4 | 114.3 | 64 | 76 |
| 5 | 141.3 | 76 | 89 |
| 6 | 168.3 | 89 | 102 |
| 8 | 219.1 | 102 | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323.8 | 152 | 178 |
| 14 | 355.6 | 165 | 191 |
| 16 | 406.4 | 178 | 203 |
| 18 | 457 | 203 | 229 |
| 20 | 508 | 229 | 254 |
| 22 | 559 | 254 | 254 |
| 24 | 610 | 267 | 305 |
| 26 | 660 | 267 | … |
| 28 | 711 | 267 | … |
| 30 | 762 | 267 | … |
| 32 | 813 | 267 | … |
| 34 | 864 | 237 | … |
| 36 | 914 | 267 | … |
| 38 | 965 | 305 | … |
| 40 | 1016 | 305 | … |
| 42 | 1067 | 305 | … |
| 44 | 1118 | 343 | … |
| 46 | 1168 | 343 | … |
| 48 | 1219 | 343 | … |
| ΔΙΑΣΤΑΤΙΚΕΣ ΑΝΟΧΕΣ – ΚΑΛΥΜΜΑΤΑ | ||||
| Για όλες τις συναρμολογήσεις | Καλύμματα | |||
| Ονομαστικό μέγεθος σωλήνων (NPS) | Εξωτερικό Ø στη λοξότμηση | Εσωτερικό Ø στο τέλος | Πάχος τοίχων τ/T1 |
Γενικό μήκος Ε |
| 1/2 2 1/2 | 1 | 0,8 | Όχι | 4 |
| 3 3 1/2 | 1 | 1,6 | λιγότεροι | 4 |
| 4 | +2 -1 | 1,6 | από | 4 |
| 5 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | από ονομαστικό | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 18 | +4 -3 | 3,2 | 7 | |
| 20 24 | +6 -5 | 4,8 | 7 | |
| 26 30 | +7 -5 | 4,8 | 10 | |
| 32 48 | +7 -5 | 4,8 | 10 | |
Διαδικασία:
Προϊόντα που παρουσιάζουν:
