Διαμορφωμένες κατασκευασμένες ERW τοποθετήσεις σωληνώσεων Ansi B16.9 Τ SCH10 SCH20 SCH100 SCH120 SCHXXS

ΆΚΡΗ ANSI Β 16,9 ΠΟΥ ΕΝΏΝΟΝΤΑΙ ΣΤΕΝΆ & ΆΝΕΥ ΡΑΦΉΣ SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

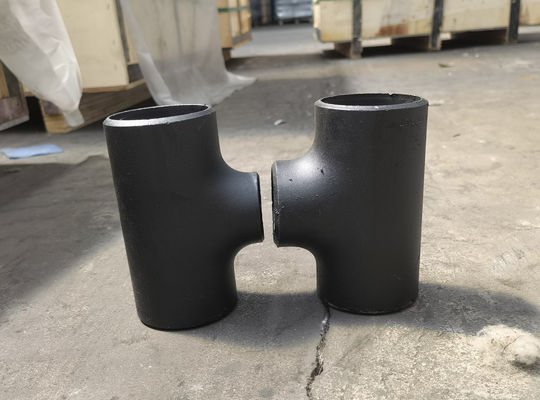

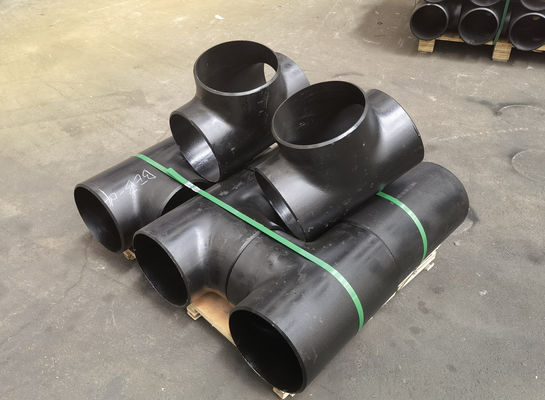

Το γράμμα Τ είναι ένα είδος χημικών τοποθετήσεων σωληνώσεων με τρεις τρύπες, δηλαδή ένας κολπίσκος και δύο έξοδοι ή δύο κολπίσκοι και μια έξοδος. Τ-διαμορφώνεται και Υ-διαμορφώνεται τα γράμματα Τ, και γράμματα Τ με τα ακροφύσια και τη μείωση ίσος-διαμέτρων των ακροφυσίων, που χρησιμοποιούνται στη σύνδεση τριών ίδιων ή διαφορετικών σωληνώσεων. [1] η κύρια λειτουργία του γράμματος Τ είναι να αλλαχτεί η κατεύθυνση του ρευστού. Η εξωτερική σειρά διαμέτρων είναι από 2,5 ″ σε 60 ″ (2,5 ίντσες = DN65, 60 ίντσες = DN1500), το πάχος τοίχων είναι 360mm, από 26 ″ σε 60 ″ (26 ίντσες = DN650, 60 ίντσες = DN1500) για τα γράμματα Τ συγκόλλησης. Το πάχος τοίχων είναι από 28 σε 60mm. Οι εκτιμήσεις πίεσης είναι Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS Sch80, Sch100, Sch120, Sch140, Sch160, XXS.

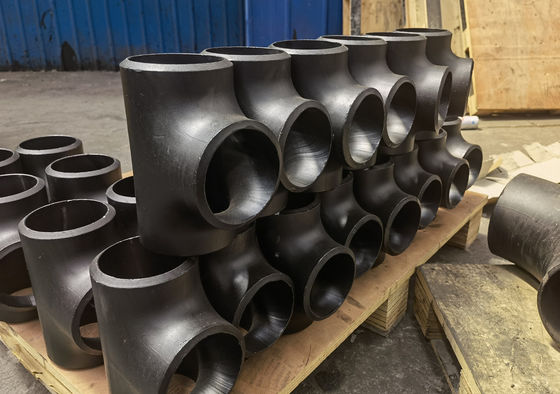

Ίσος εξαγωγέας τοποθετήσεων σωληνώσεων γραμμάτων Τ χάλυβα άνθρακα στην Ινδία, 24 ίντσα 1/2 έως 48 φραγμένος ίντσα ίσος προμηθευτής γραμμάτων Τ, ίσοι κατασκευαστές συναρμολογήσεων γραμμάτων Τ ανοξείδωτου ASME B16.9, γράμμα Τ ASME B16.9

Διαστάσεις του σταυρού ASME B16.9 κατ' ευθείαν

NPS	O.D. Δ	Κέντρο--τέλος Γ	Κέντρο--τέλος Μ
1/2	21.3	25	25
3/4	26.7	29	29
1	33.4	38	38
1 ¼	42.2	48	48
1 ½	48.3	57	57
2	60.3	64	64
2 ½	73	76	76
3	88.9	86	86
3 ½	101.6	95	95
4	114.3	105	105
5	141.3	124	124
6	168.3	143	143
8	219.1	178	178
10	273	216	216
12	323.8	254	254
14	355.6	279	279
16	406.4	305	305
18	457	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838

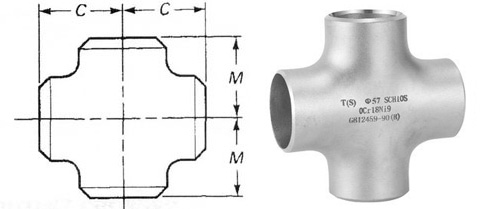

Διαστάσεις του σταυρού ASME Β 16,9 Buttweld κατ' ευθείαν

Ονομαστικό μέγεθος σωλήνων (NPS)	DN	Εξωτερική διάμετρος στη λοξότμηση	Κεντρικό -τέλος
			Run.C	Έξοδος. Μ [σημειώσεις (1) και (2)]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1-1/4	32	42.2	48	48
1-1/2	40	48.3	57	57
2	50	60.3	64	64
2-1/2	65	73.0	76	76
3	80	88.9	86	86
3-1/2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838
