Λεπτομέρειες:
|
| Χάλυβας άνθρακα: | A234WPB | ΧΆΛΥΒΑΣ SS: | 304L, 316L |
|---|---|---|---|
| Τύπος: | ΙΣΟΣ, ΜΕΙΩΣΗ | Βαθμός: | 90° |
| Επίστρωμα: | Αντιοξειδωτικό πετρέλαιο, μαύρη ζωγραφική | ||
| Υψηλό φως: | astm γράμμα Τ σωλήνων χάλυβα άνθρακα a234wpb,γράμμα Τ σωλήνων χάλυβα άνθρακα Ansi b16.9 |
||

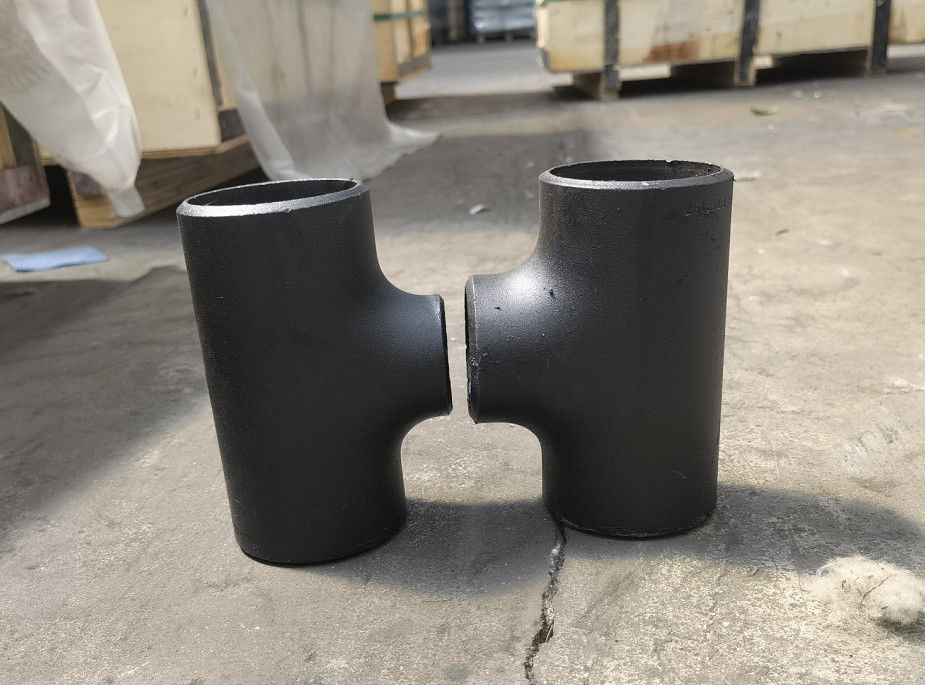

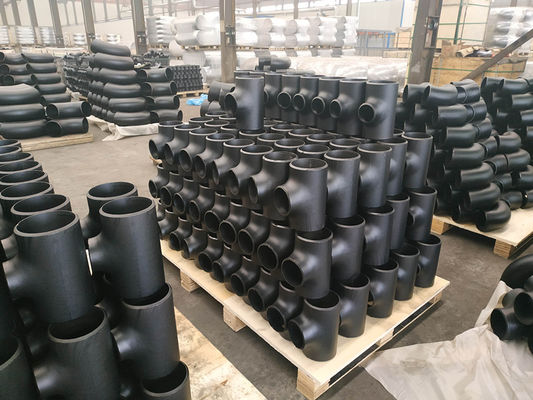

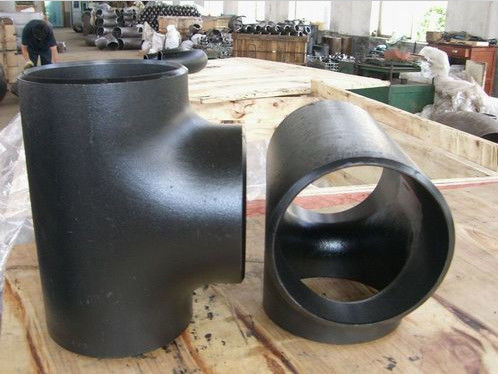

Ένα μειώνοντας γράμμα Τ είναι μια τ-διαμορφωμένη τοποθέτηση σωληνώσεων με δύο εξόδους που κόβουν σε 90 βαθμούς στην περισσότερη γραμμή. Αυτά τα γράμματα Τ είναι προσιτά με έναν συνδυασμό διαφορετικών μεγεθών εξόδου. Σε ASME B16.9 που μειώνει την εκτίμηση λιμένων κλάδων γραμμάτων Τ είναι littler από τους άλλους λιμένες του τρεξίματος. Το ανοξείδωτο που μειώνει το γράμμα Τ μπορεί να είναι κάποια τοποθέτηση σωληνώσεων στην οποία το μέτρο λιμένων κλάδων είναι littler από τους λιμένες του τρεξίματος. Αυτό το είδος της τοποθέτησης σωληνώσεων μπορεί επιπλέον να εξετάσει τη μείωση μέτρου από έναν από τους λιμένες τρεξίματος σε άλλος.
| Ονομαστικό μέγεθος σωλήνων | Εξωτερική διάμετρος στη λοξότμηση |
Κέντρο--τέλος | |||
|---|---|---|---|---|---|
| Τρέξιμο | Έξοδος | Τρέξιμο | Έξοδος | Τρέξιμο (γ) | Έξοδος (μ) |
| 1/2» | 1/4» 3/8» |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4» | 3/8» 1/2» |
26.7 | 17.3 21.3 |
29 | 29 |
| 1» | 1/2» 3/4» |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4» | 1/2» 3/4» 1» |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2» | 1/2» 3/4» 1» 1 1/4» |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2» | 3/4» 1» 1 1/4» 1 1/2» |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2» | 1» 1 1/4» 1 1/2» 2» |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| 3» | 1 1/4» 1 1/2» 2» 2 1/2» |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2» | 1 1/2» 2» 2 1/2» 3» |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4» | 1 1/2» 2» 2 1/2» 3» 3 1/2» |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5» | 2» 2 1/2» 3» 3 1/2» 4» |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6» | 2 1/2» 3» 3 1/2» 4» 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8» | 3 1/2» 4» 5» 6» |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10» | 4» 5» 6» 8» |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12» | 5» 6» 8» 10» |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14» | 6» 8» 10» 12» |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16» | 6» 8» 10» 12» 14» |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18» | 8» 10» 12» 14» 16» |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20» | 8» 10» 12» 14» 16» 18» |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22» | 10» 12» 14» 16» 18» 20» |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24» | 10» 12» 14» 16» 18» 20» 22» |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
Οι διαστάσεις είναι στα χιλιοστόμετρα
Πηγή: ASME B16.9 – 2018
