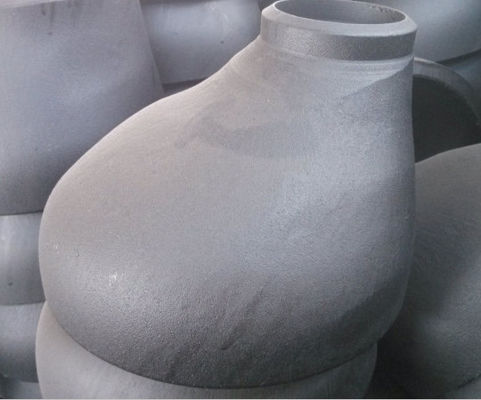

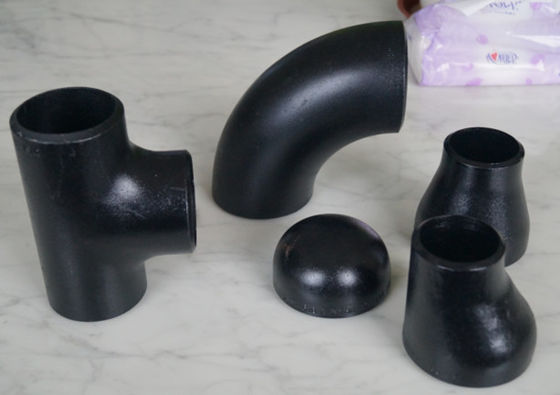

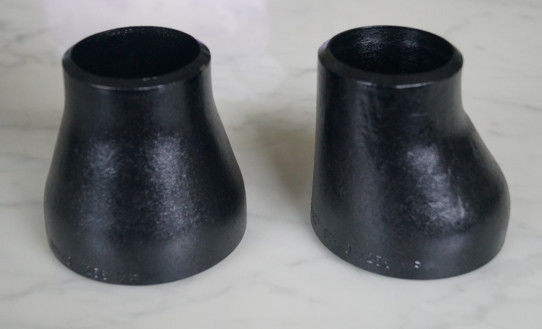

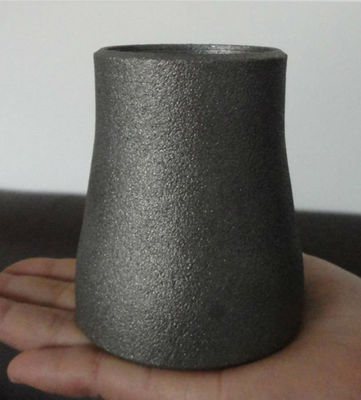

Λεπτομέρειες:
|
| Χάλυβας άνθρακα: | A234WPB | Χάλυβας SS: | 304L, 316L |
|---|---|---|---|
| Τύπος: | ΙΣΟΣ, ΜΕΙΩΣΗ | Βαθμός: | - |
| Επίστρωμα: | Αντιοξειδωτικό πετρέλαιο, μαύρη ζωγραφική | ||
| Υψηλό φως: | ECC A234 WPB CON μειωτής,Μειωτής Ansi B16.9 ASTM A234,1/2 ίντσα στο μειωτή 80 ίντσας CON |
||
Η προδιαγραφή για ASME B16.9 είναι πρότυπα που καλύπτουν γίνοντες τις εργοστάσιο συναρμολογήσεις Buttwelding επεξεργασμένου χάλυβα όπως τη συναρμολόγηση μειωτών. Αυτά τα πρότυπα καλύπτουν τις παραμέτρους όπως οι γενικές διαστάσεις, οι εκτιμήσεις, οι ανοχές, η δοκιμή, και τα σημάδια και για τις επεξεργασμένες βιομηχανοποιημένες buttwelding συναρμολογήσεις χάλυβα άνθρακα καθώς επίσης και κραμάτων. Η σειρά μεγέθους του En 10253 2 μειωτών που καλύπτονται σε αυτήν την προδιαγραφή κυμαίνεται μεταξύ της ίντσας ½ NPS μέχρι 48 ίντσες. Η σειρά μεγέθους και για τον άνευ ραφής και ενωμένο στενά μειωτή Ansi B16.9 είναι διαφορετική. Για να διευκρινίσει, η σειρά μεγέθους για τις άνευ ραφής διαστάσεις μειωτών Asme B16.9 είναι μέχρι 24 ίντσες, ενώ οι ενωμένες στενά διαστάσεις μειωτών Asme B16 9 είναι διαθέσιμες στη σειρά μεγέθους μεταξύ 8 ιντσών μέχρι 36 ίντσες.

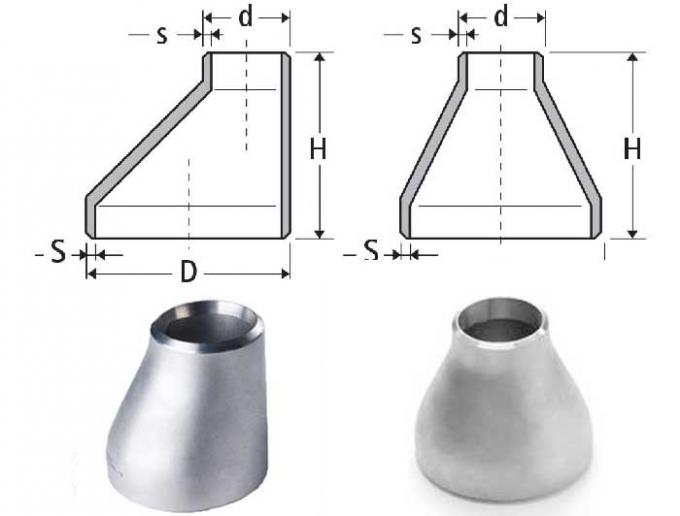

| Κώδικας RCD REISO | Ø ΜΕΓΑΛΟΣ | Ø ΜΙΚΡΟΣ | ΥΨΟΣ Χ χιλ. | ΘΕΩΡΗΤΙΚΟ ΒΑΡΟΣ ΚΛ | ||||
|---|---|---|---|---|---|---|---|---|
| DN | Δ χιλ. | Πάχος S χιλ. | DN | δ χιλ. | Πάχος s χιλ. | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0,08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0,09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0,09 | ||||
| 42 21 | 1 ″ 1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0,12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0,13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0,14 | ||||
| *48 21 | 1 ″ 1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0,18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0,19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0,20 | ||||
| 48 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0,20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0,30 |
| 60 33 | 1 | 33.7 | 2.6 | 0,31 | ||||
| 60 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0,32 | ||||
| 60 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0,33 | ||||
| 76 33 | 2 ″ 1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0,40 |
| 76 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0,47 | ||||
| 76 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0,48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0,49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1 ″ 1/4 | 42.4 | 2.6 | 90 | 0,55 |
| 89 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0,61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0,62 | ||||
| 89 76 | 2 ″ 1/2 | 76.1 | 2.9 | 0,63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1 ″ 1/2 | 48.3 | 2.6 | 100 | 0,85 |
| 114 60 | 2 | 60.3 | 2.9 | 0,98 | ||||
| 114 76 | 2 ″ 1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 139 76 | 2 ″ 1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4.5 | 2 ″ 1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
| Ονομαστικό μέγεθος σωλήνων | 1/2 έως 2.1/2 | 3 έως 3.1/2 | 4 | 5 έως 8 |
| Εξωτερική διάμετρος στη λοξότμηση (δ) |
+ 1,6 – 0,8 |
1.6 | 1.6 | + 2,4 – 1,6 |
| Εσωτερική διάμετρος στο τέλος | 0,8 | 1.6 | 1.6 | 1.6 |
| Γενικό μήκος (η) | 2 | 2 | 2 | 2 |
| Ονομαστικό μέγεθος σωλήνων | 10 έως 18 | 20 έως 24 | 26 έως 30 | 32 έως 48 |
| Εξωτερική διάμετρος στη λοξότμηση (δ) |
+ 4 – 3,2 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Εσωτερική διάμετρος στο τέλος | 3.2 | 4.8 | + 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Γενικό μήκος (η) | 2 | 2 | 5 | 5 |
| Πάχος τοίχων (τ) | Περισσότερο από 87,5% του ονομαστικού πάχους τοίχων | |||
