Ενωμένος στενά άκρη μειωτής SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS Ansi B16.9

ΆΚΡΗ ANSI Β 16,9 ΠΟΥ ΕΝΏΝΟΝΤΑΙ ΣΤΕΝΆ & ΆΝΕΥ ΡΑΦΉΣ SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ΟΜΌΚΕΝΤΡΟ ΚΑΙ ΕΚΚΕΝΤΡΙΚΌ

Οι συναρμολογήσεις μιας άκρης συγκόλλησης χαρακτηρίζονται ως μερίδα που χρησιμοποιείται σε ένα πλαίσιο σωληνώσεων, για τη μεταβαλλόμενη κατεύθυνση, που διακλαδίζεται ή για την αλλαγή της διαμέτρου σωλήνων, και που ενώνεται μηχανικά στο πλαίσιο. Υπάρχουν πολυάριθμα διακριτικά είδη των συναρμολογήσεων και είναι οι ίδιες σε όλα τα μεγέθη και τα σχέδια με το σωλήνα.

Οι συναρμολογήσεις χωρίζονται σε τρεις ομάδες:

• Συναρμολογήσεις Buttweld (bw) οι των οποίων μετρήσεις, διαστατικές αντιστάσεις κ.λπ. χαρακτηρίζονται μέσα στα πρότυπα ASME B16.9. Οι ελαφριές ασφαλείς συναρμολογήσεις διάβρωσης γίνονται σε MSS SP43.
• Η κατηγορία 3000, 6000, 9000 συναρμολογήσεων συγκόλλησης υποδοχών (SW) χαρακτηρίζεται μέσα στα πρότυπα ASME B16.11.
• Κοχλιοτομημένη (THD), η βιδωμένη κατηγορία το 2000, 3000, 6000 συναρμολογήσεων χαρακτηρίζεται στα πλαίσια των οδηγιών ASME B16.11.

Προδιαγραφή τοποθετήσεων σωληνώσεων Buttweld

Προδιαγραφές	ASTM B366, ASME SB366
Μέγεθος τοποθετήσεων σωληνώσεων ανοξείδωτου	Άνευ ραφής συναρμολογήσεις συγκόλλησης άκρης: 1/2» - 24» Ενωμένες στενά συναρμολογήσεις συγκόλλησης άκρης: 1/2» - 48»
Διαστάσεις τοποθετήσεων σωληνώσεων ανοξείδωτου	Συναρμολογήσεις Ansi ASME B16.9, ASME B16.28, mss-SP-43, BS4504, BS4504, BS1560, BS10
Πάχος Fittingss σωλήνων ASTM A403	SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS ΔΙΑΘΈΣΙΜΟ ΜΕ ΤΟ NACE Ο Κ. 01-75
Τύποι συναρμολογήσεων Buttweld ανοξείδωτου	Άνευ ραφής/ERW/ενωμένος στενά/κατασκευασμένος τοποθετήσεις σωληνώσεων
Σωλήνας FittingsType ASTM A403	DN15-DN1200
Σύνδεση	Συγκόλληση
Κάμπτοντας ακτίνα	R=1D, 2$ες, τρισδιάστατες, τοποθετήσεις σωληνώσεων 5D, 6D, 8D, 10D ή συνήθειας
Σειρά μεγέθους	½» NB σε 24» NB σε Sch 10s, η δεκαετία του '40, η δεκαετία του '80, 160s, XXS. (DN6~DN100)
Αγκώνες ανοξείδωτου	Γωνία: 22,5 βαθμοί, 30deg, 45 βαθμοί, 90 βαθμοί, 180 βαθμοί, 1.0D, 1.5D, 2.0D, 2.5D, τρισδιάστατο, 4D, 5D, 6D, 7D-40D. Πρότυπα: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, ΜΒ, ISO
Διαδικασία παραγωγής	Η ώθηση, Τύπος, σφυρηλατεί, χυτός, κ.λπ.
Πιστοποιητικά δοκιμής τοποθετήσεων σωληνώσεων Buttweld ανοξείδωτου	EN 10204/3.1B Πιστοποιητικό πρώτων υλών 100% έκθεση δοκιμής ακτινογραφιών Έκθεση επιθεώρησης τρίτου, κ.λπ.
Προέλευση & μύλοι	Ιαπωνικά, ινδικά, ΗΠΑ, Κορεάτης, ευρωπαϊκά, Ουκρανία, ρωσικά
Βασικές αγορές και βιομηχανίες για τις τοποθετήσεις σωληνώσεων ανοξείδωτου	Upgraders πίσσας. Βαριά διυλιστήρια πετρελαίου. Πυρηνική ενέργεια (συνήθως άνευ ραφής). Πετροχημικά και οξέα.
Ειδικευμένος κατασκευαστής	90º αγκώνες, 45º αγκώνες, γράμματα Τ, σταυροί, μειωτές, σωλήνας ΚΑΠ, τέλος στελεχών, κάμψη σωλήνων
Εφαρμογή	Συναρμολογήσεις για να συνδέσει το σωλήνα & τους σωλήνες στο πετρέλαιο, τη δύναμη, τη χημική ουσία, την κατασκευή, το αέριο, τη μεταλλουργία, τη ναυπηγική κ.λπ. Το σχέδιο 10 συναρμολογήσεις είναι μια οικονομική εναλλακτική λύση για τις εφαρμογές χαμηλός-πίεσης. Το σχέδιο 40 συναρμολογήσεις έχει έναν παχύτερο τοίχο για τις εφαρμογές υψηλός-πίεσης.
Υλικά πιστοποιητικά δοκιμής (MTC) σύμφωνα με EN 10204 3,1 και EN 10204 3,2, πιστοποιητικά δοκιμής που πιστοποιούν το NACE MR0103, NACE MR0175

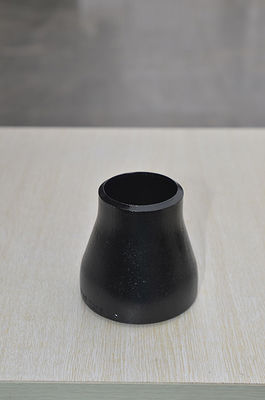

Ομόκεντρος μειωτής ASME B16.9 Buttweld

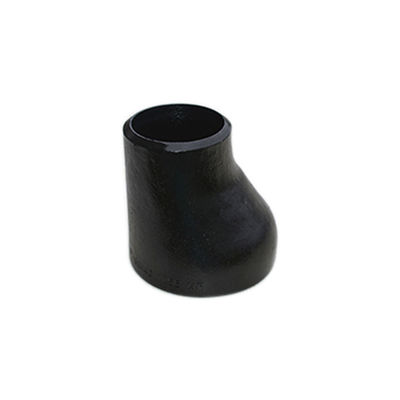

Εκκεντρικός μειωτής ASME B16.9 Buttweld
