Λεπτομέρειες:
|
| Προϊόν: | Ενωμένο στενά άκρη γράμμα Τ σωλήνων | τύπος: | Ίσο γράμμα Τ, που μειώνει το γράμμα Τ |
|---|---|---|---|
| Πάχος τοίχων: | 2MM 60MM, SCH10, SCH20, SCH30, STD SCH40 | Υλικό: | χάλυβας άνθρακα ASTM A234 WPB, P265GH |

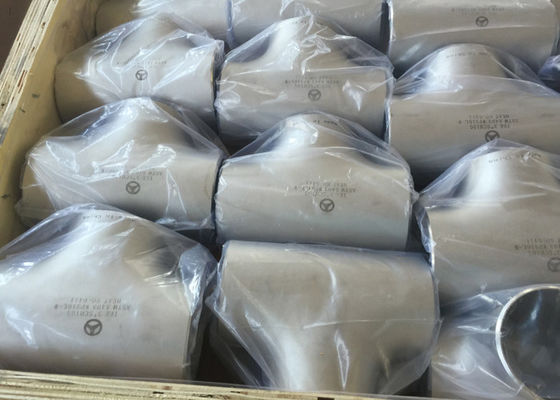

| Μέγεθος: | 1/2» σε 24» για τον άνευ ραφής τύπο 4» σε 72» για τον ενωμένο στενά τύπο | Συσκευασία: | Πλόιμη περίπτωση κοντραπλακέ |
| Υψηλό φως: | 18» ενωμένο στενά άκρη γράμμα Τ τοποθετήσεων σωληνώσεων,16» ενωμένο στενά άκρη γράμμα Τ τοποθετήσεων σωληνώσεων,14» συναρμολόγηση γραμμάτων Τ καισίου SS |
||

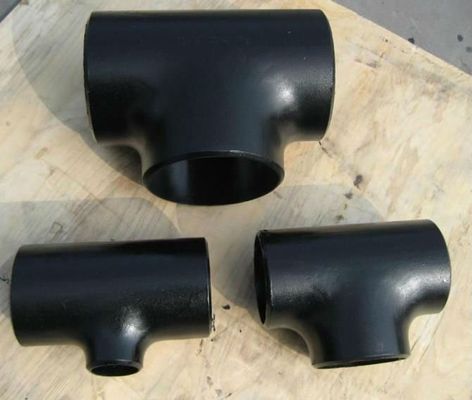

Ίσο γράμμα Τ/μείωση του γράμματος Τ άνευ ραφής ενωμένο στενά SCH40 SCH80 SCH160, ΜΑΎΡΟ PAINTTING
Θέση προέλευσης: Κίνα
Μπορούμε να παρέχουμε τα άνευ ραφής γράμματα Τ σωλήνων και τα γράμματα Τ σωλήνων συγκόλλησης, τα οποία μπορούν επίσης να διαιρεθούν σε ίσα γράμματα Τ και μείωση των γραμμάτων Τ.

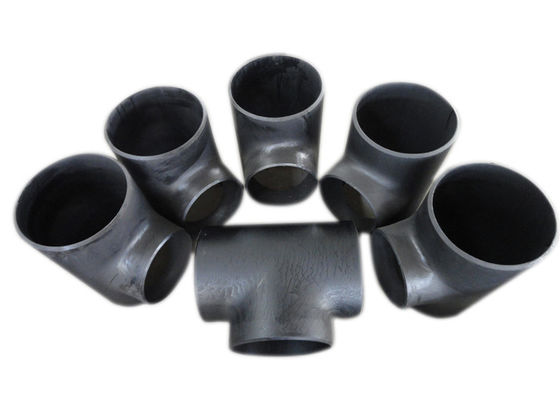

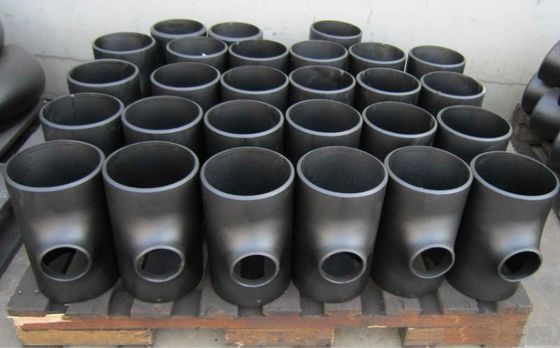

Ίσο γράμμα Τ/μείωση του γράμματος Τ
Περιγραφή:
Ένα γράμμα Τ καλείται επίσης τριπλών και «Τ» κομμάτια τρίδυμα, και μπορεί να χρησιμοποιηθεί για είτε να συνδυάσει είτε να χωρίσει μια ρευστή ροή. Ο περισσότερος κοινός είναι γράμματα Τ με τα ίδια μεγέθη κολπίσκων και εξόδου,
αλλά “μειώνοντας” τα γράμματα Τ είναι διαθέσιμος επίσης. αυτό μέσα οι μια ή δύο άκρες είναι διαφέρουν σε dimension.due στο thisdimension διαφέρουν, οι τύποι οι συναρμολογήσεις γραμμάτων Τ με το tocontrol ικανότητας ο όγκος όταν.
•Πρότυπα
ASME B16.9-2007
ASME B16.25-2007
ASME B16.5-2007
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
| Σχέδιο | Συγκόλληση | Άνευ ραφής |
| Ονομαστικό μέγεθος |
1/2» - 48» (DN15-DN1200) |
1/2» - 20» (DN15-DN500) |
| Πάχος τοίχων | 2~100mm | 2~50mm |
| Ακτίνα κάμψεων | SCH5S-SCH160, XXS | SCH5-SCH160 |
| Ονομαστικό μέγεθος σωλήνων (χιλ.) | Εξωτερική διάμετρος στη λοξότμηση (χιλ.) |
Κέντρο--τέλος | |
| Τρέξιμο (γ) | Έξοδος (Μ) | ||
| 1/2» | 21.3 | 25 | 25 |
| 3/4» | 26.7 | 29 | 29 |
| 1» | 33.4 | 38 | 38 |
| 1 1/4» | 42.2 | 48 | 48 |
| 1 1/2» | 48.3 | 57 | 57 |
| 2» | 60.3 | 64 | 64 |
| 2 1/2» | 73.0 | 76 | 76 |
| 3» | 88.9 | 86 | 86 |
| 3 1/2» | 101.6 | 95 | 95 |
| 4» | 114.3 | 105 | 105 |
| 5» | 141.3 | 124 | 124 |
| 6» | 168.3 | 143 | 143 |
| 8» | 219.1 | 178 | 178 |
| 10» | 273.0 | 216 | 216 |
| 12» | 323.8 | 254 | 254 |
| 14» | 355.6 | 279 | 279 |
| 16» | 406.4 | 305 | 305 |
| 18» | 457.0 | 343 | 343 |
| 20» | 508.0 | 381 | 381 |
| 22» | 559.0 | 419 | 419 |
| 24» | 610.0 | 432 | 432 |
