Λεπτομέρειες:
|
| Υλικό: | SS400 | Χρώμα: | Κίτρινος |
|---|---|---|---|
| Πίεση: | 5K 10K 16K 20K 30K 40K | Ειδικό σχέδιο: | Ναι, ναι. |
| Όνομα: | ΚΊΤΡΙΝΟ ΧΡΏΜΑ χάλυβα άνθρακα BL/SOH JIS B2220 5K 10K 16K 20K 30K 40K SOP/SS400 | Οι περισσότεροι κοινοί τύποι φλαντζών JIS b2220 10k: | Σφυρηλατημένος/πέρασε κλωστή/βιδωμένος/πιάτο |
| Υψηλό φως: | dn125 φλάντζα jis b2220,rf φλάντζα jis b2220,304 φλάντζα από ανοξείδωτο χάλυβα jis b 2220 |
||

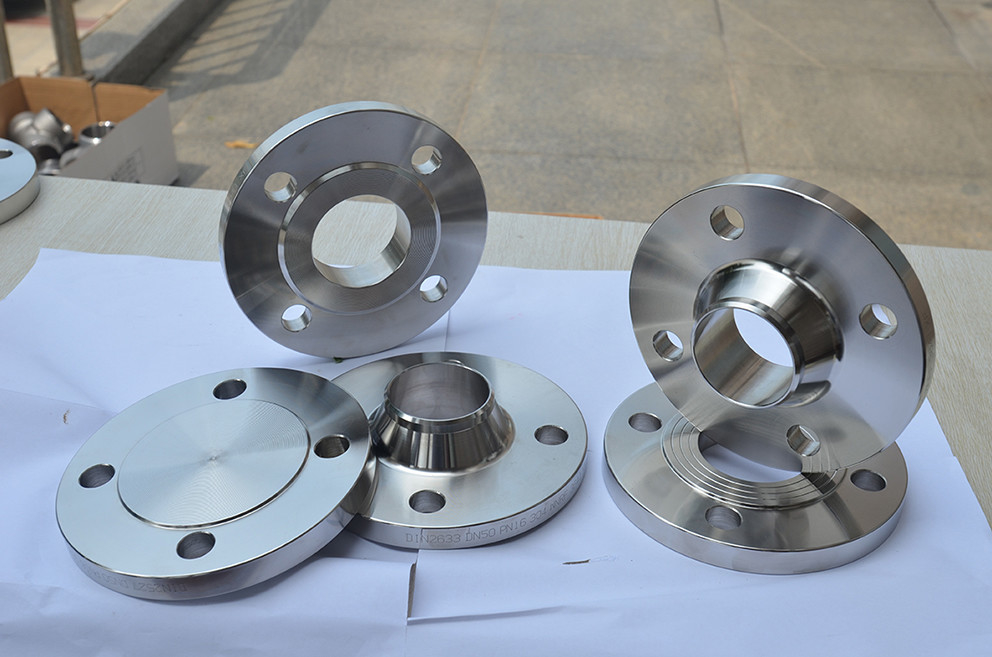

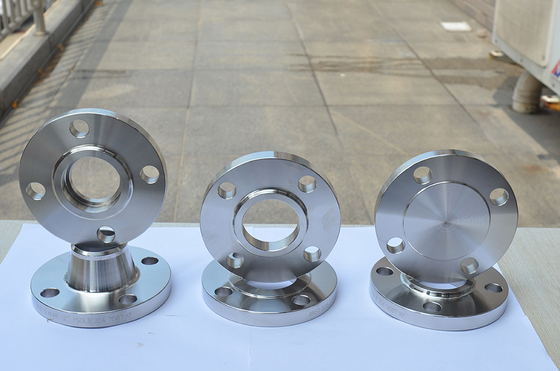

JIS B2220 DN125 304 Φλάντζα πλάκας RF από ανοξείδωτο χάλυβα
Οι φλάντζες από ανοξείδωτο χάλυβα έχουν μηχανική αντοχή σχεδιασμού και σχετικά υψηλή εκτασιμότητα και έχουν πολύ καλή απόδοση των υλικών από ανοξείδωτο χάλυβα.Οι φλάντζες από ανοξείδωτο χάλυβα χρησιμοποιούνται γενικά για τη σύνδεση αγωγών και βαλβίδων.Υπάρχουν οπές στα τεμάχια σύνδεσης της φλάντζας, οι οπές των μπουλονιών συνδέονται στενά με τις δύο φλάντζες και υπάρχουν παρεμβύσματα μεταξύ των δύο φλάντζες για εξασφάλιση στεγανότητας.Λόγω των εξαιρετικών ιδιοτήτων του, οι φλάντζες από ανοξείδωτο χάλυβα χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες.
Ο ανοξείδωτος χάλυβας είναι ένα από τα πολύ ισχυρά μεταλλικά υλικά.Το υλικό από ανοξείδωτο χάλυβα έχει εξαιρετική αντοχή στη διάβρωση, όχι μόνο μπορεί να διατηρήσει την ακεραιότητα του σχεδιασμού του κτιρίου, αλλά είναι πολύ εύκολο να παραχθεί, να επεξεργαστεί και να κατασκευαστεί για να καλύψει τις απαιτήσεις δομικής ανάπτυξης των αρχιτεκτόνων και των σχεδιαστών.Υπάρχει ένα φιλμ οξειδίου στην επιφάνεια της φλάντζας από ανοξείδωτο χάλυβα, έτσι δεν θα διαβρωθεί σε επαφή με το οξυγόνο στην ατμόσφαιρα.Αλλά άλλα μέταλλα αντιδρούν με το οξυγόνο στην ατμόσφαιρα, όπως ο συνηθισμένος ανθρακούχο χάλυβας, ο σίδηρος θα συνεχίσει να οξειδώνεται και η διάβρωση θα συνεχίσει να διαστέλλεται, σχηματίζοντας πόρους.Επομένως, οι φλάντζες από ανοξείδωτο χάλυβα ξεχωρίζουν ανάμεσα σε όλες τις μεταλλικές φλάντζες, ξεχωρίζουν και δεν μπορούν να αντικατασταθούν.
| Ονομαστικός | Εξω απο | Μέσα | Εξω απο | Διαστάσεις τομής φλάντζας | Τρύπα μπουλονιού | Ούτε | Περίπου | ||||||||||
| Dia.του | Dia.του | Δια.οφ | Dia.του | t | Τ | Dia.του Hub | r | Dia.του | Dia.του | Μπουλόνι. | Οχι. | Τρύπα | Μπουλόνι | Βάρος | |||
| Φλάντζα | Ατσάλι | Φλάντζα | Φλάντζα | ένα | σι | Πρόσωπο | Rai- sed Face |
Κύκλος | του Μπολτ | Dia. | Μέγεθος | (κιλό) | |||||
| Σωλήνας | κάνω | ρε | φά | σολ | Dia | Τρύπες | η | ΔΟΛΩΜΑ | BL | SOH | |||||||
| 10 | 17.3 | 17.8 | 90,0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | Μ12 | 0,51 | 0,53 | - |
| 15 | 21.7 | 22.2 | 95,0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | Μ12 | 0,56 | 0,60 | - |
| 20 | 27.2 | 27.7 | 100,0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | Μ12 | 0,72 | 0,79 | - |
| 25 | 34.0 | 34.5 | 125,0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | Μ16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135,0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | Μ16 | 1,47 | 1,66 | - |
| 40 | 48.6 | 49.1 | 140,0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | Μ16 | 1,55 | 1,79 | - |
| 50 | 60,5 | 61.1 | 155,0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | Μ16 | 1,86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175,0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | Μ16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90,0 | 185,0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | Μ16 | 2.58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195,0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | Μ16 | 2.73 | 3,90 | - |
| 100 | 114.3 | 115.4 | 210,0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | Μ16 | 3.10 | 4.57 | - |
| 125 | 139,6 | 141.2 | 250,0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | Μ20 | 4.73 | 7.18 | - |
| 150 | 165,2 | 166,6 | 280,0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | Μ20 | 6.30 | 10.10 | - |
| (175) | 190,7 | 192.1 | 305,0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | Μ20 | 6,75 | 11.80 | - |
| 200 | 216.3 | 218,0 | 330,0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | Μ20 | 7.46 | 8.00 | - |
| (225) | 241,8 | 243,7 | 350,0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | Μ20 | 7,70 | 15.80 | - |
| 250 | 267,4 | 269,5 | 400,0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | Μ22 | 11.80 | 22.60 | 12.70 |
| 300 | 318,5 | 321,0 | 445,0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | Μ22 | 12.60 | 27,80 | 13.80 |
| 350 | 355,6 | 358.1 | 490,0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | Μ22 | 16.30 | 36,90 | 18.20 |
| 400 | 406,4 | 409,0 | 560,0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | Μ24 | 23.20 | 52.10 | 25,80 |
| 450 | 457,2 | 460,0 | 620,0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | Μ24 | 29.30 | 68,40 | 33.40 |
| 500 | 508,0 | 511,0 | 675,0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | Μ24 | 33.30 | 81,60 | 38.00 |
| (550) | 558,8 | 562,0 | 745,0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | Μ30 | 42,90 | 105(112) | 49,40 |
| 600 | 609,6 | 613,0 | 795,0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | Μ30 | 45,40 | 120(134) | 52,60 |
| (650) | 660,4 | 664,0 | 845,0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | Μ30 | 51,80 | 144(161) | 60,20 |
| 700 | 711.2 | 715,0 | 905,0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | Μ30 | 59.00 | 176(196) | 70,20 |
| (750) | 762,0 | 766,0 | 970,0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | Μ30 | 72,80 | 214(248) | 86,50 |
| 800 | 812,8 | 817,0 | 1020,0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | Μ30 | 76.00 | 249(286) | 92.00 |
| (850) | 863,6 | 868,0 | 1070,0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | Μ30 | 80.10 | (330) | 98,70 |
| 900 | 914,4 | 919,0 | 1120,0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | Μ30 | 88,90 | (377) | 110.00 |
| 1000 | 1016,0 | 1021,0 | 1235,0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | Μ36 | 109.00 | (512) | 133.00 |
| 1100 | 1117,6 | 1122,0 | 1345,0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | Μ36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224,0 | 1465,0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | Μ36 | 163.00 | (854) | 215,00 |
| 1350 | 1371.6 | 1376,0 | 1630,0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | Μ42 | 204.00 | (1180) | 274,00 |
| 1500 | 1524,0 | 1529,0 | 1795,0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | Μ42 | 248,00 | (1590) | 340,00 |
| Διάγραμμα μεγέθους φλάντζας JIS 10k | 1/2" (15 NB) έως 48" (1200 NB) DN10~DN5000 |
|---|---|
| Πρότυπα φλάντζας JIS 10k 80a | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Υπολογισμός πίεσης φλάντζας JIS 10k 50a σε DIN | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 JIS 10k φλάντζα |
| Βαθμολογία πίεσης ANSI φλάντζας JIS 10k rf | Φλάντζα κλάσης 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS JIS 10k 25a |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K JIS 10k slip on flange |
| UNI | Φλάντζα 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a |
| EN | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k φλάντζα λαιμού συγκόλλησης |
| Οι πιο συνηθισμένοι τύποι φλάντζας JIS b2220 10k | Σφυρήλατο / Κοχλιωτό / Βιδωμένο / Πλάκα |
| Τεχνική παραγωγής |
|
| JIS 10k slip on flange Coating | Μαύρη λαδόχρωμη, αντισκωριακή βαφή, ψευδάργυρη, κίτρινη διαφανής, φλάντζα JIS 10k γαλβανισμένη σε ψυχρή και εν θερμώ εμβάπτιση |
| Τύπος σύνδεσης/ Τύπος προσώπου φλάντζας | Ανυψωμένο πρόσωπο (RF), άρθρωση τύπου δακτυλίου (RTJ), επίπεδη όψη (FF), μεγάλο αρσενικό-θηλυκό (LMF), πρόσωπο με άρθρωση αγκαλιάς (LJF), μικρό αρσενικό-θηλυκό (SMF), μικρή γλώσσα, μεγάλη γλώσσα και αυλάκωση , Groove |
| Πιστοποιητικά δοκιμής φλάντζας JIS 10k | EN 10204/3.1B Πιστοποιητικό Πρώτων Υλών Αναφορά 100% Ακτινογραφίας Έκθεση επιθεώρησης τρίτων, κ.λπ |
| Δοκιμή τυφλής φλάντζας JIS 10k | Φασματογράφος άμεσης ανάγνωσης, Μηχάνημα υδροστατικής δοκιμής, ανιχνευτής ακτίνων Χ, ανιχνευτής ελαττωμάτων UI trasonic, Ανιχνευτής μαγνητικών σωματιδίων |
| Ιδιαίτερο σχέδιο |
Σύμφωνα με το σχέδιό σας AS, ANSI, BS, DIN και JIS |
| Εξοπλισμός | Μηχανή πρέσας, Μηχανή κάμψης, Μηχανή ώθησης, ηλεκτρική μηχανή λοξοτομής, Μηχανή αμμοβολής κ.λπ |
| Προέλευση | Ινδία / Δυτική Ευρώπη / Ιαπωνία / ΗΠΑ / Κορεάτικα |
| Φλάντζα JIS 10k 80a Χρήσεις & εφαρμογή |
|
| Κατασκευαστής του |
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE κ.λπ.
|
| JIS 10k τυφλή φλάντζα Εξαγωγή σε | Ινδονησία, Ουκρανία, Ινδία, Ιρλανδία, Σιγκαπούρη, Σαουδική Αραβία, Ισπανία, Ντουμπάι, Περού, Ταϊλάνδη, Κορέα, Ιράν, Καναδάς, ΗΠΑ, Βραζιλία, Αίγυπτος, Ομάν κ.λπ. |
| Πιστοποιητικά δοκιμής υλικού (MTC) σύμφωνα με τα EN 10204 3.1 και EN 10204 3.2, Πιστοποιητικά δοκιμής που πιστοποιούν NACE MR0103, NACE MR0175 | |
Ένας από τους κορυφαίους κατασκευαστές φλάντζας JIS 10k rf ποιότητας που προσφέρει αυτές τις φλάντζες JIS 10k 80a σύμφωνα με το πρότυπο.Το Excel Metal είναι πιστοποιημένο με ISOΚατασκευαστής φλάντζας JIS 10k 50a& JIS 10k 40a φλάντζα
| Ανθρακούχο χάλυβα JIS b2220 φλάντζα 10k | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN 1,0402, DIN 1,0460, DIN 1,0619, Χάλυβας μήτρας, ASTM A105 / ASME SA105, A105N, ASTM A355 /,650 ASTM A350, Υψηλός ASTM A350 94 (F52 F56 F60 F65 F70 F80) |
| Ανοξείδωτη φλάντζα JIS b2220 10k | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1,4301, DIN 1,4306, DIN 1,4101,410 DIN 1,4101,404 DIN 8, DIN 1,4306, DIN 1,4409 |
| Φλάντζα κραματοποιημένου χάλυβα JIS b2220 10k | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
| Φλάντζα Titanium JIS b2220 10k | ASTM B381 / ASME SB381, Titanium Gr.1, Titanium Gr.2, Titanium Gr.4, Titanium Gr.5, Titanium Gr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| Χάλκινη φλάντζα JIS b2220 10k | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C1110, C1110, C1110, C11100 000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C2340, C2340, C2330, C23300 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, κ.λπ. |
| Φλάντζα Copper Nickel JIS b2220 10k | ASTM / ASME SB 61 / 62 / 151 / 152, Copper Nickel 90/10 (C70600 ), Cupro Nickel 70/30 (C71500), UNS C71640 |
| Ορειχάλκινη φλάντζα JIS b2220 10k | 3602 / 2604 / H59 / H62 / κ.λπ. |
| Φλάντζα Inconel JIS b2220 10k | ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 JIS b2220 10k φλάντζα |
| Φλάντζα Hastelloy JIS b2220 10k | ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X φλάντζες |
| Φλάντζα Monel JIS b2220 10k | ASTM B564 / ASME SB564, Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500) |
| Κράμα 20 JIS b2220 φλάντζα 10k | ASTM B462 / ASME SB462, Carpenter® 20 κράμα, κράμα 20Cb-3 |
| Φλάντζα αλουμινίου JIS b2220 10k | 5052 /6061/ 6063 / 2017 / 7075 / κ.λπ. |
| Νίκελ JIS b2220 φλάντζα 10k | ASTM B564 / ASME SB564, Nickel 200, Nickel 201, Nickel 205, Nickel 205LC |
| Φλάντζα Duplex JIS b2220 10k | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Φλάντζα Super Duplex JIS b2220 10k | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Φλάντζα Incoloy JIS b2220 10k | ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 Flanges |
| 254 Smo JIS b2220 φλάντζα 10k | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1,4547 |
| Nimonic JIS b2220 φλάντζα 10k | Nimonic 75, Nimonic 80A, Nimonic 90 |
| Άλλο υλικό φλάντζας JIS b2220 10k | Χάλκινος κασσίτερος, Χάλκινος Αλουμούνιος, Χάλκινος Μόλυβδος |
Εμφανίστηκε ως ένας από τους κορυφαίους κατασκευαστές φλάντζας JIS 10k 25a, διαθέτουμε μια ευρεία γκάμα φλάντζας JIS 10k 65a σε όλα τα μεγέθη και διαστάσεις, αξιόπιστο διανομέα και προμηθευτή φλάντζας JIS 10k 40a και παρέχουμε JIS 10k slip on flange σε όλη την άμεση αποστολή
