Λεπτομέρειες:
|
| Τύπος συγκόλλησης: | άκρη που ενώνεται στενά | Τύπος συναρμολογήσεων: | ΑΓΚΩΝΑΣ, ΓΡΑΜΜΑ Τ, ΜΕΙΩΤΗΣ, ΚΑΠ |
|---|---|---|---|
| Επίστρωμα: | ΑΝΤΙΟΞΕΙΔΩΤΙΚΟ ΠΕΤΡΕΛΑΙΟ, ΜΑΥΡΗ ΖΩΓΡΑΦΙΚΗ, ΠΟΥ ΓΑΛΒΑΝΙΖΕΤΑΙ | μέγεθος: | 1/2» - 80» |
| Υλικό: | Χάλυβας άνθρακα, ανοξείδωτο | Πάχος: | SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS |
| Επεξεργασία επιφάνειας: | Άνευ ραφής, ενωμένος στενά | Πρότυπα: | ASME B16.9/B16.28 |
| Υψηλό φως: | Ενωμένες στενά τοποθετήσεις σωληνώσεων ASME B16.9 άκρη,wpb ενωμένες στενά τοποθετήσεις σωληνώσεων αγκώνων άκρη,asme αγκώνας συγκόλλησης άκρης b16.28 |
||
Ενωμένος στενά μειωτής ΚΑΠ γραμμάτων Τ αγκώνων τοποθετήσεων σωληνώσεων ASME B16.9 B16.28 άκρη A234WPB
ASME B16.9 καλύπτει τις γενικές διαστάσεις, τις ανοχές, τις εκτιμήσεις, τη δοκιμή, και τα σημάδια για τις επεξεργασμένες βιομηχανοποιημένες buttwelding συναρμολογήσεις χάλυβα άνθρακα και κραμάτων NPS 1/2 μέχρι 48 (DN 15 μέχρι το 1200). Καλύπτει τις συναρμολογήσεις οποιουδήποτε παραγώγιμου πάχους τοίχων. Αυτά τα πρότυπα δεν καλύπτουν τις αντιδιαβρωτικές buttwelding συναρμολογήσεις χαμηλής πίεσης. Δείτε MSS SP-43, επεξεργασμένες άκρη-ενώνοντας στενά συναρμολογήσεις ανοξείδωτου.
Οι σύντομοι αγκώνες και οι επιστροφές ακτίνας, που περιλήφθηκαν προηγουμένως σε ASME B16.28-1994, συμπεριλαμβάνονται σε αυτά τα πρότυπα.
Το B16.9 πρόκειται να χρησιμοποιηθεί από κοινού με τον εξοπλισμό που περιγράφεται σε άλλους όγκους της σειράς ASME B16 προτύπων καθώς επίσης και με άλλα πρότυπα ASME, όπως ο κώδικας λεβήτων και δοχείων πίεσης και οι κώδικες σωληνώσεων B31.
Τύπος συναρμολογήσεων:

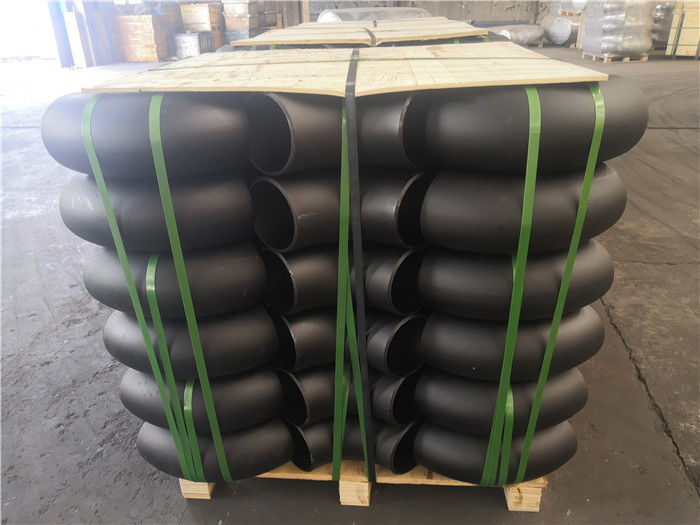

SR της LR αγκώνων (μακρύ raidus) (σύντομη ακτίνα) 45/60/90/180DEG 3D/5D κάμψη 45DEG/90DEG

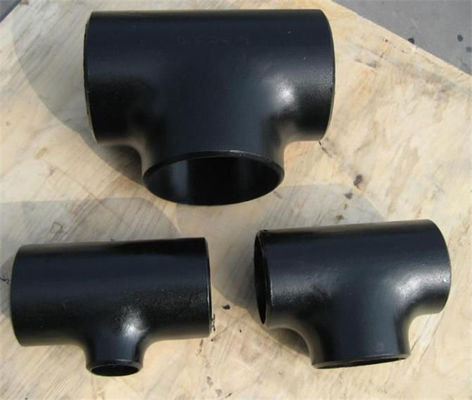

Γράμμα Τ, ίσο γράμμα Τ, που μειώνει το γράμμα Τ, σταυρός, σέλα

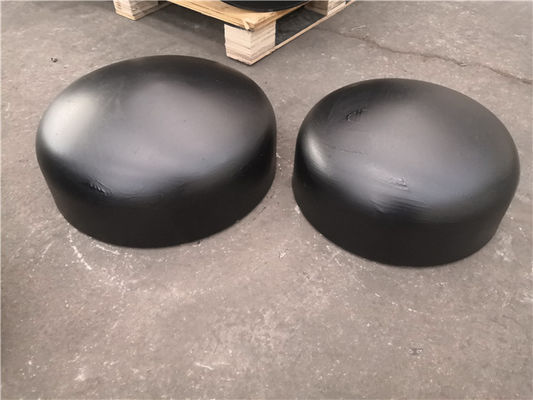

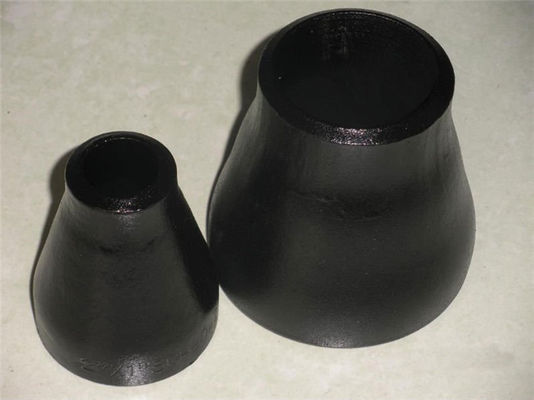

Ομόκεντρος μειωτής μειωτών, εκκεντρικός μειωτής, ΚΑΠ τελών σωλήνων
Υλικό:
ΧΆΛΥΒΑΣ ΆΝΘΡΑΚΑ ASTM A234 WPB, WP9, ASTM A420 GR. WPL6, ASTM A105, ASTM A694 F42-F70
ανοξείδωτο ASTM A403 WP304/304L WP316/316L WP321 DIN1.4301 DIN1.4306 DIN1.4401 DIN 1,4404
| NPS | O.D. Δ |
90° Μακροχρόνιο RAD Κέντρο στο τέλος Α |
45° Μακροχρόνιο RAD Κέντρο στο τέλος Β |
90° τρισδιάστατος Κέντρο στο τέλος Α |
45° τρισδιάστατος Κέντρο στο τέλος Β |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
