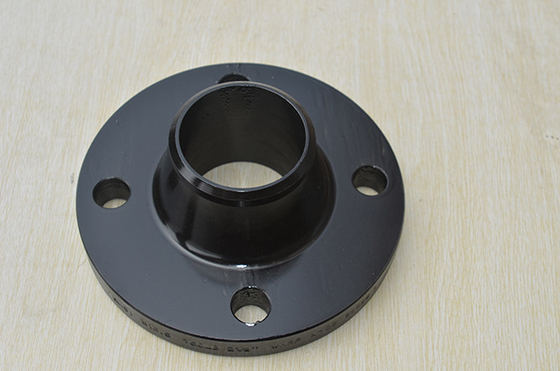

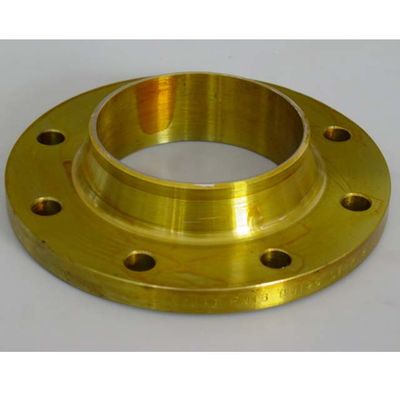

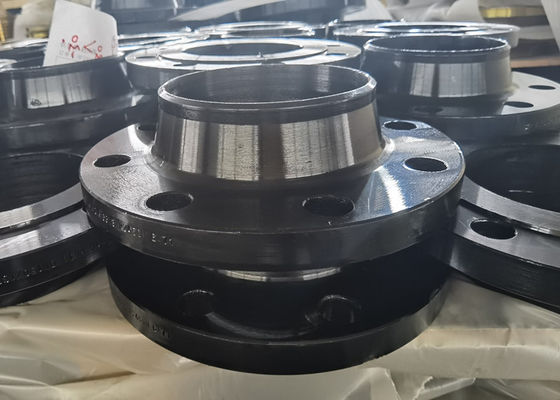

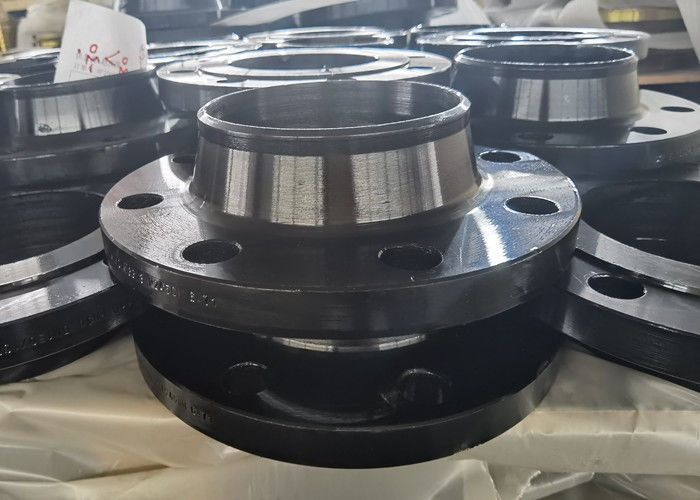

Κατηγορία 150 σωλήνας A105 Ansi B16.5 λαιμών Sch40 συγκόλλησης φλαντζών

Κατηγορία 150 σωλήνας A105 Ansi B16.5 λαιμών Sch40 συγκόλλησης φλαντζών
Κατηγορία 150 σωλήνας A105 Ansi B16.5 λαιμών Sch40 συγκόλλησης φλαντζών Κατηγορία 150 σωλήνας A105 Ansi B16.5 λαιμών Sch40 συγκόλλησης φλαντζών Κατηγορία 150 σωλήνας A105 Ansi B16.5 λαιμών Sch40 συγκόλλησης φλαντζών Κατηγορία 150 σωλήνας A105 Ansi B16.5 λαιμών Sch40 συγκόλλησης φλαντζών

Μεγάλες Εικόνας :  Κατηγορία 150 σωλήνας A105 Ansi B16.5 λαιμών Sch40 συγκόλλησης φλαντζών

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: XF
Πιστοποίηση: TUV , ISO9001
Αριθμό μοντέλου: ½» (15 NB) ΣΕ 48» (1200NB) ΣΕ 150 ΛΊΒΡΕΣ, 300 ΛΊΒΡΕΣ, 600 ΛΊΒΡΕΣ, 900 ΛΊΒΡΕΣ, 1500 ΛΊΒΡΕΣ, 2500 ΛΊΒΡ
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 100Pcs
Τιμή: --
Συσκευασία λεπτομέρειες: Κανένας απολυμάνετε ή απολυμάνετε το κοντραπλακέ/την ξύλινη παλέτα ή την περίπτωση
Χρόνος παράδοσης: 30 ΗΜΕΡΕΣ -40DAYS
Όροι πληρωμής: L/C, D/A, D/P, T/T
Δυνατότητα προσφοράς: 2000-3000 τόνοι το μήνα
Επικοινωνία

Κατηγορία 150 σωλήνας A105 Ansi B16.5 λαιμών Sch40 συγκόλλησης φλαντζών

περιγραφή
χάλυβας άνθρακα: , S235JRG2, P245GH, P250GH, A105, SS400, SF440 Ανοξείδωτο: F304 F304L F316 F316L
ΜΕΓΕΘΟΣ: 1/2» NB ΣΕ 48 " NB Πίεση: 150 ΛΊΒΡΕΣ, 300 ΛΊΒΡΕΣ, 600 ΛΊΒΡΕΣ, 900 ΛΊΒΡΕΣ, 1500LBS, 2500LBS
Επεξεργασία επιφάνειας: Αντιοξειδωτικό πετρέλαιο, διαφανές/κίτρινο/μαύρο αντιοξειδωτικό χρώμα, ψευδάργυρος, καυτός που βυθίζ Συσκευασία: Κανένας απολυμάνετε ή απολυμάνετε το κοντραπλακέ/την ξύλινη παλέτα ή την περίπτωση
Χρήση: Πετρελαιοφόρος περιοχή, παράκτιος, υδάτινο σύστημα, ναυπηγική, φυσικό αέριο, ηλεκτρική δύναμη, προγρ
Υψηλό φως:

sch40 λαιμός συγκόλλησης φλαντζών

,

a105 λαιμός συγκόλλησης φλαντζών

,

φλάντζα Ansi wnrf

ΚΑΤΗΓΟΡΊΑ 150 ANSI B16.5 ΧΆΛΥΒΑΣ ΆΝΘΡΑΚΑ ΣΩΛΉΝΩΝ A105 ΧΆΛΥΒΑ ΛΑΙΜΏΝ SCH40 ΣΥΓΚΌΛΛΗΣΗΣ ΦΛΑΝΤΖΏΝ ΚΑΙ ΣΦΥΡΗΛΑΤΗΜΈΝΗ ΑΝΟΞΕΊΔΩΤΟ ΦΛΆΝΤΖΑ SS304



ASME/ANSI B16.5 παρέχει

  • λαιμός συγκόλλησης
  • ολίσθηση-
  • συγκόλληση υποδοχών
  • περασμένος κλωστή
  • ένωση περιτυλίξεων
  • τυφλός

διαστάσεις φλαντζών για τους σωλήνες που κυμαίνονται το 1/2» σε 24» - στις κατηγορίες που κυμαίνονται 150 έως 2500. Σημειώστε ότι οι εκτιμήσεις είναι στα βήματα με την ορολογία όπως την κατηγορία xxx ASME ή το API xxxx.

Γενικά πρέπει να διευκρινίσετε το πρόγραμμα (πάχος) του συνδεδεμένου σωλήνα όταν είναι άκρη που ενώνεται στενά στη φλάντζα. Η υποδοχή που ενώνονται στενά και οι περασμένες κλωστή συνδέσεις είναι απρόσβλητες από το πάχος τοίχων και πρέπει μόνο να απαιτήσουν το OD.

Ονομαστικό μέγεθος σωλήνων
NPS
(ίντσες)		 Κατηγορία 150
Διάμετρος
Φλάντζα
(ίντσες)		 Αριθ.

Μπουλόνια		 Διάμετρος
Μπουλόνια
(ίντσες)		 Διάμετρος
Τρύπες μπουλονιών
(ίντσες)		 Μπουλόνι
Κύκλος
(ίντσες)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-1/2 4 1/2 0,62 2-3/8
3/4 3-7/8 4 1/2 0,62 2-3/4
1 4-1/4 4 1/2 0,62 3-1/8
1-1/4 4-5/8 4 1/2 0,62 3-1/2
1-1/2 5 4 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3/4
16 23-1/2 16 1 1.12 21-1/4
18 25 16 1-1/8 1.25 22-3/4
20 27-1/2 20 1-1/8 1.25 25
24 32 20 1-1/4 1.38 29-1/2
  • 1 ίντσα = 25,4 χιλ.
Ονομαστικό μέγεθος σωλήνων
NPS
(ίντσες)		 Κατηγορία 300
Διάμετρος
Φλάντζα
(ίντσες)		 Αριθ.

Μπουλόνια		 Διάμετρος
Μπουλόνια
(ίντσες)		 Διάμετρος
Τρύπες μπουλονιών
(ίντσες)		 Μπουλόνι
Κύκλος
(ίντσες)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1.12 15-1/4
12 20-1/2 16 1-1/8 1.25 17-3/4
14 23 20 1-1/8 1.25 20-1/4
16 25-1/2 20 1-1/4 1.38 22-1/2
18 28 24 1-1/4 1.38 24-3/4
20 30-1/2 24 1-1/4 1.38 27
24 36 24 1-1/2 1.62 32
Ονομαστικό μέγεθος σωλήνων
NPS
(ίντσες)		 Κατηγορία 400
Διάμετρος
Φλάντζα
(ίντσες)		 Αριθ.

Μπουλόνια		 Διάμετρος
Μπουλόνια
(ίντσες)		 Διάμετρος
Τρύπες μπουλονιών
(ίντσες)		 Μπουλόνι
Κύκλος
(ίντσες)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1.12 13
10 17-1/2 16 1-1/8 1.25 15-1/4
12 20-1/2 16 1-1/4 1.38 17-3/4
14 23 20 1-1/4 1.38 20-1/4
16 25-1/2 20 1-3/8 1.5 22-1/2
18 28 24 1-3/8 1.5 24-3/4
20 30-1/2 24 1-1/2 1.62 27
24 36 24 1-3/4 1.88 32
Ονομαστικό μέγεθος σωλήνων
NPS
(ίντσες)		 Κατηγορία 600
Διάμετρος
Φλάντζα
(ίντσες)		 Αριθ.

Μπουλόνια		 Διάμετρος
Μπουλόνια
(ίντσες)		 Διάμετρος
Τρύπες μπουλονιών
(ίντσες)		 Μπουλόνι
Κύκλος
(ίντσες)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1.12 10-1/2
6 14 12 1 1.12 11-1/2
8 16-1/2 12 1-1/8 1.25 13-3/4
10 20 16 1-1/4 1.38 17
12 22 20 1-1/4 1.38 19-1/4
14 23-3/4 20 1-3/8 1.5 20-3/4
16 27 20 1-1/2 1.62 23-3/4
18 29-1/4 20 1-5/8 1.75 25-3/4
20 32 24 1-5/8 1.75 28-1/2
24 37 24 1-7/8 2 33
Ονομαστικό μέγεθος σωλήνων
NPS
(ίντσες)		 Κατηγορία 900
Διάμετρος
Φλάντζα
(ίντσες)		 Αριθ.

Μπουλόνια		 Διάμετρος
Μπουλόνια
(ίντσες)		 Διάμετρος
Τρύπες μπουλονιών
(ίντσες)		 Μπουλόνι
Κύκλος
(ίντσες)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1.25 9-1/4
5 13-3/4 8 1-1/4 1.38 11
6 15 12 1-1/8 1.25 12-1/2
8 18-1/2 12 1-3/8 1.5 15-1/2
10 21-1/2 16 1-3/8 1.5 18-1/2
12 24 20 1-3/8 1.5 21
14 25-1/4 20 1-1/2 1.62 22
16 27-3/4 20 1-5/8 1.75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2.12 29-1/2
24 41 20 2-1/2 2.62 35-1/2
Ονομαστικό μέγεθος σωλήνων
NPS
(ίντσες)		 Κατηγορία 1500
Διάμετρος
Φλάντζα
(ίντσες)		 Αριθ.

Μπουλόνια		 Διάμετρος
Μπουλόνια
(ίντσες)		 Διάμετρος
Τρύπες μπουλονιών
(ίντσες)		 Μπουλόνι
Κύκλος
(ίντσες)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 10-1/2 8 1-1/8 1.25 8
4 12-1/4 8 1-1/4 1.38 9-1/2
5 14-3/4 8 1-1/2 1.62 11-1/2
6 15-1/2 12 1-3/8 1.5 12-1/2
8 19 12 1-5/8 1.75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2.12 22-1/2
14 29-1/2 16 2-1/4 2.38 25
16 32-1/2 16 2-1/2 2.62 27-3/4
18 36 16 2-3/4 2.88 30-1/2
20 38-3/4 16 3 3.12 32-3/4
24 46 16 3-1/2 3.62 39
Ονομαστικό μέγεθος σωλήνων
NPS
(ίντσες)		 Κατηγορία 2500
Διάμετρος
Φλάντζα
(ίντσες)		 Αριθ.

Μπουλόνια		 Διάμετρος
Μπουλόνια
(ίντσες)		 Διάμετρος
Τρύπες μπουλονιών
(ίντσες)		 Μπουλόνι
Κύκλος
(ίντσες)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1.12 5-1/8
1-1/2 8 4 1-1/8 1.25 5-3/4
2 9-1/4 8 1 1.12 6-3/4
2-1/2 10-1/2 8 1-1/8 1.25 7-3/4
3 12 8 1-1/4 1.38 9
4 14 8 1-1/2 1.62 10-3/4
5 16-1/2 8 1-3/4 1.88 12-3/4
6 19 8 2 2.12 14-1/2
8 21-3/4 12 2 2.12 17-1/4
10 26-1/2 12 2-1/2 2.62 21-1/4
12 30 12 2-3/4 2.88 24-3/8



Κατηγορία 150 σωλήνας A105 Ansi B16.5 λαιμών Sch40 συγκόλλησης φλαντζών 0Κατηγορία 150 σωλήνας A105 Ansi B16.5 λαιμών Sch40 συγκόλλησης φλαντζών 1

Κατηγορία 150 σωλήνας A105 Ansi B16.5 λαιμών Sch40 συγκόλλησης φλαντζών 2



ετικέτα:

Φλάντζα Ansi B16.5 χάλυβα άνθρακα,

ΦΛΆΝΤΖΑ ANSI B16.5 B16.47 SORF,

ΦΛΑΝΤΖΑ Wnrf 150lbs 300lbs 316l
