ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80»

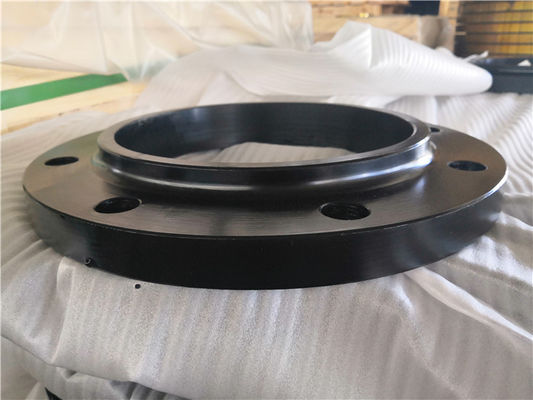

Μεγάλες Εικόνας : ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80»

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XF
Πιστοποίηση:	ISO9001 , PED AND AD2000 W0 ,MTC WITH EN 10204-3.1
Αριθμό μοντέλου:	1/2» - 80»

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pc
Τιμή:	1

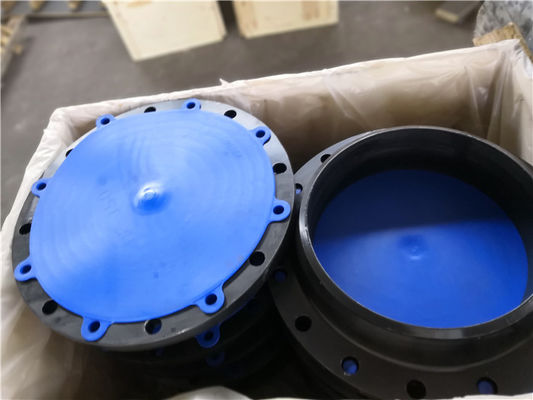

Συσκευασία λεπτομέρειες:	PLYWOODEN ΚΑΙ ΠΑΛΈΤΑ
Χρόνος παράδοσης:	30days
Όροι πληρωμής:	L/C, T/T, D/P, Western Union
Δυνατότητα προσφοράς:	2000Tons ένας μήνας

Επικοινωνία

ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80»

περιγραφή

Μέθοδος προϊόντων:	Σφυρηλατημένος	Υλικό:	Χάλυβας άνθρακα
Μέγεθος:	1/2» - 80»	Πίεση:	150LB-2500LB
Τύπος φλαντζών:	Λαιμός συγκόλλησης, ολίσθηση επάνω, τυφλή, συγκόλληση υποδοχών, περιτύλιξη jont, πιάτο και περασμένη	Επίστρωμα:	Μαύρο χρώμα, κίτρινο χρώμα, καυτός γαλβανισμένος, κρύο που γαλβανίζεται
Επιφάνεια:	ΑΥΞΗΜΕΝΟ ΠΡΟΣΩΠΟ, ΕΠΙΠΕΔΕΣ ΠΡΟΣΩΠΟ ΚΑΙ ΕΝΩΣΗ ΔΑΧΤΥΛΙΔΙΩΝ	ΠΕΡΑΣΜΕΝΟΣ ΚΛΩΣΤΉ ΤΥΠΟΣ:	NPT
Υψηλό φως:	150lbs φλάντζα χάλυβα άνθρακα , φλάντζα 2500lbs a105 , 80» φλάντζα a105

ANSI B16.5 ASME B16.47 150LBS-2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80»

ΟΛΙΣΘΗΣΗ ΣΤΗ ΦΛΑΝΤΖΑ, ΕΝΩΝΟΝΤΑΣ ΣΤΕΝΆ ΦΛΑΝΤΖΑ ΛΑΙΜΩΝ, ΤΥΦΛΗ ΦΛΑΝΤΖΑ, ΦΛΑΝΤΖΑ ΠΙΑΤΩΝ

ΦΛΑΝΤΖΑ ΣΥΓΚΟΛΛΗΣΗΣ ΥΠΟΔΟΧΩΝ, ΠΕΡΑΣΜΕΝΗ ΚΛΩΣΤΉ (NPT) ΦΛΆΝΤΖΑ, ΚΟΙΝΉ ΦΛΆΝΤΖΑ ΠΕΡΙΤΥΛΊΞΕΩΝ

Διαστάσεις φλαντζών Ansi B16.5

Κατηγορία 150 ASME B16.5 διαστάσεις στους ΚΚ

Κατηγορία 150 ASME B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	WN άντεξε την ταυτότητα (WB)	Dia. Βάση πλημνών (HB)	Dia. από την κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)
1⁄2	3.50	0,38	1.38	4	0,62	2.38	0,88	0,62	1.19	0,84	0,56	1.81
3⁄4	3.88	0,44	1.69	4	0,62	2.75	1.09	0,82	1.50	1.05	0,56	2.00
1	4.25	0,50	2.00	4	0,62	3.12	1.36	1.05	1.94	1.32	0,62	2.12
11⁄4	4.62	0,56	2.50	4	0,62	3.50	1.70	1.38	2.31	1.66	0,75	2.19
11⁄2	5.00	0,62	2.88	4	0,62	3.88	1.95	1.61	2.56	1.90	0,81	2.38
2	6.00	0,69	3.62	4	0,75	4.75	2.44	2.07	3.06	2.38	0,94	2.44
21⁄2	7.00	0,81	4.12	4	0,75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0,88	5.00	4	0,75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
31⁄2	8.50	0,88	5.50	8	0,75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0,88	6.19	8	0,75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0,88	7.31	8	0,88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0,94	8.50	8	0,88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0,88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

ΟΙ ΔΙΑΣΤΑΣΕΙΣ ΕΙΝΑΙ ΣΤΙΣ ΙΝΤΣΕΣ
Διάμετρος 1/8 τρυπών μπουλονιών» μεγαλύτερη από τη διάμετρο μπουλονιών

Κατηγορία 300 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 300 ASME B16.5 διαστάσεις φλαντζών στο χιλ.

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	WN άντεξε την ταυτότητα (WB)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)
1⁄2	3.75	0,50	1.38	4	0,63	2.62	0,88	0,62	1.50	0,84	0,81	2.00
3⁄4	4.62	0,56	1.69	4	0,75	3.25	1.09	0,82	1.88	1.05	0,94	2.19
1	4.88	0,62	2.00	4	0,75	3.50	1.36	1.05	2.12	1.32	1.00	2.38
11⁄4	5.25	0,69	2.50	4	0,75	3.88	1.70	1.38	2.50	1.66	1.00	2.50
11⁄2	6.12	0,75	2.88	4	0,88	4.50	1.95	1.61	2.75	1.90	1.13	2.63
2	6.50	0,81	3.62	8	0,75	5.00	2.44	2.07	3.31	2.38	1.25	2.69
21⁄2	7.50	0,94	4.12	8	0,88	5.88	2.94	2.47	3.94	2.88	1.44	2.94
3	8.25	1.06	5.00	8	0,88	6.62	3.57	3.07	4.62	3.50	1.63	3.06
31⁄2	9.00	1.12	5.50	8	0,88	7.25	4.07	3.55	5.25	4.00	1.69	3.13
4	10.00	1.19	6.19	8	0,88	7.88	4.57	4.03	5.75	4.50	1.82	3.32
5	11.00	1.31	7.31	8	0,88	9.25	5.66	5.05	7.00	5.56	1.94	3.82
6	12.50	1.38	8.50	12	0,88	10.62	6.72	6.07	8.12	6.63	2.00	3.82
8	15.00	1.56	10.62	12	1.00	13.00	8.72	7.98	10.25	8.63	2.38	4.32
10	17.50	1.81	12.75	16	1.12	15.25	10.88	10.02	12.62	10.75	2.56	4.56
12	20.50	1.94	15.00	16	1.25	17.75	12.88	12.00	14.75	12.75	2.82	5.06
14	23.00	2.06	16.25	20	1.25	20.25	14.14	13.25	16.75	14.00	2.94	5.56
16	25.50	2.19	18.50	20	1.38	22.50	16.16	15.25	19.00	16.00	3.19	5.69
18	28.00	2.31	21.00	24	1.38	24.75	18.18	17.25	21.00	18.00	3.44	6.19
20	30.50	2.44	23.12	24	1.38	27.00	20.20	19.25	23.12	20.00	3.69	6.32
22	33.00	2.57	25.25	24	1.63	29.25	22.22	21.25	25.25	22.00	3.93	6.43
24	36.00	2.69	27.62	24	1.63	32.00	24.25	23.25	27.62	24.00	4.13	6.56

* Για τον τύπο 21 φλαντζών η εξωτερική διάμετρος πλημνών αντιστοιχεί περίπου στην εξωτερική διάμετρο σωλήνων.
Σημείωση: Η εκτίμηση p/t από ASME B16.5 ισχύει μόνο για τον τύπο φλαντζών 05, 11, 12, 13 και 21 που έχει τα ονομαστικά μεγέθη μέχρι και συμπεριλαμβανομένου DN 600. Η εκτίμηση p/t όλων των άλλων φλαντζών θα συμφωνηθεί μεταξύ του κατασκευαστή και του αγοραστή.

Κατηγορία 400 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	3.75	0,56	1.38	4	0,63	2.62	0,88	1.5	0,84	0,88	2.06	*
3⁄4	4.62	0,62	1.69	4	0,75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0,69	2.00	4	0,75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0,81	2.50	4	0,75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0,88	2.88	4	0,88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0,75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0,88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0,88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.00	1.38	6.19	8	1.00	7.88	4.57	5.75	4.50	2.00	3.50	*
5	11.00	1.50	7.31	8	1.00	9.25	5.66	7.00	5.56	2.12	4.00	*
6	12.50	1.62	8.50	12	1.00	10.62	6.72	8.12	6.63	2.25	4.06	*
8	15.00	1.88	10.62	12	1.12	13.00	8.72	10.25	8.63	2.69	4.62	*
10	17.50	2.12	12.75	16	1.25	15.25	10.88	12.62	10.75	2.88	4.88	*
12	20.50	2.25	15.00	16	1.38	17.75	12.88	14.75	12.75	3.12	5.38	*
14	23.00	2.38	16.25	20	1.38	20.25	14.14	16.75	14.00	3.31	5.88	*
16	25.50	2.50	18.50	20	1.50	22.50	16.16	19.00	16.00	3.69	6.00	*
18	28.00	2.62	21.00	24	1.50	24.75	18.18	21.00	18.00	3.88	6.50	*
20	30.50	2.75	23.12	24	1.62	27.00	20.20	23.12	20.00	4.00	6.62	*
22	33.00	2.88	25.25	24	1.75	29.25	22.22	25.25	22.00	4.25	6.75	*
24	36.00	3.00	27.25	24	1.88	32.00	24.25	27.62	24.00	4.50	6.88	*

Διάμετρος 1/8 τρυπών μπουλονιών» μεγαλύτερη από τη διάμετρο μπουλονιών

Κατηγορία 600 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 600 ASME B16.5 τυφλές διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	3.75	0,56	1.38	4	0,63	2.62	0,88	1.50	0,84	0,88	2.06	*
3⁄4	4.62	0,62	1.69	4	0,75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0,69	2.00	4	0,75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0,81	2.50	4	0,75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0,88	2.88	4	0,88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0,75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0,88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0,88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.75	1.50	6.19	8	1.00	8.50	4.57	6.00	4.50	2.12	4.00	*
5	13.00	1.75	7.31	8	1.12	10.50	5.66	7.44	5.56	2.38	4.50	*
6	14.00	1.88	8.50	12	1.12	11.50	6.72	8.75	6.63	2.62	4.62	*
8	16.50	2.19	10.62	12	1.25	13.75	8.72	10.75	8.63	3.00	5.25	*
10	20.00	2.50	12.75	16	1.38	17.00	10.88	13.50	10.75	3.38	6.00	*
12	22.00	2.62	15.00	20	1.38	19.25	12.88	15.75	12.75	3.62	6.12	*
14	23.75	2.75	16.25	20	1.50	20.75	14.14	17.00	14.00	3.69	6.50	*
16	27.00	3.00	18.50	20	1.63	23.75	16.16	19.50	16.00	4.19	7.00	*
18	29.25	3.25	21.00	20	1.75	25.75	18.18	21.50	18.00	4.62	7.25	*
20	32.00	3.50	23.00	24	1.75	28.50	20.20	24.00	20.00	5.00	7.50	*
22	34.25	3.75	25.25	24	1.88	30.63	22.22	26.25	22.00	5.25	7.75	*
24	37.00	4.00	27.25	24	2.00	33.00	24.25	28.25	24.00	5.50	8.00	*

Κατηγορία 900 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 900 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	* WN άντεξε την ταυτότητα (WB)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)
3	9.50	1.50	5.00	8	1.00	7.50	3.57	*	5.00	3.50	2.12	4.00
4	11.50	1.75	6.19	8	1.25	9.25	4.57	*	6.25	4.50	2.75	4.50
5	13.75	2.00	7.31	8	1.38	11.00	5.66	*	7.50	5.56	3.12	5.00
6	15.00	2.19	8.50	12	1.25	12.50	6.72	*	9.25	6.63	3.38	5.50
8	18.50	2.50	10.63	12	1.50	15.50	8.72	*	11.75	8.63	4.00	6.38
10	21.50	2.75	12.75	16	1.50	18.50	10.88	*	14.50	10.75	4.25	7.25
12	24.00	3.12	15.00	20	1.50	21.00	12.88	*	16.50	12.75	4.63	7.88
14	25.25	3.38	16.25	20	1.63	22.00	14.14	*	17.75	14.00	5.12	8.38
16	27.75	3.50	18.50	20	1.75	24.25	16.16	*	20.00	16.00	5.25	8.50
18	31.00	4.00	21.00	20	2.00	27.00	18.18	*	22.25	18.00	6.00	9.00
20	33.75	4.25	23.00	20	2.13	29.50	20.20	*	24.50	20.00	6.25	9.75
24	41.00	5.50	27.25	20	2.63	35.50	24.25	*	29.50	24.00	8.00	11.50

Κατηγορία 1500 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 1500 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	Έτσι άντεξε την ταυτότητα (Sb)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	4.75	0,88	1.38	4	0,88	3.25	0,88	1.50	0,84	1.25	2.38	*
3⁄4	5.12	1.00	1.69	4	0,88	3.50	1.09	1.75	1.05	1.38	2.75	*
1	5.88	1.12	2.00	4	1.00	4.00	1.36	2.06	1.32	1.62	2.88	*
11⁄4	6.25	1.12	2.50	4	1.00	4.38	1.70	2.50	1.66	1.62	2.88	*
11⁄2	7.00	1.25	2.88	4	1.12	4.88	1.95	2.75	1.90	1.75	3.25	*
2	8.50	1.50	3.63	8	1.00	6.50	2.44	4.12	2.38	2.25	4.00	*
21⁄2	9.62	1.62	4.13	8	1.12	7.50	2.94	4.88	2.88	2.50	4.12	*
3	10.50	1.88	5.00	8	1.25	8.00	-	5.25	3.50	-	4.62	*
4	12.25	2.12	6.19	8	1.38	9.50	-	6.38	4.50	-	4.88	*
5	14.75	2.88	7.31	8	1.63	11.50	-	7.75	5.56	-	6.12	*
6	15.50	3.25	8.50	12	1.50	12.50	-	9.00	6.63	-	6.75	*
8	19.00	3.62	10.63	12	1.75	15.50	-	11.50	8.63	-	8.38	*
10	23.00	4.25	12.75	12	2.00	19.00	-	14.50	10.75	-	10.00	*
12	26.50	4.88	15.00	16	2.12	22.50	-	17.75	12.75	-	11.12	*
14	29.50	5.25	16.25	16	2.38	25.00	-	19.50	14.00	-	11.75	*
16	32.50	5.75	18.50	16	2.63	27.75	-	21.75	16.00	-	12.25	*
18	36.00	6.38	21.00	16	2.88	30.50	-	23.50	18.00	-	12.88	*
20	38.75	7.00	23.00	16	3.12	32.75	-	25.25	20.00	-	14.00	*
24	46.00	8.00	27.25	16	3.63	39.00	-	30.00	24.00	-	16.00	*

Κατηγορία 2500 φλάντζα Dimenisons ASME B16.5

Κατηγορία 2500 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	5.25	1.19	1.38	4	0,88	3.50	1.69	0,84	1.56	2.88	*
3⁄4	5.50	1.25	1.69	4	0,88	3.75	2.00	1.05	1.69	3.12	*
1	6.25	1.38	2.00	4	1.00	4.25	2.25	1.32	1.88	3.50	*
11⁄4	7.25	1.50	2.50	4	1.12	5.13	2.88	1.66	2.06	3.75	*
11⁄2	8.00	1.75	2.88	4	1.25	5.75	3.12	1.90	2.38	4.38	*
2	9.25	2.00	3.63	8	1.12	6.75	3.75	2.38	2.75	5.00	*
21⁄2	10.50	2.25	4.13	8	1.25	7.75	4.50	2.88	3.12	5.62	*
3	12.00	2.62	5.00	8	1.38	9.00	5.25	3.50	-	6.62	*
4	14.00	3.00	6.19	8	1.63	10.75	6.50	4.50	-	7.50	*
5	16.50	3.62	7.31	8	1.88	12.75	8.00	5.56	-	9.00	*
6	19.00	4.25	8.50	8	2.12	14.50	9.25	6.63	-	10.75	*
8	21.75	5.00	10.63	12	2.12	17.25	12.00	8.63	-	12.50	*
10	26.50	6.50	12.75	12	2.63	21.25	14.75	10.75	-	16.50	*
12	30.00	7.25	15.00	12	2.88	24.38	17.38	12.75	-	18.25	*

ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80» 7

ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80» 8

ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80» 9

ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80» 10

ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80» 11

Πρόσωπο επαφών: TINA

Ηλεκτρονικό ταχυδρομείο: το info12@hbxfgj.com

WhatsApp: 0086-18031772025

Wechat: 965397089

ετικέτα:

Φλάντζα Ansi B16.5 χάλυβα άνθρακα,

ΦΛΆΝΤΖΑ ANSI B16.5 B16.47 SORF,

ΦΛΑΝΤΖΑ Wnrf 150lbs 300lbs 316l

Στοιχεία επικοινωνίας

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Υπεύθυνος Επικοινωνίας: Miss. Mandy Liu

Τηλ.:: 0086 18903173335

Φαξ: 86-0317-6853077-6723871

Άλλα προϊόντα

16" Ansi B16 5 Weld Neck Flange 150 Μαύρη επικάλυψη χρώματος

Προσαρμογή: COEM, ODM

Μέγεθος: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Επιχρισμός: Μαύρο χρώμα

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

Σιδερένιο χάλυβα άνθρακα

Επιχρισμός: Μαύρο χρώμα

Εκτίμηση πίεσης: ΚΑΛΑΣΙΑ 150-ΚΑΛΑΣΙΑ 2500,Κατηγορία 150,Κατηγορία 300,Κατηγορία 400,Κατηγορία 600,Κατηγορία 900,Κατηγ

Τύπος προσώπου: Το RF, το χρώμα RTJ.Black, το κίτρινο χρώμα, το διαφανές χρώμα, η κρύα και καυτή εμβύθιση γαλβανίζου

Τεχνικές: Σφυρηλατημένος

Χάλυβα κράμα Sch 40 Φλάνσα Asme B16.47 Ser B επικαλυμμένο με μαύρη μπογιά

Υλικό: Χάλυβας άνθρακα, A105,A105N,ASTM A350 LF2,Ατσάλι από ανοξείδωτο χάλυβα, κράμα χάλυβα

Μέγεθος: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

3/4" Asme B16.5 Χάλυβα άνθρακα Φλάνς λαιμού ζύλωσης Std πάχος OEM προσαρμογή

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

Δάχος: ΣΤΔ, SCH40, SCH80, SCH160.

Εκτίμηση πίεσης: ΚΑΛΑΣΙΑ 150-ΚΑΛΑΣΙΑ 2500,Κατηγορία 150,Κατηγορία 300,Κατηγορία 400,Κατηγορία 600,Κατηγορία 900,Κατηγ

Η μέθοδος ASTM A350 LF2 για τις πεταμένες φλέβες από ανοξείδωτο χάλυβα ANSI B16.5 ASME B16.47

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

Μέγεθος: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Τεχνικές: Σφυρηλατημένος

Υλικό: Χάλυβας άνθρακα, A105,A105N,ASTM A350 LF2,Ατσάλι από ανοξείδωτο χάλυβα, κράμα χάλυβα

ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80»

ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80»

ANSI B16.5 ASME B16.47 150LBS - 2500LBS 1/2 ΦΛΑΝΤΖΏΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ A105» - 80»

150lbs φλάντζα χάλυβα άνθρακα

φλάντζα 2500lbs a105

80» φλάντζα a105

Διαστάσεις φλαντζών Ansi B16.5

Κατηγορία 150 ASME B16.5 διαστάσεις στους ΚΚ

Κατηγορία 300 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 300 ASME B16.5 διαστάσεις φλαντζών στο χιλ.

Κατηγορία 400 Ansi B16.5 διαστάσεις φλαντζών

Κατηγορία 600 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 600 ASME B16.5 τυφλές διαστάσεις φλαντζών

Κατηγορία 900 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 1500 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 2500 φλάντζα Dimenisons ASME B16.5

Φλάντζα Ansi B16.5 χάλυβα άνθρακα,

ΦΛΆΝΤΖΑ ANSI B16.5 B16.47 SORF,
