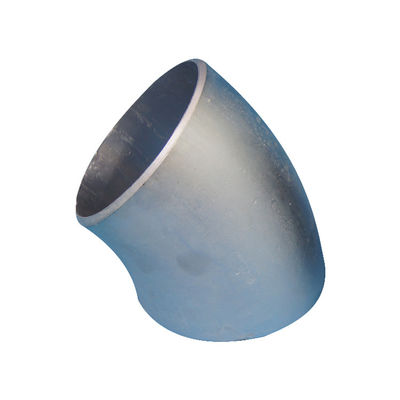

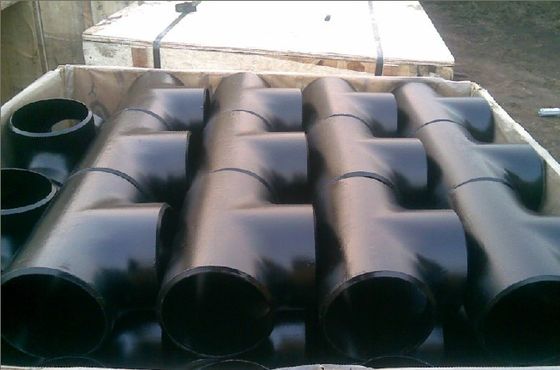

Τοποθέτηση σωληνώσεων Asme B16 9 μαύρο αντιοξειδωτικό πετρέλαιο μειωτών ΚΑΠ Sch40 Sch80 γραμμάτων Τ αγκώνων

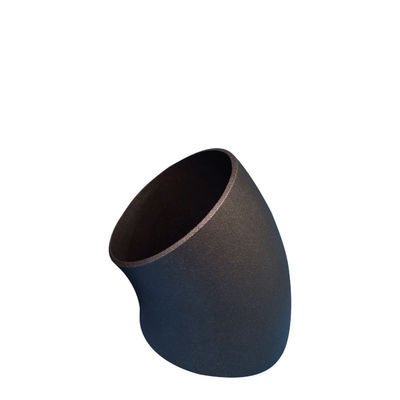

Αγκώνας τοποθετήσεων σωληνώσεων B16.9 Γράμμα Τ Μειωτής ΚΑΠ Sch40 Sch80 Μαύρος Αντιοξειδωτικό πετρέλαιο

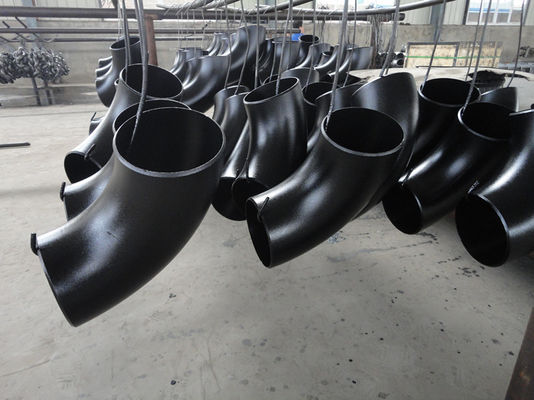

Μια από τις πιό κοινές μεθόδους για τους αγκώνες χρησιμοποιεί καυτό mandrel που κάμπτει από τους ευθείς σωλήνες χάλυβα. Μετά από να θερμάνει το σωλήνα χάλυβα σε μια ανυψωμένη θερμοκρασία, ο σωλήνας ωθείται, επεκταμένος, κάμψη από τα εσωτερικά εργαλεία mandrel βαθμιαία. Η εφαρμογή της καυτής mandrel κάμψης μπορεί να κατασκευάσει έναν ευρύ άνευ ραφής αγκώνα σειράς μεγέθους. Τα χαρακτηριστικά mandrel της κάμψης είναι εξαρτώνται έντονα από την ακέραιες μορφή και τις διαστάσεις mandrel. Τα χρησιμοποιώντας πλεονεκτήματα των καυτών κάμπτοντας αγκώνων περιλαμβάνουν τη μικρότερη απόκλιση πάχους και την ισχυρότερη κάμπτοντας ακτίνα από άλλο κάμπτοντας τύπο μεθόδου. Εν τω μεταξύ, η χρησιμοποίηση της κάμψης αντί των προκατασκευασμένων κάμψεων μειώνει ουσιαστικά τον αριθμό συγκολλήσεων που απαιτούνται. Αυτό μειώνει το ποσό εργασίας που απαιτείται και αυξάνει την ποιότητα και τη δυνατότητα χρησιμοποίησης των σωλήνων. Εντούτοις, η κρύα κάμψη είναι η διαδικασία καμμμένος τον ευθύ σωλήνα χάλυβα στις κανονικές θερμοκρασίες σε μια κάμπτοντας μηχανή. Η κρύα κάμψη είναι κατάλληλη για τους σωλήνες με μια εξωτερική διάμετρο 17,0 έως 219,1 χιλ., και το πάχος τοίχων 2,0 έως 28,0 χιλ. Η συνιστώμενη κάμπτοντας ακτίνα είναι 2,5 Χ. Κανονικά σε μια κάμπτοντας ακτίνα 40D. Με τη χρησιμοποίηση του κρύου που κάμπτει, μπορούμε να πάρουμε τους μικρούς αγκώνες ακτίνας, αλλά πρέπει να συσκευάσουμε τα internals με την άμμο για να αποτρέψουμε το ζάρωμα. Η κρύα κάμψη είναι μια γρήγορη και ανέξοδη κάμπτοντας μέθοδος. Είναι μια ανταγωνιστική επιλογή για τις σωληνώσεις και τα μέρη μηχανών.

Ενωμένη στενά διαδικασία παραγωγής αγκώνων (μικρός & μεγάλος)

Οι ενωμένοι στενά αγκώνες γίνονται από τα πιάτα χάλυβα, έτσι δεν είναι άνευ ραφής αγκώνες χάλυβα. Χρησιμοποιήστε μια φόρμα και πιέστε το πιάτο χάλυβα στη μορφή του αγκώνα, κατόπιν συγκόλληση η ραφή για να είστε ένας αγκώνας χάλυβα τέρματος. Είναι η παλαιά μέθοδος παραγωγής των αγκώνων. Πρόσφατα έτη οι μικροί αγκώνες μεγεθών κατασκευάζονται σχεδόν από τους σωλήνες χάλυβα τώρα. Για τους μεγάλους αγκώνες μεγέθους, παραδείγματος χάριν, είναι πολύ δύσκολο να παραχθούν οι αγκώνες άνω των 36» OD από τους σωλήνες χάλυβα. Έτσι γίνεται συνήθως από τα πιάτα χάλυβα, που πιέζουν το πιάτο στη μορφή του μισού αγκώνα, και που ενώνουν στενά τα δύο μισά από κοινού. Δεδομένου ότι οι αγκώνες είναι ενωμένοι στενά στο σώμα του, η επιθεώρηση της ένωσης συγκόλλησης είναι απαραίτητη. Συνήθως χρησιμοποιούμε την επιθεώρηση ακτίνας X ως NDT.

ASTM A234

Αυτή η προδιαγραφή καλύπτει τις επεξεργασμένες συναρμολογήσεις χάλυβα άνθρακα & χάλυβα κραμάτων της άνευ ραφής και ενωμένης στενά κατασκευής. Εκτός αν η άνευ ραφής ή ενωμένη στενά κατασκευή διευκρινίζεται στη διαταγή, καθεμία μπορεί να εφοδιαστεί στην επιλογή του προμηθευτή. Όλες οι ενωμένες στενά συναρμολογήσεις κατασκευής σύμφωνα με αυτά τα πρότυπα παρέχονται την ακτινογραφία 100%. Κάτω από ASTM A234, διάφοροι βαθμοί είναι διαθέσιμοι ανάλογα με τη χημική σύνθεση. Η επιλογή θα εξαρτώταν από το υλικό σωλήνων που συνδέεται με αυτές τις συναρμολογήσεις.

Μερικοί από τους βαθμούς διαθέσιμους κάτω από αυτήν την προδιαγραφή και την αντιστοιχία συνδεδεμένη υλική προδιαγραφή σωλήνων παρατίθενται κατωτέρω:

ASTM A403

Αυτή η προδιαγραφή καλύπτει δύο γενικές κατηγορίες, WP & χρώμιο, των επεξεργασμένων ωστενιτικών συναρμολογήσεων ανοξείδωτου της άνευ ραφής και ενωμένης στενά κατασκευής.
Οι συναρμολογήσεις κατηγορίας WP κατασκευάζονται στις απαιτήσεις ASME B16.9 & ASME B16.28 και υποδιαιρούνται σε τρεις υποκατηγορίες ως εξής:

• WP – SManufactured από το άνευ ραφής προϊόν με μια άνευ ραφής μέθοδο κατασκευής.
• WP – Το W αυτές οι συναρμολογήσεις περιέχει τις συγκολλήσεις και όλες οι συγκολλήσεις που γίνονται από τον κατασκευαστή συναρμολογήσεων συμπεριλαμβανομένης της αρχικής συγκόλλησης σωλήνων εάν ο σωλήνας ενώθηκε στενά με την προσθήκη του υλικού υλικών πληρώσεως ακτινογραφούνται. Εντούτοις καμία ακτινογραφία δεν γίνεται για την αρχική συγκόλληση σωλήνων εάν ο σωλήνας ενώθηκε στενά χωρίς την προσθήκη του υλικού υλικών πληρώσεως.
• WP-WX αυτές οι συναρμολογήσεις περιέχουν τις συγκολλήσεις και όλες οι συγκολλήσεις είτε που γίνονται από τον κατασκευαστή συναρμολογήσεων είτε από τον κατασκευαστή αρχικού υλικού ακτινογραφούνται.

Οι συναρμολογήσεις χρωμίου κατηγορίας κατασκευάζονται στις απαιτήσεις mss-SP-43 και δεν απαιτούν τη μη καταστρεπτική εξέταση.

Κάτω από ASTM A403 διάφοροι βαθμοί είναι διαθέσιμοι ανάλογα με τη χημική σύνθεση. Η επιλογή θα εξαρτώταν από το υλικό σωλήνων που συνδέεται με αυτές τις συναρμολογήσεις. Μερικοί από τους βαθμούς διαθέσιμους κάτω από αυτήν την προδιαγραφή και την αντιστοιχία συνδεδεμένη υλική προδιαγραφή σωλήνων παρατίθενται κατωτέρω:

ASTM A420

Αυτή η προδιαγραφή καλύπτει τις επεξεργασμένες συναρμολογήσεις χάλυβα άνθρακα και χάλυβα κραμάτων της άνευ ραφής & ενωμένης στενά κατασκευής προοριζόμενης για τη χρήση στις χαμηλές θερμοκρασίες. Καλύπτει τέσσερις βαθμούς WPL6, WPL9, WPL3 & WPL8 ανάλογα με τη χημική σύνθεση. Οι συναρμολογήσεις WPL6 είναι αντίκτυπος που εξετάζεται temp – 50° Γ, WPL9 σε -75° Γ, WPL3 σε -100° Γ και WPL8 στη θερμοκρασία -195° Γ.

Οι επιτρεπόμενες εκτιμήσεις πίεσης για τις συναρμολογήσεις μπορούν να υπολογιστούν όπως για τον ευθύ χωρίς συγκόλληση σωλήνα σύμφωνα με τους κανόνες που θεσπίζονται στο εφαρμόσιμο τμήμα ASME B31.3.

Το πάχος τοίχων σωλήνων και ο υλικός τύπος θα είναι αυτό με το οποίο οι συναρμολογήσεις έχουν διαταχτεί για να χρησιμοποιηθούν, η ταυτότητά τους στις συναρμολογήσεις είναι αντί των σημαδιών εκτίμησης πίεσης.
