Λεπτομέρειες:
|
| Υλικό: | 304, 304L, 321, 316, 316L, κ.λπ. | Πάχος: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| Μέγεθος: | 1/2» σε 48» | Πρότυπα: | ASME, MSS, HG, DIN, JIS, ΜΒ |
| τύπος: | 90 βαθμός μακροχρόνια ακτίνα, σύντομη ακτίνα 90 βαθμού, 45 βαθμός μακροχρόνια ακτίνα, επιστροφής ζών | ||
| Υψηλό φως: | 316 ΑΓΚΏΝΑΣ Ansi B16.9 ButtWeld,ΑΓΚΩΝΑΣ 304 321 ButtWeld,ΑΓΚΏΝΑΣ SCH120 XXS άνευ ραφής |
||

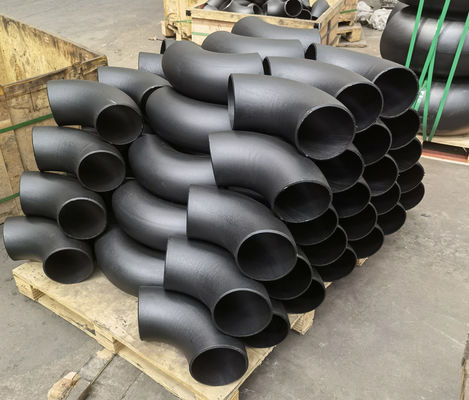

ΆΚΡΗ ANSI Β 16,9 ΠΟΥ ΕΝΏΝΟΝΤΑΙ ΣΤΕΝΆ & ΆΝΕΥ ΡΑΦΉΣ SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW
1. Υλικό: 304, 304L, 321, 316, 316L, κ.λπ.
2. Πρότυπα: ASME, MSS, HG, DIN, JIS, ΜΒ
3. Τύπος: 90 βαθμός μακροχρόνια ακτίνα, σύντομη ακτίνα 90 βαθμού, 45 βαθμός μακροχρόνια ακτίνα, επιστροφής ζώνη 180 βαθμού
Προσφέρουμε τις υγειονομικές συναρμολογήσεις, τις υγειονομικές συναρμολογήσεις ανοξείδωτου, και τα εξαρτήματα σωλήνων ανοξείδωτου που κατασκευάζονται χρησιμοποιώντας το βέλτιστο ποιοτικό ανοξείδωτο. Η ποικιλία μας υγειονομικού γράμματος Τ ανοξείδωτου είναι γνωστή μεταξύ του πελάτη λόγω της εκτατής δύναμής της. Αυτά τα εξαρτήματα σωλήνων χάλυβα στους διάφορους βαθμούς και τα τέρματα σύμφωνα με τις ανάγκες.
Προδιαγραφή του ενωμένου στενά άκρη αγκώνα ανοξείδωτου:
| Προδιαγραφή | Τύπος | Στοιχεία |
| Μέγεθος | 90 βαθμός μακρύς/απότομα ακτίνα 45 βαθμός μακροχρόνια ακτίνα |
Άνευ ραφής 1/2» - 20» (DN15-DN500) Ενωμένο στενά 1/2» - 48» (DN15-DN1200) |
| επιστροφής ζώνη 180 βαθμού | Άνευ ραφής 1/2» - 4» (DN15-DN100) | |
| Πάχος τοίχων | 90 βαθμός μακρύς/απότομα ακτίνα 45 βαθμός μακροχρόνια ακτίνα |
SCH5S-SCH160 |
| επιστροφής ζώνη 180 βαθμού | SCH5S-SCH80S | |
| Υλικό | 304, 304L, 321, 316, 316L, κ.λπ. | |
| Πρότυπα | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
Τύποι ενωμένων στενά άκρη αγκώνων ανοξείδωτου:
Τεχνική παράμετρος:
| Άκρη-ενώνοντας στενά Ansi B16.9 αγκώνων | ||||
| Ονομαστική διάμετρος | Έξω
Diameter/mm |
Κέντρο σε End/mm | ||
|

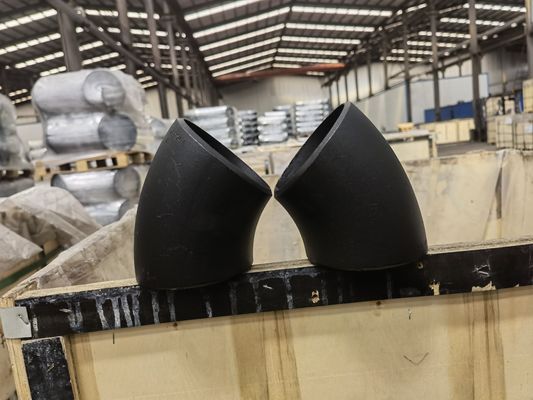

αγκώνας 45 βαθμού
|

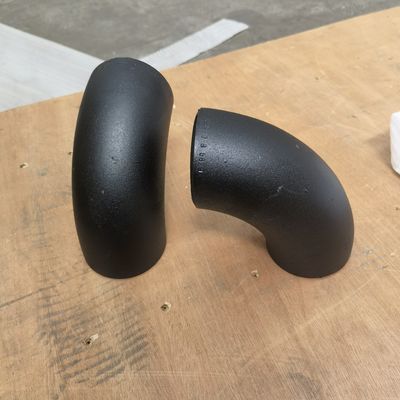

αγκώνας 90 βαθμού | |||
| DN | OD | Μακροχρόνια ακτίνα | Μακροχρόνια ακτίνα | Σύντομη ακτίνα |
| 1/2 | 21.3 | 15.7 | 38.1 | - |
| 3/4 | 26.7 | 19.1 | 38.1 | - |
| 1 | 33.4 | 22.4 | 38.1 | 25.4 |
| 1 1/4 | 42.2 | 25.4 | 47.8 | 31.8 |
| 1 1/2 | 48.3 | 28.4 | 57.2 | 38.1 |
| 2 | 60.3 | 35.1 | 76.2 | 50.8 |
| 2 1/2 | 73 | 44.5 | 95.3 | 63.5 |
| 3 | 88.9 | 50.8 | 114.3 | 76.2 |
| 3 1/2 | 101.6 | 57.2 | 133.4 | 88.9 |
| 4 | 114.3 | 63.5 | 152.4 | 101.6 |
| 5 | 141.3 | 79.2 | 190.5 | 127 |
| 5 | 168.3 | 95.3 | 228.6 | 152.4 |
| 8 | 219.1 | 127 | 304.8 | 203.2 |
| 10 | 273.1 | 158.8 | 381 | 254 |
| 12 | 323.9 | 190.5 | 457.2 | 304.8 |
| 14 | 355.6 | 222.3 | 533.4 | 355.6 |
| 16 | 406.4 | 254 | 609.6 | 406.4 |
| 18 | 457.2 | 285.8 | 685.8 | 457.2 |
| 20 | 508 | 317.5 | 762 | 508 |
| 22 | 558.8 | 342.9 | 838.2 | 558.8 |
| 24 | 609.6 | 381 | 914.4 | 609.6 |
Προδιαγραφή του ενωμένου στενά άκρη αγκώνα ανοξείδωτου:
| Προδιαγραφή | Τύπος | Στοιχεία |
| Μέγεθος | 90 βαθμός μακρύς/απότομα ακτίνα 45 βαθμός μακροχρόνια ακτίνα |
Άνευ ραφής 1/2» - 20» (DN15-DN500) Ενωμένο στενά 1/2» - 48» (DN15-DN1200) |
| επιστροφής ζώνη 180 βαθμού | Άνευ ραφής 1/2» - 4» (DN15-DN100) | |
| Πάχος τοίχων | 90 βαθμός μακρύς/απότομα ακτίνα 45 βαθμός μακροχρόνια ακτίνα |
SCH5S-SCH160 |
| επιστροφής ζώνη 180 βαθμού | SCH5S-SCH80S | |
| Υλικό | 304, 304L, 321, 316, 316L, κ.λπ. | |
| Πρότυπα | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
