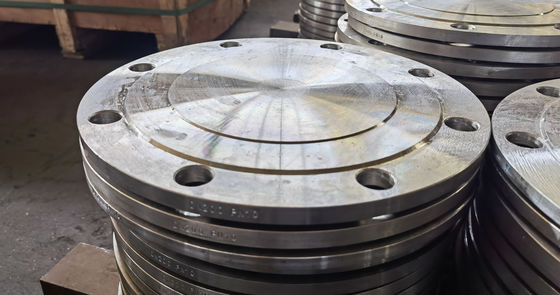

6 10 16 25 40 φλάντζες DN10 φραγμών PN160 στη γαλβανισμένη κρύο φλάντζα DN1600

Μεγάλες Εικόνας : 6 10 16 25 40 φλάντζες DN10 φραγμών PN160 στη γαλβανισμένη κρύο φλάντζα DN1600

Λεπτομέρειες:

Τόπος καταγωγής:	Κατασκευασμένος στην Κίνα
Μάρκα:	GOST 33259
Πιστοποίηση:	iso9001 PED2000
Αριθμό μοντέλου:	N6/PN16/PN25/PN40/PN100/PN160

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	2Tons
Τιμή:	1
Συσκευασία λεπτομέρειες:	τα πλόιμα πρότυπα εξαγωγής οι περιπτώσεις
Χρόνος παράδοσης:	5
Όροι πληρωμής:	L/C, D/A, D/P, T/T
Δυνατότητα προσφοράς:	5000TONS ΕΝΑΣ ΜΗΝΑΣ

Επικοινωνία

6 10 16 25 40 φλάντζες DN10 φραγμών PN160 στη γαλβανισμένη κρύο φλάντζα DN1600

περιγραφή

Υλικό:

CT20 SS304/304L SS316/316L

Επίστρωμα:

Καυτός γαλβανισμένος, κρύο που γαλβανίζονται και πετρέλαιο

Πίεση:

PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160

Υψηλό φως:

40 φλάντζες DN10 φραγμών PN160

25 φλάντζες φραγμών PN160 που γαλβανίζονται

DN1600 γαλβανισμένη κρύο φλάντζα

Gost 12820-80 το /12821-80 ΜΈΓΕΘΟΣ DN10 φλαντζών PN6/PN16/PN25/PN40/PN100/PN160 σε DN1600

Gost 12820-80 διαστάσεις φλαντζών

Αγοράστε μεγάλο ή μικρό Gost ποσότητας 12821 φλάντζες, GOST τυφλή φλάντζα, Gost 12815 φλάντζες σε απορριμμένες τιμές

Έχουμε μια τεράστια επιλογή Gost που 33259 φλάντζα, βάζουν φλάντζα Gost 12820 στις χαμηλές τιμές στην Κίνα, ελέγχουν Gost τη διάσταση φλαντζών προτύπων

Gost η φλάντζα είναι ένα σύστημα φλαντζών που είναι από τη Ρωσία. GOST, είναι μια αναφορά σε ένα σύνολο τεχνικών προτύπων, τα οποία έχουν διατηρηθεί από το ευρω-ασιατικό Συμβούλιο για την τυποποίηση, τη μετρολογία και την πιστοποίηση (EASC) καθώς επίσης και μια περιφερειακή οργάνωση προτύπων που λειτουργεί κάτω από την προστασία της Κοινοπολιτείας των ανεξάρτητων πολιτειών (ΚΑΚ). GOST περιλαμβάνει όλα τα είδη των ρυθμισμένων προτύπων με τα παραδείγματα που κυμαίνονται από τους κανόνες χαρτογράφησης για την τεκμηρίωση σχεδίου, παραδείγματος χάριν, GOST 12821-80 περασμένες κλωστή φλάντζες ως τις συνταγές και τα θρεπτικά γεγονότα των εμπορικών σημάτων σοβιετικός-εποχής.

GOST φλάντζα τυποποιημένο DIN	6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64
GOST τυποποιημένο Ansi φλαντζών	Κατηγορία 150 λίβρες, 300 λίβρες, 600 λίβρες, 900 λίβρες, 1500 λίβρες, 2500 λίβρες
GOST φλάντζα τυποποιημένο UNI	6Bar 10Bar 16Bar 25Bar 40Bar
GOST το τυποποιημένο EN φλαντζών	6Bar 10Bar 16Bar 25Bar 40Bar
GOST τυποποιημένο GOST φλαντζών	5K, 10 Κ, 16 Κ 20 Κ, 30 Κ, 40 Κ, 63 Κ
Κύριοι τύποι	Σφυρηλατημένος/πέρασε κλωστή/βιδωμένος/πιάτο
Ενισχυτικό υλικό φλαντζών	Στόλισμα, ένωση δαχτυλιδιών, μπουλόνια φλαντζών
Οι περισσότεροι κοινοί τύποι GOST φλαντζών	Φλάντζα δαχτυλιδιών συγκόλλησης υποδοχών (SWRF), GOST Περασμένη κλωστή φλάντζα δαχτυλιδιών, GOST Τυφλή φλάντζα δαχτυλιδιών (BLRF), GOST Φλάντζα δαχτυλιδιών λαιμών συγκόλλησης (WNRF), GOST Ολίσθηση-στη φλάντζα δαχτυλιδιών (SORF), GOST Κοινή φλάντζα τύπων δαχτυλιδιών (RTJF), GOST Κοινή φλάντζα δαχτυλιδιών περιτυλίξεων (LJRF), GOST
Συνδέστε τον τύπο προσώπου φλαντζών τύπων	Αυξημένο πρόσωπο (RF), κοινό (RTJ), επίπεδο πρόσωπο τύπων δαχτυλιδιών (ΓΦ), μεγάλος άνδρα-γυναίκας (LMF), περιτύλιξη-κοινό πρόσωπο (LJF), μικρός άνδρα-γυναίκας (SMF), μικρή γλώσσα, μεγάλη γλώσσα & αυλάκι, αυλάκι
GOST πιστοποιητικά δοκιμής φλαντζών σωλήνων	EN 10204/3.1B Πιστοποιητικό πρώτων υλών 100% έκθεση δοκιμής ακτινογραφιών Έκθεση επιθεώρησης τρίτου, κ.λπ.
Τεχνική παραγωγής	Σφυρηλατημένος, υποβαλλόμενος σε θερμοθεραπεία και επεξεργασμένος στη μηχανή

Διαστάσεις & μάζες GOST 12820-80 της φλάντζας PN0.6MPa

Давление PN = 0,6 МПа (6 кгс/с м ²)
Наименование	Δ, мм	D1, мм	dв, мм	β, мм	δ, мм	отв., шт.	Масса, кг.
Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)	80	55	19	10	11	4	0,33
Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)	90	65	26	12			0,53
Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)	100	75	33	12			0,64
Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)	120	90	39	13	14		1,01
Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)	130	100	46	13			1,21
Фланец плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)	140	110	59	13			1,33
Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)	160	130	78	13			1,63
Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)	185	150	91	15	18		2,44
Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)	205	170	110	15			2,85
Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)	235	200	135	17		8	3,88
Фланец плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)	260	225	161	17			4,39
Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)	315	280	222	19			5,89
Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)	370	335	273	20		12	7,67
Фланец плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)	435	395	325	20	22		10,28
Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)	485	445	377	22			12,58
Фланец плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)	535	495	426	24		16	15,2
Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)	640	600	530	25		16	19,72
Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)	755	705	630	25	26	20	26,24
Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)	975	920	820	27	30	24	46,14
Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)	1 175	1 120	1 020	31	30	28	64,36
Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)	1 400	1 340	1 220	34	33	32	99,03

Dy Проход условный	PY 0,6 МПа (6 кгс/см2)
	dн	dв	β	Масса, кг
	dн	dв	β	с соединительным выступом	с выступом	с впадиной
10	14	15	10	0,31	0,31	0,30
15	18	19	10	0,33	0,33	0,32
20	25	26	12	0,53	0,53	0,51
25	32	33	12	0,64	0,64	0,62
32	38	39	13	1,01	1,02	0,98
40	45	46		1,21	1,19	1,16
50	57	59		1,33	1,30	1,27
65	76	78		1,63	1,60	1,55
80	89	91	15	2,44	2,40	2,35
100	108 (А)	110		2,85	2,81	2,72
100	114 (Б)	116		2,73	2,66	2,60
125	133 (А)	135	17	3,88	3,84	3,70
125	140 (Б)	142		3,68	3,59	3,50
150	152 (А)	154		4,63	4,65	4,43
	159 (Б)	161		4,39	4,36	4,19
	168 (В)	170		4,09	3,98	3,89
(175)	194	196	19	5,36	5,33	5,14
200	219	222		5,89	5,86	5,65
(225)	245	245		6,60	6,60	6,29
250	273	273	20	7,67	7,64	7,34
300	325	325	20	10,28	10,18	9,74
350	377	377	22	12,58	12,45	12,00
400	426	426	24	15,20	15,07	14,53
(450)	480	480	24	17,25	17,04	16,52
500	530	530	25	19,72	19,57	18,86
600	630	630	25	26,24	25,91	24,96
(700)	720	720	27	36,68	36,27	35,28
800	820	820	27	46,14	45,66	43,65
(900)	920	920	29	55,10	-	-
1000	1020	1020	31	64,36
1200	1220	1220	34	99,03
1400	1420	1420	43	161,45
1600	1620	1620	48	203,05

GOST/ГОСТ 12820-80 ΦΛΆΝΤΖΑ PN1.0MPA ΠΟΥ ΣΦΥΡΗΛΑΤΕΊΤΑΙ

Давление PN = 1,0 МПа (10 кгс/с м ²)
Наименование	Δ, мм	D1, мм	dв, мм	β, мм	δ, мм	отв., шт.	Масса, кг.
Фланец плоский ГОСТ 12820-80 (01) 1-15-10 ст.3 (20)	95	65	19	10	14	4	0,51
Фланец плоский ГОСТ 12820-80 (01) 1-20-10 ст.3 (20)	105	75	26	12			0,74
Фланец плоский ГОСТ 12820-80 (01) 1-25-10 ст.3 (20)	115	85	33	12			0,89
Фланец плоский ГОСТ 12820-80 (01) 1-32-10 ст.3 (20)	135	100	39	14	18		1,4
Фланец плоский ГОСТ 12820-80 (01) 1-40-10 ст.3 (20)	145	110	46	15			1,71
Фланец плоский ГОСТ 12820-80 (01) 1-50-10 ст.3 (20)	160	125	59	15			2,06
Фланец плоский ГОСТ 12820-80 (01) 1-65-10 ст.3 (20)	180	145	78	17			2,8
Фланец плоский ГОСТ 12820-80 (01) 1-80-10 ст.3 (20)	195	160	91	17			3,19
Фланец плоский ГОСТ 12820-80 (01) 1-100-10 ст.3 (20)	215	180	110	19		8	3,96
Фланец плоский ГОСТ 12820-80 (01) 1-125-10 ст.3 (20)	245	210	135	21			5,4
Фланец плоский ГОСТ 12820-80 (01) 1-150-10 ст.3 (20)	280	240	161	21	22		6,62
Фланец плоский ГОСТ 12820-80 (01) 1-200-10 ст.3 (20)	335	295	222	21			8,05
Фланец плоский ГОСТ 12820-80 (01) 1-250-10 ст.3 (20)	390	350	273	23		12	10,65
Фланец плоский ГОСТ 12820-80 (01) 1-300-10 ст.3 (20)	440	400	325	24		12	12,9
Фланец плоский ГОСТ 12820-80 (01) 1-350-10 ст.3 (20)	500	460	377	24		16	15,85
Фланец плоский ГОСТ 12820-80 (01) 1-400-10 ст.3 (20)	565	515	426	26	26	16	21,56
Фланец плоский ГОСТ 12820-80 (01) 1-500-10 ст.3 (20)	670	620	530	28	26	20	27,7
Фланец плоский ГОСТ 12820-80 (01) 1-600-10 ст.3 (20)	780	725	630	31	30	20	39,4
Фланец плоский ГОСТ 12820-80 (01) 1-800-10 ст.3 (20)	1010	950	820	37	33	24	79,16
Фланец плоский ГОСТ 12820-80 (01) 1-1000-10 ст.3 (20)	1220	1160	1020	43	33	28	118,43
Фланец плоский ГОСТ 12820-80 (01) 1-1200-10 ст.3 (20)	1455	1380	1220	51	39	32	197,44

Dy Проход условный	PY 1,0 МПа (10 кгс/см2)
	dн	dв	β	Масса, кг
	dн	dв	β	с соединительным выступом	с выступом	с впадиной
10	14	15	10	0,46	0,46	0,44
15	18	19	10	0,51	0,51	0,49
20	25	26	12	0,74	0,75	0,71
25	32	33	12	0,89	0,89	0,84
32	38	39	14	1,40	1,39	1,34
40	45	46	15	1,71	1,72	1,67
50	57	59	15	2,06	2,03	1,99
65	76	78	17	2,80	2,77	2,69
80	89	91	17	3,19	3,13	3,08
100	108 (А)	110	19	3,96	3,94	3,76
100	114 (Б)	116	19	3,81	3,76	3,61
125	133 (А)	135	21	5,40	5,38	5,18
125	140 (Б)	142		5,15	5,08	4,93
150	152 (А)	154		6,92	6,97	6,62
	159 (Б)	161		6,62	6,62	6,33
	168 (В)	170		6,24	6,17	5,95
(175)	194	196		7,32	7,31	7,02
200	219	222		8,05	8,04	7,71
(225)	245	245		9,30	9,30	9,05
250	273	273	23	10,65	10,66	10,22
300	325	325	24	12.90	12,89	12,21
350	377	377	24	15,85	15,79	14,96
400	426	426	26	21,56	21,51	20,49
(450)	480	480	26	22,76	22,68	21,67
500	530	530	28	22,70	28,02	26,86
600	630	630	31	39,40	39,26	37,48
(700)	720	720	34	59,46	58,58	56,45
800	820	820	37	79,16	77,89	76,08
(900)	920	920	40	94,13	-	-
1000	1020	1020	43	118,43
1200	1220	1222	51	197,44
1400	1420	1420	60	278,92
1600	1620	1620	70	422,65

GOST/ГОСТ 12820-80 ΦΛΆΝΤΖΑ PN1.6MPA ΠΟΥ ΣΦΥΡΗΛΑΤΕΊΤΑΙ

Давление PN = 1,6 МПа (16 кгс/с м ²)
Наименование	Δ, мм	D1, мм	dв, мм	β, мм	δ, мм	отв., шт.	Масса, кг
Фланец плоский ГОСТ 12820-80 (01) 1-15-16 ст.3 (20)	95	65	19	12	14	4	0,61
Фланец плоский ГОСТ 12820-80 (01) 1-20-16 ст.3 (20)	105	75	26	14			0,86
Фланец плоский ГОСТ 12820-80 (01) 1-25-16 ст.3 (20)	115	85	33	16			1,17
Фланец плоский ГОСТ 12820-80 (01) 1-32-16 ст.3 (20)	135	100	39	16	18		1,58
Фланец плоский ГОСТ 12820-80 (01) 1-40-16 ст.3 (20)	145	110	46	17			1,96
Фланец плоский ГОСТ 12820-80 (01) 1-50-16 ст.3 (20)	160	125	59	19			2,58
Фланец плоский ГОСТ 12820-80 (01) 1-65-16 ст.3 (20)	180	145	78	21			3,42
Фланец плоский ГОСТ 12820-80 (01) 1-80-16 ст.3 (20)	195	160	91	21			3,71
Фланец плоский ГОСТ 12820-80 (01) 1-100-16 ст.3 (20)	215	180	110	23		8	4,73
Фланец плоский ГОСТ 12820-80 (01) 1-125-16 ст.3 (20)	245	210	135	25			6,38
Фланец плоский ГОСТ 12820-80 (01) 1-150-16 ст.3 (20)	280	240	161	25	22		7,81
Фланец плоский ГОСТ 12820-80 (01) 1-200-16 ст.3 (20)	335	295	222	27	22	12	10,1
Фланец плоский ГОСТ 12820-80 (01) 1-250-16 ст.3 (20)	405	355	273	28	26		14,49
Фланец плоский ГОСТ 12820-80 (01) 1-300-16 ст.3 (20)	460	410	325	28			17,78
Фланец плоский ГОСТ 12820-80 (01) 1-350-16 ст.3 (20)	520	470	377	30		16	22,88
Фланец плоский ГОСТ 12820-80 (01) 1-400-16 ст.3 (20)	580	525	426	34	30	16	31
Фланец плоский ГОСТ 12820-80 (01) 1-500-16 ст.3 (20)	710	650	530	44	33	20	57,01
Фланец плоский ГОСТ 12820-80 (01) 1-600-16 ст.3 (20)	840	770	630	45	39	20	80,03
Фланец плоский ГОСТ 12820-80 (01) 1-800-16 ст.3 (20)	1020	950	820	49	39	24	104,41
Фланец плоский ГОСТ 12820-80 (01) 1-1000-16 ст.3 (20)	1255	1170	1020	58	45	28	179,37
Фланец плоский ГОСТ 12820-80 (01) 1-1200-16 ст.3 (20)	1485	1390	1220	71	52	32	297,78

Dy Проход условный	PY 1,6 МПа (16 кгс/см2)
	dн	dв	β	Масса, кг
	dн	dв	β	с соединительным выступом	с выступом	с впадиной
10	14	15	12	0,54	0,54	0,53
15	18	19	12	0,61	0,61	0,58
20	25	26	14	0,86	0,86	0,83
25	32	33	16	1,17	1,17	1,13
32	38	39	16	1,58	1,58	1,53
40	45	46	17	1,96	1,93	1,89
50	57	59	19	2,58	2,54	2,50
65	76	78	21	3,42	3,38	3,30
80	89	91	21	3,71	3,71	3,70
100	108 (А)	110	23	4,73	4,72	4,53
100	114 (Б)	116	23	4,55	4,51	4,35
125	133 (А)	135	25	6,38	6,38	6,15
125	140 (Б)	142		6,08	6,03	5,85
150	152 (А)	154		8,16	8,21	7,87
	159 (Б)	161		7,81	7,81	7,52
	168 (В)	170		7,36	7,29	7,07
(175)	194	196		8,64	8,63	8,34
200	219	222	27	10,10	10,21	9,88
(225)	245	245	27	11,70	12,08	11,66
250	273	273	28	14,49	14,48	14,06
300	325	325	28	17,78	17,59	17,12
350	377	377	30	22,88	22,65	21,99
400	426	426	34	31,00	30,76	29,94
(450)	480	480	38	39,64	39,08	38,55
500	530	530	44	57,01	56,17	55,74
600	630	630	45	80,03	79,03	78,80
(700)	720	720	47	84,21	84,34	83,06
800	820	820	49	104,41	103,15	101,34
(900)	920	920	54	128,60	-	-
1000	1020	1020	58	179,37
1200	1220	1220	71	297,78

Διαστάσεις & μάζες GOST 12820-80 της φλάντζας PN2.5MPa

Давление PN = 2,5 МПа (25 кгс/с м ²)
Наименование	Δ, мм	D1, мм	dв, мм	β, мм	δ, мм	отв., шт.	Масса, кг
Фланец плоский ГОСТ 12820-80 (01) 1-15-25 ст.3 (20)	95	65	19	14	14	4	0,7
Фланец плоский ГОСТ 12820-80 (01) 1-20-25 ст.3 (20)	105	75	26	16			1
Фланец плоский ГОСТ 12820-80 (01) 1-25-25 ст.3 (20)	115	85	33	16			1,2
Фланец плоский ГОСТ 12820-80 (01) 1-32-25 ст.3 (20)	135	100	39	18	18		1,8
Фланец плоский ГОСТ 12820-80 (01) 1-40-25 ст.3 (20)	145	110	46	19			2,2
Фланец плоский ГОСТ 12820-80 (01) 1-50-25 ст.3 (20)	160	125	59	21			2,7
Фланец плоский ГОСТ 12820-80 (01) 1-65-25 ст.3 (20)	180	145	78	21		8	3,2
Фланец плоский ГОСТ 12820-80 (01) 1-80-25 ст.3 (20)	195	160	91	23			4,1
Фланец плоский ГОСТ 12820-80 (01) 1-100-25 ст.3 (20)	230	190	110	25	22		5,9
Фланец плоский ГОСТ 12820-80 (01) 1-125-25 ст.3 (20)	270	220	135	27	26		8,3
Фланец плоский ГОСТ 12820-80 (01) 1-150-25 ст.3 (20)	300	250	161	27			10,1
Фланец плоский ГОСТ 12820-80 (01) 1-200-25 ст.3 (20)	360	310	222	29		12	13,3
Фланец плоский ГОСТ 12820-80 (01) 1-250-25 ст.3 (20)	425	370	273	31	30	12	18,9
Фланец плоский ГОСТ 12820-80 (01) 1-300-25 ст.3 (20)	485	430	325	32	30	16	23,9
Фланец плоский ГОСТ 12820-80 (01) 1-350-25 ст.3 (20)	550	490	377	38	33		34,4
Фланец плоский ГОСТ 12820-80 (01) 1-400-25 ст.3 (20)	610	550	426	40	33		44,6
Фланец плоский ГОСТ 12820-80 (01) 1-500-25 ст.3 (20)	730	660	530	48	39	20	67,3
Фланец плоский ГОСТ 12820-80 (01) 1-600-25 ст.3 (20)	840	770	630	49	39	20	90,87
Фланец плоский ГОСТ 12820-80 (01) 1-800-25 ст.3 (20)	1075	990	820	63	45	24	181,43

Dy Проход условный	PY 2,5 МПа (25 кгс/см2)
	dн	dв	β	Масса, кг
	dн	dв	β	с соединительным выступом	с выступом	с впадиной
10	14	15	14	0,63	0,64	0,61
15	18	19	14	0,70	0,71	0,68
20	25	26	16	0,98	0,97	0,94
25	32	33	16	1,17	1,17	1,13
32	38	39	18	1,77	1,76	1,72
40	45	46	19	2,18	2,15	2,11
50	57	59	21	2,71	2,80	2,76
65	76	78	21	3,22	3,21	3,14
80	89	91	23	4,06	4,00	3,95
100	108 (А)	110	25	5,92	5,89	5,72
100	114 (Б)	116	25	5,72	5,66	5,52
125	133 (А)	135	27	8,26	8,25	8,23
125	140 (Б)	142		7,94	8,07	7,91
150	152 (А)	154		10,51	10,50	10,22
	159 (Б)	161		10,12	10,07	9,83
	168 (В)	170		9,63	9,51	9,34
(175)	194	196	29	11,49	11,43	11,19
200	219	222	29	13,34	13,24	13,01
(225)	245	245	31	16,93	16,82	16,52
250	273	273	31	18,90	18,78	18,52
300	325	325	32	23,95	23,53	23,29
350	377	377	38	34,35	34,57	34,18
400	426	426	40	44,62	44,01	43,56
(450)	480	480	44	51,80	51,10	50,71
500	530	530	48	67,30	66,63	66,36
600	630	630	49	90,87	89,13	88,91
(700)	720	720	55	126,82	124,92	124,11
800	820	820	63	181,43	174,52	174,15
