Λεπτομέρειες:
|
| Υλικό: | SS400 | Χρώμα: | κίτρινος |
|---|---|---|---|
| Πίεση: | 5K 10K 16K 20K 30K 40K | Ειδικό σχέδιο: | ναι |
| όνομα: | ΚΊΤΡΙΝΟ ΧΡΏΜΑ χάλυβα άνθρακα BL/SOH JIS B2220 5K 10K 16K 20K 30K 40K SOP/SS400 | Οι περισσότεροι κοινοί τύποι φλαντζών JIS b2220 10k: | Σφυρηλατημένος/πέρασε κλωστή/βιδωμένος/πιάτο |
| Υψηλό φως: | 1200NB ΦΛΑΝΤΖΑ JIS B2220,15NB ΦΛΑΝΤΖΑ JIS B2220,SOP ΦΛΆΝΤΖΑ SS400 BL SOH |
||

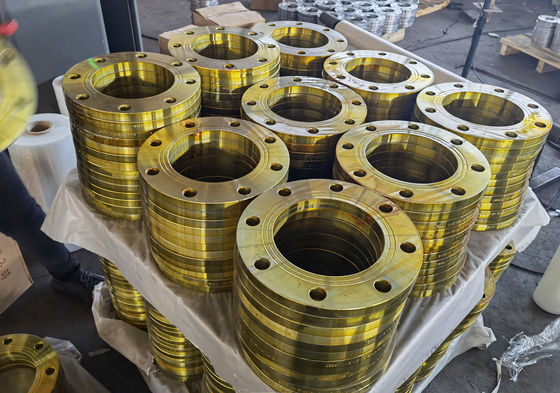

ΚΊΤΡΙΝΟ ΧΡΏΜΑ χάλυβα άνθρακα BL/SOH JIS B2220 5K 10K 16K 20K 30K 40K SOP/SS400

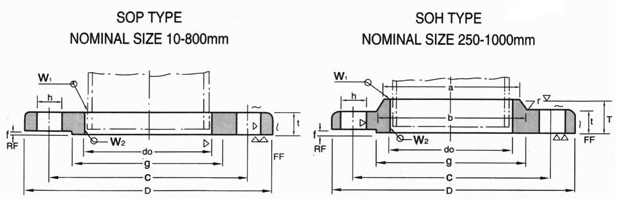

| Ονομαστικός | Έξω | Μέσα | Έξω | Τμηματικές διαστάσεις της φλάντζας | Τρύπα μπουλονιών | Ούτε | Περ. | ||||||||||
| Dia. | Dia. | Dia.of | Dia. | τ | Τ | Dia. από την πλήμνη | ρ | Dia. | Dia. | Μπουλόνι. | Αριθ. | Τρύπα | Μπουλόνι | Βάρος | |||
| Φλάντζα | Χάλυβας | Φλάντζα | Φλάντζα | α | β | Πρόσωπο | Rai- sed πρόσωπο |
Κύκλος | από το μπουλόνι | Dia. | Μέγεθος | (κλ) | |||||
| Σωλήνας | Δ | φ | γ | Dia | Τρύπες | χ | SOP | BL | SOH | ||||||||
| 10 | 17.3 | 17.8 | 90.0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0,51 | 0,53 | - |
| 15 | 21.7 | 22.2 | 95.0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0,56 | 0,60 | - |
| 20 | 27.2 | 27.7 | 100.0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0,72 | 0,79 | - |
| 25 | 34.0 | 34.5 | 125.0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135.0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140.0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1.55 | 1.79 | - |
| 50 | 60.5 | 61.1 | 155.0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1.86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175.0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90.0 | 185.0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2.58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195.0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3.90 | - |
| 100 | 114.3 | 115.4 | 210.0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139.6 | 141.2 | 250.0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166.6 | 280.0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6.30 | 10.10 | - |
| (175) | 190.7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6.75 | 11.80 | - |
| 200 | 216.3 | 218.0 | 330.0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 8.00 | - |
| (225) | 241.8 | 243.7 | 350.0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.80 | - |
| 250 | 267.4 | 269.5 | 400.0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12.70 |
| 300 | 318.5 | 321.0 | 445.0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12.60 | 27.80 | 13.80 |
| 350 | 355.6 | 358.1 | 490.0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16.30 | 36.90 | 18.20 |
| 400 | 406.4 | 409.0 | 560.0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25.80 |
| 450 | 457.2 | 460.0 | 620.0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29.30 | 68.40 | 33.40 |
| 500 | 508.0 | 511.0 | 675.0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33.30 | 81.60 | 38.00 |
| (550) | 558.8 | 562.0 | 745.0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42.90 | 105(112) | 49.40 |
| 600 | 609.6 | 613.0 | 795.0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120(134) | 52.60 |
| (650) | 660.4 | 664.0 | 845.0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51.80 | 144(161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70.20 |
| (750) | 762.0 | 766.0 | 970.0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72.80 | 214(248) | 86.50 |
| 800 | 812.8 | 817.0 | 1020.0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76.00 | 249(286) | 92.00 |
| (850) | 863.6 | 868.0 | 1070.0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (330) | 98.70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88.90 | (377) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | (512) | 133.00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163.00 | (854) | 215.00 |
| 1350 | 1371.6 | 1376.0 | 1630.0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204.00 | (1180) | 274.00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248.00 | (1590) | 340.00 |
| Διάγραμμα μεγέθους φλαντζών JIS 10k | 1/2» (15 NB) ΣΕ 48» (1200NB) DN10~DN5000 |
|---|---|
| Πρότυπα φλαντζών JIS 10k 80a | ANSI/ASME B16.5, σειρά Α B16.47 & Β, B16.48, BS4504, BS 10, EN-1092, DIN, φλάντζες Ansi, φλάντζες ASME, φλάντζες των BS, φλάντζες DIN, EN φλάντζες, GOST φλάντζα, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Υπολογισμός πίεσης φλαντζών JIS 10k 50a στο DIN | 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, φλάντζα PN64 JIS 10k |
| Ansi εκτίμησης πίεσης φλαντζών JIS 10k RF | Κατηγορία 150 λίβρες, 300 λίβρες, 600 λίβρες, 900 λίβρες, 1500 λίβρες, 2500 λίβρες φλαντζών JIS 10k 25a |
| JIS | 5K, 10 Κ, 16 Κ 20 Κ, 30 Κ, 40 Κ, 63 ολίσθηση Κ JIS 10k στη φλάντζα |
| UNI | φλάντζα 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a |
| Το EN | φλάντζα λαιμών συγκόλλησης 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k |
| Οι περισσότεροι κοινοί τύποι φλαντζών JIS b2220 10k | Σφυρηλατημένος/πέρασε κλωστή/βιδωμένος/πιάτο |
| Τεχνική παραγωγής |
|
| Ολίσθηση JIS 10k στο επίστρωμα φλαντζών | Μαύρο χρώμα πετρελαίου, αντιοξειδωτικό χρώμα, ψευδάργυρος που καλύπτονται, κίτρινη γαλβανισμένη JIS 10k φλάντζα διαφανούς, κρύας και καυτής εμβύθισης |
| Συνδέστε τον τύπο προσώπου φλαντζών τύπων | Αυξημένο πρόσωπο (RF), κοινό (RTJ), επίπεδο πρόσωπο τύπων δαχτυλιδιών (ΓΦ), μεγάλο άνδρα-γυναίκας (LMF), περιτύλιξη-κοινό πρόσωπο (LJF), μικρή άνδρα-γυναίκας (SMF), μικρή γλώσσα, μεγάλη γλώσσα & αυλάκι, αυλάκι |
| Πιστοποιητικά δοκιμής φλαντζών JIS 10k | EN 10204/3.1B Πιστοποιητικό πρώτων υλών 100% έκθεση δοκιμής ακτινογραφιών Έκθεση επιθεώρησης τρίτου, κ.λπ. |
| Τυφλή δοκιμή φλαντζών JIS 10k | Direct-reading φασματογράφος, υδροστατική μηχανή δοκιμής, ανιχνευτής ακτίνας X, trasonic ανιχνευτής ρωγμών UI, μαγνητικός ανιχνευτής μορίων |
| Ειδικό σχέδιο |
Σύμφωνα με το σχέδιό σας ΟΠΩΣ, ANSI, BS, DIN ΚΑΙ JIS |
| Εξοπλισμός | Μηχανή Τύπου, κάμπτοντας μηχανή, ωθώντας μηχανή, ηλεκτρική λοξεύοντας μηχανή, μηχανή αμμόστρωσης κ.λπ. |
| Προέλευση | Ινδός/δυτικοί Ευρώπη/Ιαπωνία/ΗΠΑ/Κορεάτης |
| Χρήσεις & εφαρμογή φλαντζών JIS 10k 80a |
|
| Κατασκευαστής |
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, ΤΟ EN, SABS, NFE Κ.ΛΠ.
|
| Τυφλή εξαγωγή φλαντζών JIS 10k | Ινδονησία, Ουκρανία, Ινδία, Ιρλανδία, Σιγκαπούρη, Σαουδική Αραβία, Ισπανία, Ντουμπάι, Περού, Ταϊλάνδη, Κορέα, Ιράν, Καναδάς, ΗΠΑ, Βραζιλία, Αίγυπτος, Ομάν, κ.λπ. |
| Υλικά πιστοποιητικά δοκιμής (MTC) σύμφωνα με EN 10204 3,1 και EN 10204 3,2, πιστοποιητικά δοκιμής που πιστοποιούν το NACE MR0103, NACE MR0175 | |
Ένας από τους αρχαιότερους κατασκευαστές ποιοτικών JIS 10k RF φλαντζών στην προσφορά αυτά τα JIS 10k 80a βάζει φλάντζα σύμφωνα με τα πρότυπα. Το μέταλλο του Excel είναι μια επικυρωμένη ο ISO φλάντζα κατασκευαστών & JIS 10k 40a φλαντζών JIS 10k 50a
| Φλάντζα χάλυβα άνθρακα JIS b2220 10k | ASTM/ASME A/SA105 A/SA105N & a/sa216-WCB, DIN 1,0402, DIN 1,0460, DIN 1,0619, χάλυβας κύβων, ASTM A105/ASME SA105, A105N, ASTM A350 LF2/ASME SA350, υψηλό καίσιο ASTM A694/A694 παραγωγής (F52 F56 F60 F65 F70 F80) |
| Φλάντζα ανοξείδωτου JIS b2220 10k | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1,4301, DIN 1,4306, DIN 1,4401, DIN 1,4404, DIN 1,4308, DIN 1,4408, DIN 1,4306, DIN 1,4409 |
| Φλάντζα χάλυβα κραμάτων JIS b2220 10k | ASTM A182/ASME SA182 F5, F9, F11, F12, F22, F91 |
| Φλάντζα τιτανίου JIS b2220 10k | ASTM B381/ASME SB381, τιτάνιο GR. 1, τιτάνιο GR. 2, τιτάνιο GR. 4, τιτάνιο GR. 5, τιτάνιο GR. 7 ASTM R50250/GR.1 | R50400/GR.2 | R50550/GR.3 | R50700/GR.4 | GR.6 |R52400/GR.7 | R53400/GR.12 | R56320/GR.9 |R56400/GR.5 |
| Φλάντζα χαλκού JIS b2220 10k | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, Κ.ΛΠ. |
| Φλάντζα νικελίου JIS b2220 10k χαλκού | Sb 61/62/151/152, νικέλιο 90/10 ASTM/ASME χαλκού (C70600), νικέλιο 70/30 Cupro (C71500), UNS C71640 |
| Φλάντζα ορείχαλκου JIS b2220 10k | 3602 / 2604/H59/H62/κ.λπ. |
| Φλάντζα Inconel JIS b2220 10k | ASTM B564/ASME SB564, Inconel 600, 601, 625, 718, 783, 690, φλάντζα x750 JIS b2220 10k |
| Φλάντζα Hastelloy JIS b2220 10k | ASTM B564/ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, φλάντζες Χ |
| Φλάντζα Monel JIS b2220 10k | ASTM B564/ASME SB564, Monel 400 (UNS αριθ. N04400), Monel 500 (UNS αριθ. N05500) |
| Κράμα 20 φλάντζα JIS b2220 10k | ASTM B462/ASME SB462, Carpenter® 20 κράμα, κράμα 20Cb-3 |
| Φλάντζα αλουμινίου JIS b2220 10k | 5052 /6061/ 6063/2017/7075/κ.λπ. |
| Φλάντζα νικελίου JIS b2220 10k | ASTM B564/ASME SB564, νικέλιο 200, νικέλιο 201, νικέλιο 205, νικέλιο 205LC |
| Διπλή φλάντζα JIS b2220 10k | S31803 / S32205 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| Έξοχη διπλή φλάντζα JIS b2220 10k | S32750 / S32760 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| Φλάντζα Incoloy JIS b2220 10k | ASTM B564/ASME SB564, INCOLOY 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 ΦΛΆΝΤΖΕΣ |
| 254 φλάντζα Smo JIS b2220 10k | ASTM A182/ASME SA182, SMO 254/6MO, UNS S31254, DIN 1,4547 |
| Φλάντζα Nimonic JIS b2220 10k | Nimonic 75, Nimonic 80A, Nimonic 90 |
| Άλλο υλικό φλαντζών JIS b2220 10k | Χαλκός κασσίτερου, χαλκός Alumunum, χαλκός μολύβδου |
Ως μια από την κορυφή ο περισσότερος κατασκευαστής της φλάντζας JIS 10k 25a, κρατάμε ένα ευρύ φάσμα της φλάντζας JIS 10k 65a σε όλες τα μεγέθη και τις διαστάσεις, του εμπιστευμένων διανομέα και του προμηθευτή της φλάντζας JIS 10k 40a και παρέχουμε την ολίσθηση JIS 10k στην άμεση αποστολή φλαντζών
