Λεπτομέρειες:
|
| Πρότυπα: | ASME B16.9 | Υλικό: | A234 WPB |
|---|---|---|---|
| Μέγεθος: | 1/2» - 48» | Πάχος: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| Ακτίνα: | L/R ΚΑΙ S/R | Γωνία: | 45D 90D 180D |
| Συσκευασία: | Περιπτώσεις και παλέτες κοντραπλακέ | Επίστρωμα: | Μαύρο χρώμα, πετρέλαιο, κρύο που γαλβανίζονται και καυτός που γαλβανίζεται |
| Υψηλό φως: | B16.9 ενωμένες στενά άκρη τοποθετήσεις σωληνώσεων,Ενωμένες στενά τοποθετήσεις σωληνώσεων ASME άκρη SCH10,Μαύρος αγκώνας χάλυβα ASME SCH80 |
||

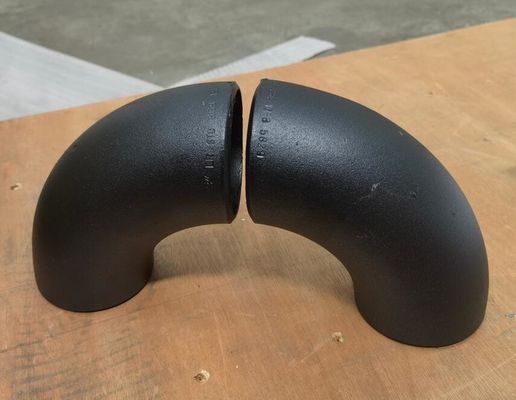

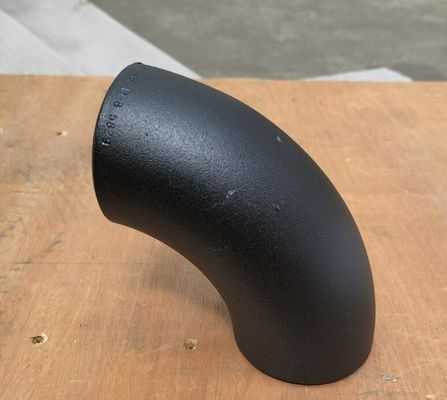

ASME B16.9 ΕΝΩΜΈΝΟΣ ΣΤΕΝΆ ΆΚΡΗ ΣΩΛΗΝΏΣΕΩΝ ΑΓΚΏΝΑΣ ΧΡΩΜΆΤΩΝ ΤΟΠΟΘΕΤΉΣΕΩΝ ΜΑΎΡΟΣ
Υλικό: A234 WPB SS304/304L SS316/316L
Μέγεθος: 1/2» - 48»
Πάχος: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Ακτίνα: L/R ΚΑΙ S/R
Γωνία: 45D 90D 180D
Επένδυση: Μαύρο χρώμα, πετρέλαιο, κρύο που γαλβανίζονται και καυτός που γαλβανίζεται

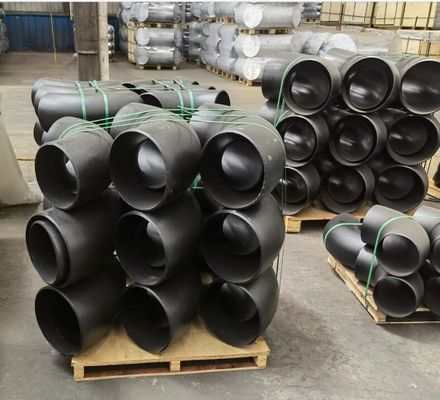

Συσκευασία: Περιπτώσεις και παλέτες κοντραπλακέ

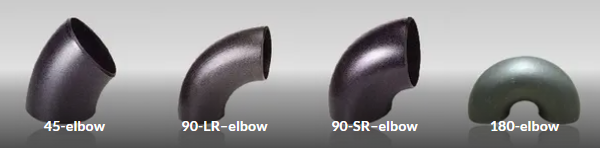

45 αγκώνας βαθμού Degree/90 Degree/180, μακροχρόνια ακτίνα/απότομα αγκώνας ακτίνας
• Πρότυπα:
ASTM A234 WPB, ASME B16.9, MSS SP-43, DIN 2617, JIS B2313

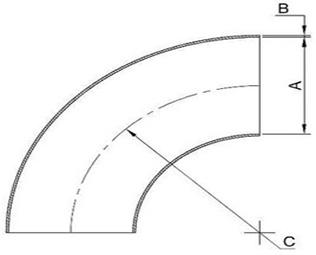

Ακτίνα 90 αγκώνων = 1.5d
ΜΕΣΑ |
ΤΟΙΧΟΣ |
ΑΞΟΝΑΣ |
ΒΑΡΟΣ |
|---|---|---|---|
| Διάμετρος | Πάχος | Ακτίνα | Ανά κομμάτι |
| “Α” χιλ. | “Β” χιλ. | “Γ” χιλ. | κιλά |
| 15 | 1.50 | 30 | 0,03 |
| 20 | 1.50 | 35 | 0,04 |
| 25 | 1.50 | 32.5 | 0,06 |
| 32 | 1.50 | 45 | 0,11 |
| 40 | 1.50 | 60 | 0,20 |
| 50 | 2.00 | 73 | 0,31 |
| 65 | 2.00 | 95 | 0,52 |
| 80 | 2.00 | 123 | 0,77 |
| 100 | 2.00 | 150 | 1.20 |
| 100 | 3.00 | 150 | 1.79 |
| 125 | 2.00 | 188 | 1.88 |
| 150 | 2.00 | 225 | 2.69 |
| 150 | 3.00 | 225 | 4.09 |
| ΒΑΡΗ ΤΩΝ ΣΥΝΑΡΜΟΛΟΓΗΣΕΩΝ | ||||||||
|---|---|---|---|---|---|---|---|---|
| NPS ίντσες |
ΑΓΚΩΝΕΣ 1.5D |
ΑΓΚΩΝΕΣ 1.5D |
||||||
| Sch. 5S |
Sch. 10S |
Sch. η δεκαετία του '40 |
Sch. η δεκαετία του '80 |
Sch. 5S |
Sch. 10S |
Sch. η δεκαετία του '40 |
Sch. η δεκαετία του '80 |
|
| 1/2 | 0,05 | 0,06 | 0,08 | 0,10 | 0,03 | 0,04 | 0,05 | 0,07 |
| 3/4 | 0,06 | 0,07 | 0,09 | 0,11 | 0,04 | 0,05 | 0,06 | 0,07 |
| 1 | 0,09 | 0,15 | 0,18 | 0,20 | 0,06 | 0,10 | 0,12 | 0,13 |
| 1 1/4 | 0,13 | 0,20 | 0,25 | 0,35 | 0,09 | 0,13 | 0,17 | 0,12 |
| 1 1/2 | 0,18 | 0,30 | 0,40 | 0,50 | 0,12 | 0,20 | 0,27 | 0,33 |
| 2 | 0,30 | 0,50 | 0,70 | 0,90 | 0,20 | 0,33 | 0,47 | 0,60 |
| 2 1/2 | 0,60 | 0,85 | 1.35 | 1.80 | 0,40 | 0,60 | 0,90 | 1.20 |
| 3 | 0,90 | 1.30 | 2.00 | 2.90 | 0,60 | 0,90 | 1.35 | 1.90 |
| 4 | 1.40 | 2.00 | 4.00 | 5.90 | 0,90 | 1.35 | 2.65 | 3.90 |
| 5 | 2.90 | 3.60 | 6.50 | 9.70 | 1.95 | 2.40 | 4.35 | 6.50 |
| 6 | 4.00 | 5.00 | 10.5 | 16.0 | 2.70 | 3.35 | 7.00 | 10.5 |
| 8 | 7.40 | 10.0 | 21.5 | 33.5 | 4.90 | 6.70 | 14.5 | 22.5 |
| 10 | 13.6 | 16.8 | 38.5 | 52.5 | 9.10 | 11.2 | 25.6 | 35.0 |
| 12 | 23.4 | 27.0 | 59.0 | 79.0 | 15.6 | 18.0 | 39.5 | 53.0 |
| 14 | 29.0 | 35.0 | 70.0 | 94.0 | 19.3 | 23.5 | 47.0 | 63.0 |
| 16 | 41.3 | 47.0 | 95.0 | 125 | 27.5 | 31.5 | 63.5 | 84.0 |
| 18 | 51.8 | 59.0 | 120 | 158 | 34.5 | 39.5 | 80.0 | 105 |
| 20 | 73.0 | 85.0 | 146 | 194 | 49.0 | 57.0 | 98.0 | 129 |
| 24 | 122 | 140 | 210 | 282 | 82.0 | 94.0 | 140 | 188 |
| Συναρμολογήσεις συγκόλλησης άκρης ανοξείδωτου | |
|---|---|
| Τύποι συναρμολογήσεων | 90º LRs, 90º SRs, αγκώνες 45º, Ομόκεντροι μειωτές, εκκεντρικοί μειωτές, Γράμματα Τ, που μειώνουν τις συναρμολογήσεις γραμμάτων Τ και ακρών στελεχών |
| Μεγέθη | 1/2» – 12» |
| Σχέδια | Sch 10S - η δεκαετία του '80 |
* Υψηλότερες εκτιμήσεις πίεσης και μεγαλύτερα μεγέθη από απαριθμημένου ανωτέρω διαθέσιμα κατόπιν αιτήματος.
