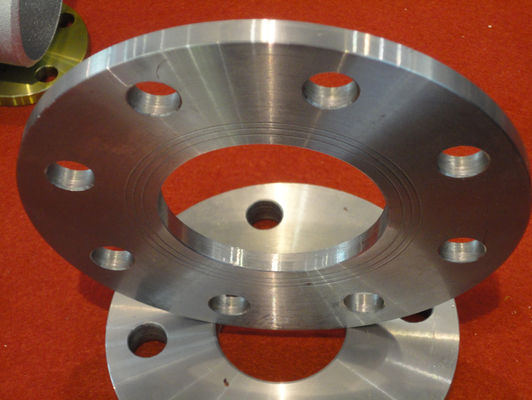

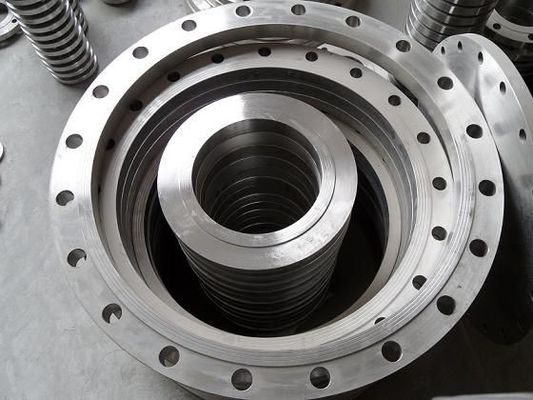

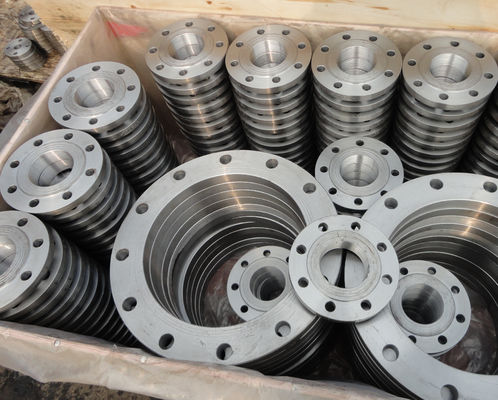

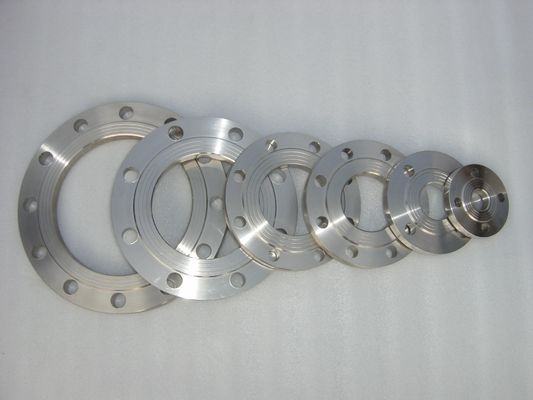

Οριζόντια αντιμέτωπη φλάντζα πιάτων σωλήνων Ansi B16.5 BS10 φλαντζών ASME B16.47 BS10

Μεγάλες Εικόνας : Οριζόντια αντιμέτωπη φλάντζα πιάτων σωλήνων Ansi B16.5 BS10 φλαντζών ASME B16.47 BS10

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XF
Πιστοποίηση:	ISO,PED,,ADW2000
Αριθμό μοντέλου:	1/2» - 48»

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1Ton
Τιμή:	NEGOCIATION
Συσκευασία λεπτομέρειες:	ΞΥΛΙΝΕΣ ΠΕΡΙΠΤΩΣΕΙΣ ΠΑΙΧΝΙΔΙΟΥ, ΠΑΛΕΤΑ, ή ως αίτημα cusomers
Χρόνος παράδοσης:	30days
Όροι πληρωμής:	L/C, D/P, T/T
Δυνατότητα προσφοράς:	10000TONS ΤΟ ΜΗΝΑ

Επικοινωνία

Οριζόντια αντιμέτωπη φλάντζα πιάτων σωλήνων Ansi B16.5 BS10 φλαντζών ASME B16.47 BS10

περιγραφή

τύπος:	Φλάντζες των BS 10	Μέγεθος:	½» (15 NB) σε 48 ″ (1200NB)
BS:	BS4504, BS4504, BS1560, BS10	Επένδυση/επεξεργασία επιφάνειας:	Αντιοξειδωτικό χρώμα, μαύρο χρώμα πετρελαίου, κίτρινη διαφανής, καλυμμένη, κρύα και καυτή εμβύθιση ψ
Τύπος προσώπου φλαντζών:	Το επίπεδο πρόσωπο (ΓΦ), αυξάνει το πρόσωπο (RF), ένωση δαχτυλιδιών (RJT)	Υλικό:	Χάλυβας άνθρακα P250gh, ASTM Α 182, Α 240 Φ 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H,
Χρήση/εφαρμογές:	Πετρελαιοφόρος περιοχή, παράκτιος, υδάτινο σύστημα, ναυπηγική, φυσικό αέριο, ηλεκτρική δύναμη, προγρ
Υψηλό φως:	Οριζόντια αντιμέτωπες φλάντζες BS10 , Επιτραπέζια ε φλάντζα ASME B16.47 bs10 , Φλάντζα πιάτων σωλήνων B16.5 BS10

Οριζόντια αντιμέτωπες φλάντζες των BS 10, φλάντζες ASME B16.47/ANSI B16.5 BS 10, φλάντζες πιάτων των BS 10

Οι BS 4504 είναι βρετανικά πρότυπα για τις φλάντζες που χρησιμοποιούνται από κοινού με τους σωλήνες, τις βαλβίδες και τις συναρμολογήσεις. Οι φλάντζες που παράγονται σύμφωνα με τις τυποποιημένες BS 4504 είναι PN οριζόμενο. Ανά τυποποιημένα, διαφορετικά κράματα όπως ο χάλυβας, ο χυτοσίδηρος και το κράμα χαλκού θα μπορούσαν να είναι χρησιμοποιημένη κατασκευή ο οι φλάντζες των BS 4504. Το PN για τις BS 4504 σφυρηλάτησε τη φλάντζα, η οποία είναι ένα αρκτικόλεξο για τις σειρές Nominale πίεσης μεταξύ του PN 2,5 στο PN 40. Εκτιμώντας ότι οι φλάντζες παράγονται με το μέγεθος που κυμαίνεται μέχρι DN4000. Εκτός από τις διαστάσεις φλαντζών των BS 4504 pn10, οι BS 4504 επίσης διευκρινίζουν άλλες παραμέτρους όπως τα μεγέθη, οι ανοχές, οι επενδύσεις, το πέρασμα κλωστής σε βελόνα, το μαρκάρισμα και τα υλικά μπουλονιών για το αμπάρωμα. Επιπλέον, τα πρότυπα λαμβάνουν υπόψη επίσης τα υλικά φλαντζών με τις σχετικές εκτιμήσεις πίεσης/θερμοκρασίας

Φλάντζες των BS 4504

Διαστάσεις φλαντζών των BS 4504

Πρότυπα φλαντζών των BS 4504

Κατασκευαστής των φλαντζών ανοξείδωτου των BS 4504, προμηθευτής φλαντζών χάλυβα άνθρακα των BS 4504

Παρόμοια με τα πρότυπα DIN και JIS, η εκτίμηση κατηγορίας πίεσης για τις φλάντζες των BS 4504 pn16 κυμαίνεται από την κατηγορία 150 ως την κατηγορία 2500. Στις περιπτώσεις όπου οι προστιθέμενες ιδιότητες αντίστασης διάβρωσης απαιτούνται, οι αγοραστές μπορούν να τοποθετήσουν μια διαταγή να πάρουν την επιφάνεια αυτών των φλαντζών που αντιμετωπίζονται. Μερικά από τα δημοφιλέστερα τέρματα περιλαμβάνουν galvanization καυτής εμβύθισης, το αντιοξειδωτικά τέρμα και το επίστρωμα ψευδάργυρου. Γενικά να μεταχειριστεί την επιφάνεια των φλαντζών των BS 4504 PN16 σε μια galvanization καυτής εμβύθισης διαδικασία παράγει το πολύ καλύτερο αποτέλεσμα από την άποψη των χαρακτηριστικών μακροζωίας, απόδοσης καθώς επίσης και αντίστασης διάβρωσης

Πίνακας του περιεχομένου

Διάγραμμα προδιαγραφών των φλαντζών των BS 4504

Διάγραμμα μεγέθους φλαντζών των BS 4504	1/2 ″ (15 NB) ΣΕ 48 ″ (1200NB) DN10~DN5000
Πρότυπα φλαντζών των BS 4504	ANSI/ASME B16.5, σειρά Α B16.47 & Β, B16.48, BS4504, BS 10, EN-1092, DIN, φλάντζες Ansi, φλάντζες ASME, φλάντζες των BS, φλάντζες DIN, EN φλάντζες, GOST φλάντζα, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
UNI	6Bar 10Bar 16Bar 25Bar 40Bar
Το EN	6Bar 10Bar 16Bar 25Bar 40Bar
Ansi εκτίμησης πίεσης φλαντζών των BS 4504	Κατηγορία 150 λίβρες, 300 λίβρες, 600 λίβρες, 900 λίβρες, 1500 λίβρες, 2500 λίβρες
Υπολογισμός πίεσης φλαντζών των BS 4504 στο DIN	6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10 Κ, 16 Κ 20 Κ, 30 Κ, 40 Κ, 63 Κ
Πιστοποιητικά δοκιμής	EN 10204/3.1B Πιστοποιητικό πρώτων υλών 100% έκθεση δοκιμής ακτινογραφιών Έκθεση επιθεώρησης τρίτου, κ.λπ.
Επίστρωμα	Μαύρο χρώμα πετρελαίου, αντιοξειδωτικό χρώμα, ψευδάργυρος που καλύπτονται, κίτρινη διαφανής, κρύα και καυτή εμβύθιση που γαλβανίζεται
Οι περισσότεροι κοινοί τύποι φλαντζών των BS 4504	σφυρηλατημένος/πέρασε κλωστή/βιδωμένος/πιάτο
Τεχνική παραγωγής	σφυρηλατημένος, υποβαλλόμενος σε θερμοθεραπεία και επεξεργασμένος στη μηχανή
Συνδέστε τον τύπο προσώπου φλαντζών τύπων	Αυξημένο πρόσωπο (RF), κοινό (RTJ), επίπεδο πρόσωπο τύπων δαχτυλιδιών (ΓΦ), μεγάλος άνδρα-γυναίκας (LMF), περιτύλιξη-κοινό πρόσωπο (LJF), μικρός άνδρα-γυναίκας (SMF), μικρή γλώσσα, μεγάλη γλώσσα & αυλάκι, αυλάκι
Ειδικό σχέδιο	Σύμφωνα με το σχέδιό σας ΟΠΩΣ, ANSI, BS, DIN ΚΑΙ JIS 15 NB (1/2 ″) σε 200 NB (8 ″) Ίσος και μειώνοντας τις διαμορφώσεις
Προέλευση	Ινδός/δυτικοί Ευρώπη/Ιαπωνία/ΗΠΑ/Κορεάτης
Κατασκευαστής	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, ΤΟ EN, SABS, NFE Κ.ΛΠ. Φλάντζες των BS 4504: - Φλάντζα των BS, EN φλάντζα, φλάντζα API 6A, φλάντζα Ansi, φλάντζα ASME, φλάντζα DIN, en1092-1 φλάντζα, φλάντζα UNI, φλάντζα JIS/KS, φλάντζα BS4504, φλάντζα ΜΒ, Φλάντζα AWWA C207, GOST φλάντζα, φλάντζα PSI B.S: BS4504, BS3293, BS1560, BS10 ΣΑΝ 2129: Πίνακας Δ Πίνακας Ε Πίνακας Χ Σειρά Α Ansi B16.5, Ansi B16.47 & Β, MSS SP44, ASA, API-605, AWWA, σχέδια συνήθειας Ansi: ANSI B16.5, ANSI B16.47 (API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Αμερικανικά πρότυπα (Ansi) Γερμανικά (DIN) Βρετανικά πρότυπα (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, φλάντζες DIN 2638 BS 4504 Τα άλλα πρότυπα: AWWA C207 EN1092-1, GOST12820, JIS B2220 KS B1503, SABS1123 NFE29203 UNI2276
Δοκιμή	Direct-reading φασματογράφος, υδροστατική μηχανή δοκιμής, ανιχνευτής ακτίνας X, trasonic ανιχνευτής ρωγμών UI, μαγνητικός ανιχνευτής μορίων
Εξοπλισμός	Μηχανή Τύπου, κάμπτοντας μηχανή, ωθώντας μηχανή, ηλεκτρική λοξεύοντας μηχανή, μηχανή αμμόστρωσης κ.λπ.

Διαθέσιμο υλικό των φλαντζών των BS 4504

Χάλυβας άνθρακα	ASTM A105 ASME SA105 DIN 1,0402 DIN 1,0460 DIN 1,0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 Υψηλό καίσιο ASTM A694 παραγωγής
Ανοξείδωτο	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Χάλυβας κραμάτων	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	Inconel 600 Inconel 601 Inconel 625 Inconel 718 Inconel x750
Χαλκός	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, Κ.ΛΠ.
Νικέλιο χαλκού	Νικέλιο 90/10 χαλκού (C70600), νικέλιο 70/30 Cupro (C71500), UNS C71640
Ορείχαλκος	3602 / 2604/H59/H62/κ.λπ.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, Χ
Monel	Monel 400 (UNS αριθ. N04400), Monel 500 (UNS αριθ. N05500)
Κράμα 20	Carpenter® 20 κράμα, κράμα 20Cb-3
Αλουμίνιο	5052 /6061/ 6063/2017/7075/κ.λπ.
Νικέλιο	Νικέλιο 200, νικέλιο 201
Διπλός	S31803 / S32205 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61
Έξοχο ντούμπλεξ	S32750 / S32760 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 Smo	SMO 254/6MO, UNS S31254, DIN 1,4547
Nimonic	Nimonic 75, Nimonic 80A, Nimonic 90
Άλλο υλικό	Χαλκός κασσίτερου, χαλκός Alumunum, χαλκός μολύβδου
Τιτάνιο	Τιτάνιο GR. 1 ASTM B381 Τιτάνιο GR. 2 ASTM B381 Τιτάνιο GR. 4 ASTM B381 Τιτάνιο GR. 5 ASTM B381 Τιτάνιο GR. 7 ASTM B381

Το απόθεμα μια εκτενής σειρά των φλαντζών των BS 4504, αποσυμπιεστής των BS 4504 PN16 βάζει φλάντζα στον κατασκευαστή

Διαστάσεις των φλαντζών των BS 4504

DN	Δ	C1	C2	H1	H2	H3	Ρ	Α	N1	Ν2	B1	d1	f1
10	90	14	14	20	35	6	3	17,2	28	30	18	40	2
15	95	14	14	20	35	6	3	21,3	32	35	22	45	2
20	105	14	14	24	38	6	4	26,9	39	45	27,5	58	2
25	115	16	16	24	38	6	4	33,7	46	52	34,5	68	2
32	140	18	16	26	40	6	5	42,4	56	60	43,5	78	2
40	150	18	16	26	42	7	5	48,3	64	70	49,5	88	3
50	165	20	18	28	45	8	5	60,3	74	84	61,5	102	3
65	185	20	18	32	45	10	6	76,1	92	104	77,5	122	3
80	200	20	20	34	50	10	6	88,9	110	118	90,5	138	3
100	220	22	20	40	52	12	6	114,3	130	140	116	162	3
125	250	22	22	44	55	12	6	139,7	158	168	141,5	188	3
150	285	24	22	44	55	12	8	168,3	184	195	170,5	212	3
200	340	26	24	44	62	16	8	219,1	234	246	221,5	268	3
250	405	29	26	46	70	16	10	273	288	298	276,5	320	3
300	460	32	28	46	78	16	10	323,9	342	350	327,5	378	4
350	520	35	30	57	82	16	10	355,6	390	400	359	438	4
400	580	38	32	63	85	16	10	406,4	444	456	411,0	490	4
450	640	42	34	68	87	16	12	457,0	490	502	462,0	550	4
500	715	46	34	73	90	16	12	508,0	546	559	513,5	610	4
600	840	52	36	83	95	18	12	610,0	650	658	616,5	725	5
700	910	60	36	83	100	18	12	711,0	750	760	–	795	5
800	1025	68	38	90	105	20	12	813,0	848	864	–	900	5
900	1125	76	40	94	110	20	12	914,0	948	968	–	1000	5
1000	1255	84	42	100	120	22	12	1016,0	1056	1072	–	1115	5
1200	1485	98	48	–	130	30	12	1220,0	1260	–	–	1330	5
1400	1685	–	52	–	145	30	12	1420,0	1465	–	–	1530	5
1600	1930	–	58	–	160	35	12	1620,0	1668	–	–	1750	5
DN	Δ	C1	C2	H1	H2	H3	Ρ	Α	N1	Ν2	B1	d1	f1
