Λεπτομέρειες:
|
| Πρότυπα: | Φλάντζες πιάτων (gost12820-80), τυφλές φλάντζες (GOST12836-67) Φλάντζες λαιμών συγκόλλησης (gost128 | Πίεση: | PN6Mpa, PN10Mpa, PN16Mpa, PN25Mpa, PN40Mpa, PN64Mpa, PN100Mpa, MPA PN160 |
|---|---|---|---|
| Τύπος σύνδεσης: | Κοινό, περιτύλιξη-κοινό πρόσωπο τύπων δαχτυλιδιών, αυξημένο πρόσωπο, επίπεδο πρόσωπο, μεγάλος άνδρα- | Τύπος προσώπου φλαντζών: | Το επίπεδο πρόσωπο (ΓΦ), αυξάνει το πρόσωπο (RF), ένωση δαχτυλιδιών (RJT) |
| Επένδυση/επεξεργασία επιφάνειας: | Αντιοξειδωτικό χρώμα, μαύρο χρώμα πετρελαίου, κίτρινη διαφανής, καλυμμένη, κρύα και καυτή εμβύθιση ψ | Υλικό: | 20CT, ASTM Α 182, Α 240 Φ 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 9 |
| Συσκευασία: | Κανένας απολυμάνετε ή απολυμάνετε το κοντραπλακέ/την ξύλινη παλέτα ή την περίπτωση | Χρήση/εφαρμογές: | Πετρελαιοφόρος περιοχή, παράκτιος, υδάτινο σύστημα, ναυπηγική, φυσικό αέριο, ηλεκτρική δύναμη, προγρ |
| Υψηλό φως: | GOST 12820 φλάντζα ASTM A182,PED 33259 GOST φλάντζα,astm φλάντζα A240 310 321 a182 |
||
GOST ΦΛΑΝΤΖΑ ΠΡΟΤΥΠΩΝ (GOST 12820/GOST 12821/GOST 33259) – ΚΑΤΑΣΚΕΥΑΣΤΈΣ & STOCKISTS
GOST οι φλάντζες προτύπων τηρούν τυποποιημένο αποκαλούμενο GOST. Είναι ρωσικά πρότυπα που προσαρμόζονται στα πρότυπα των ευρωπαϊκών, ασιατικών προτύπων και πολλών άλλων εθνικών προτύπων. Οι βιομηχανίες Dinesh είναι παραγωγός των διαφορετικών φλαντζών στους διαφορετικούς υλικούς βαθμούς που έρχονται με τα GOST πρότυπα. Οι Gost διαστάσεις φλαντζών προτύπων ποικίλλουν με την προδιαγραφή και άλλα πρότυπα. Υπάρχουν μικρομεσαίες μεσαίες φλάντζες διαμέτρων κλίμακας που λειτουργούν στις διαφορετικές εφαρμογές. Gost 12821 φλάντζα είναι μια φλάντζα ανοξείδωτου που μπορεί να κυμανθεί μεταξύ του DIN15 σε DIN1600. Υπάρχουν διαφορετικοί τύποι των φλαντζών επίσης. GOST 12821 φλάντζα 80 χρησιμοποιείται στις πετρελαιοφόρες περιοχές, παράκτιες βιομηχανίες πετρελαίου, φυσικές βιομηχανίες φυσικού αερίου και στα υδάτινα συστήματα.

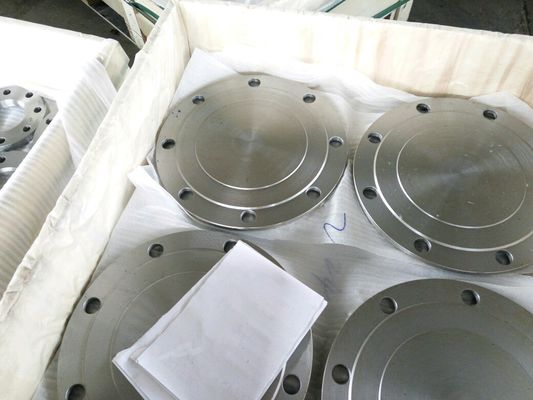

Οι εγκαταστάσεις ηλεκτρικής δύναμης και οι βιομηχανίες ναυπηγικής χρησιμοποιούν αυτά τα πρότυπα των φλαντζών επίσης. Υπάρχουν διαφορετικοί τύποι όπως ο λαιμός συγκόλλησης, η ολίσθηση, η συγκόλληση άκρης και οι τυφλές φλάντζες. Η τυφλή φλάντζα φαντασμάτων χρησιμοποιείται για να ολοκληρώσει μια γραμμή σωλήνων είτε προσωρινά είτε μόνιμα. Η φλάντζα λαιμών συγκόλλησης φαντασμάτων χρησιμοποιείται για να έχει την περισσότερες επιφάνεια και δύναμη συγκόλλησης πέρα από τη σύνδεση. Η φλάντζα πιάτων φαντασμάτων χρησιμοποιείται για να προσθέσει περισσότερη επιφάνεια σύνδεσης στις αμβλιές άκρες σωλήνων και η ολίσθηση φαντασμάτων στη φλάντζα είναι χρήσιμη κατά να συνδέσει τους χωρίς συγκόλληση σωλήνες. Μπορείτε να πάρετε οποιουσδήποτε τύπους φλαντζών από μας και παρακαλώ να αισθανθείτε ελεύθεροι να μας έρθετε σε επαφή με με την έρευνά σας.
Πίνακας του περιεχομένου
| Τύπος Producty | GOST φλάντζες |
|---|---|
| Μέγεθος | ½» σε 48 ″ |
| Εκτιμήσεις κατηγορίας πίεσης | Κατηγορία 1500, κατηγορία 150, κατηγορία 400, κατηγορία 900, κατηγορία 300, κατηγορία 2500, κατηγορία 600 | PN16, PN40, PN6, PN10, PN64, PN25 |
| Ειδικευτείτε | Σύμφωνα με το σχέδιο |
| Πρότυπα | ANSI B16.47, MSS SP44, ANSI B16.5, ANSI B16.36, ANSI B16.48, JIS, DIN, BS4504, SABS1123, EN1092-1, UNI, AS2129, GOST-12820DIN: DIN2527, DIN2633, DIN2636, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2637, DIN2638, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2634, DIN2635, DIN2632, DIN2673B.S: BS1560, BS4504, BS4504, BS10 |
| Τύπος σύνδεσης/τύπος προσώπου φλαντζών | Επίπεδο πρόσωπο, μεγάλο άνδρα-γυναίκας, πρόσωπο τύπων δαχτυλιδιών κοινό, περιτύλιξη-κοινό, μεγάλη γλώσσα & αυλάκι, αυξημένο πρόσωπο, μικρή άνδρα-γυναίκας, μικρή γλώσσα & αυλάκι |
GOST οι φλάντζες προτύπων είναι διαθέσιμες στην κατηγορία 150 στην κατηγορία 2500, στις διαστάσεις όπως τη σειρά Α Ansi B16.5, Ansi B16.47 & το Β, MSS SP44, AWWA

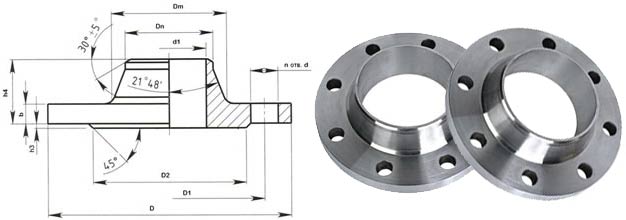

| Dy Проход условный | d1 | β | h4 | DM | Dn | Масса, кг | ||||
| с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
| 10 | 8 | 10 | 27 | 22 | 15 | 0,34 | 0,34 | 0,32 | 0,34 | 0,33 |
| 15 | 12 | 28 | 28 | 19 | 0,40 | 0,40 | 0,38 | 0,40 | 0,40 | |
| 20 | 18 | 30 | 36 | 26 | 0,53 | 0,53 | 0,50 | 0,53 | 0,52 | |
| 25 | 25 | 12 | 42 | 33 | 0,76 | 0,77 | 0,72 | 0,75 | 0,75 | |
| 32 | 31 | 33 | 50 | 39 | 1,10 | 1,08 | 1,04 | 1,08 | 1,08 | |
| 40 | 38 | 35 | 60 | 46 | 1,36 | 1,37 | 1,28 | 1,30 | 1,34 | |
| 50 | 49 | 70 | 58 | 1,53 | 1,51 | 1,44 | 1,46 | 1,47 | ||
| 65 | 66 | 88 | 77 | 1,97 | 2,06 | 1,83 | 1,72 | 1,75 | ||
| 80 | 78 | 13 | 37 | 102 | 90 | 2,76 | 2,76 | 2,80 | 2,65 | 2,72 |
| 100 | 96 | 38 | 122 | 110 | 3,35 | 3,04 | 3,03 | 3,03 | 3,04 | |
| 125 | 121 | 15 | 40 | 148 | 135 | 4,66 | 4,24 | 3,66 | 4,50 | 4,55 |
| 150 | 146 | 43 | 172 | 161 | 5,37 | 5,85 | 4,93 | 5,29 | 5,35 | |
| (175) | 177 | 17 | 47 | 210 | 196 | 7,32 | 8,10 | 6,92 | 7,11 | 7,16 |
| 200 | 202 | 50 | 235 | 222 | 8,37 | 9,35 | 7,75 | 7,98 | 8,05 | |
| (225) | 226 | 260 | 248 | 9,45 | 9,25 | 8,72 | 8,98 | 9,06 | ||
| 250 | 254 | 18 | 288 | 278 | 10,99 | 10,69 | 10,14 | 12,20 | 12,30 | |
| 300 | 303 | 340 | 330 | 14,82 | 14,28 | 14,10 | 13,81 | 14,11 | ||
| 350 | 351 | 390 | 382 | 17,69 | 18,65 | 17,64 | 16,35 | 16,72 | ||
| 400 | 398 | 440 | 432 | 20,55 | 19,69 | 19,30 | 18,83 | 19,31 | ||
| (450) | 450 | 494 | 484 | 23,63 | 23,60 | 21,90 | 21,62 | 22,24 | ||
| 500 | 501 | 19 | 545 | 535 | 26,63 | 29,10 | 25,90 | 24,44 | 25,10 | |
| 600 | 602 | 55 | 650 | 636 | 35,79 | 35,60 | 33,40 | 37,49 | 33,67 | |
| (700) | 692 | 740 | 726 | 44,31 | 44,10 | 41,10 | 40,60 | 41,86 | ||
| 800 | 792 | 60 | 844 | 826 | 56,17 | 55,20 | 52,20 | 51,67 | 53,36 | |
| (900) | 892 | 21 | 944 | 926 | 66,79 | – | – | – | – | |
| 1000 | 992 | 1044 | 1028 | 73,51 | ||||||
| 1200 | 1192 | 23 | 70 | 1248 | 1228 | 111,43 | ||||
| 1400 | 1392 | 27 | 85 | 1456 | 1428 | 156,58 | ||||
| 1600 | 1592 | 32 | 95 | 1660 | 1628 | 218,57 | ||||
|
Πρότυπα
|
Κατηγορία
|
Διάμετρος
|
Διάμετρος κύκλων μπουλονιών
|
Αριθμός μπουλονιών
|
Μέγεθος μπουλονιών
|
Διάμετρος της τρύπας μπουλονιών
|
|---|---|---|---|---|---|---|
|
AS4087 φλάντζες
|
PN14
|
95
|
67
|
4
|
M12
|
14
|
|
ΣΑΝ φλάντζα 2129
|
Πίνακας Γ
|
95
|
67
|
4
|
13
|
14
|
|
Πίνακας Δ
|
95
|
67
|
4
|
13
|
14
|
|
|
Πίνακας Ε
|
95
|
67
|
4
|
13
|
14
|
|
|
Πίνακας Φ
|
95
|
67
|
4
|
13
|
14
|
|
|
Πίνακας Χ
|
114
|
83
|
4
|
16
|
17
|
|
|
Πίνακας J
|
114
|
83
|
4
|
16
|
17
|
|
|
Φλάντζες Ansi B16.5
|
Ansi 150
|
89
|
60
|
4
|
13
|
16
|
|
Ansi 300
|
95
|
67
|
4
|
13
|
16
|
|
|
Ansi 600
|
95
|
67
|
4
|
13
|
16
|
|
|
Ansi 900
|
121
|
83
|
4
|
19
|
22
|
|
|
Ansi 1500
|
121
|
83
|
4
|
19
|
22
|
|
|
Φλάντζα του ISO 7005 (DIN)
|
PN6
|
80
|
55
|
4
|
M10
|
11
|
|
PN10
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN16
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN20
|
90
|
60.5
|
4
|
M14
|
16
|
|
|
PN25
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN40
|
95
|
65
|
4
|
M12
|
14
|
