Λεπτομέρειες:
|
| Χάλυβας άνθρακα: | A234WPB | Χάλυβας SS: | 304L, 316L |
|---|---|---|---|
| Τύπος: | LR, SR | Βαθμός: | 45° 90° 180° |
| Επίστρωμα: | Αντιοξειδωτικό πετρέλαιο, μαύρη ζωγραφική | ||
| Υψηλό φως: | ΑΓΚΏΝΑΣ ΣΩΛΉΝΩΝ ΧΆΛΥΒΑ 316L ASTM A234,304L 45 γαλβανισμένος βαθμός αγκώνας,Τα A234 WPB γαλβάνισαν τον αγκώνα 90 βαθμού |
||

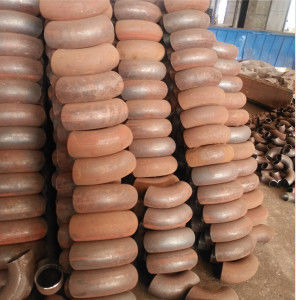

Σύμφωνα με τη μορφή, υπάρχει ευθύς και μειώνοντας τον αγκώνα.
Ανάλογα με τη γωνία, υπάρχει κανονικά αγκώνας 45 βαθμού, 90 βαθμού και 180 βαθμού.
Όπως βασίζεται στην ακτίνα, υπάρχει μακροχρόνια ακτίνα (1.5D) και σύντομος αγκώνας ακτίνας (1D).
Για τη σύνδεση, μπορούν διαιρεσμένος σε υποδοχή να ενώσουν στενά τον αγκώνα, τον αγκώνα συγκόλλησης άκρης και τον περασμένο κλωστή αγκώνα.

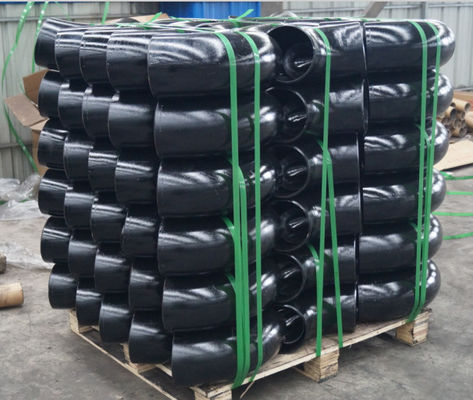

Χαρακτηρίσαμε όλες τις συναρμολογήσεις Buttweld χάλυβα άνθρακα με το όνομα, βαθμός, θερμαίνουμε το πάχος όχι, μεγέθους, προτύπων και σχεδίου. Μετά από καμένος της ανατίναξης, της ζωγραφικής και του χαρακτηρισμού 90 του αγκώνα βαθμού ASTM A234 WPB, οι εργαζόμενοί μας τους τύλιξαν με τον πλαστικό αφρό και τους συσκεύασαν στις ξύλινες περιπτώσεις ή τις παλέτες.
Οι σαφείς ετικέτες κολλιούνται έξω από τη συσκευασία για τον εύκολο προσδιορισμό της ποσότητας και η μεγάλη προσοχή ΤΑΥΤΌΤΗΤΑΣ προϊόντων λαμβάνεται κατά τη λειτουργία και μεταφορά.
| NPS | O.D. Δ |
90° Μακροχρόνιο RAD Κέντρο στο τέλος Α |
45° Μακροχρόνιο RAD Κέντρο στο τέλος Β |
90° τρισδιάστατος Κέντρο στο τέλος Α |
45° τρισδιάστατος Κέντρο στο τέλος Β |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
Ο χάλυβας άνθρακα αγκώνας 45 βαθμού & χάλυβας άνθρακα 90 διαστάσεις αγκώνων βαθμού είναι στα χιλιοστόμετρα εκτός αν αναφέρεται διαφορετικά. Το πάχος τοίχων (τ) πρέπει να διευκρινιστεί από τον πελάτη.
ΔΙΑΣΤΑΤΙΚΕΣ ΑΝΟΧΕΣ ΤΩΝ ΑΓΚΩΝΩΝ ΣΥΓΚΟΛΛΗΣΗΣ ΑΚΡΗΣ - 45° ΚΑΙ 90° - LR ΚΑΙ ΤΡΙΣΔΙΆΣΤΑΤΟΣ - ASME B16.9
| Ονομαστικό μέγεθος σωλήνων | 1/2 έως 2.1/2 | 3 έως 3.1/2 | 4 | 5 έως 8 |
| Εξωτερική διάμετρος στη λοξότμηση (δ) |
+ 1,6 - 0,8 |
1.6 | 1.6 | + 2,4 - 1.6 |
| Εσωτερική διάμετρος στο τέλος | 0,8 | 1.6 | 1.6 | 1.6 |
| Κέντρο στο τέλος LR (A/B) | 2 | 2 | 2 | 2 |
| Κέντρο για να τελειώσει τρισδιάστατο (A/B) | 3 | 3 | 3 | 3 |
| Ονομαστικό μέγεθος σωλήνων | 10 έως 18 | 20 έως 24 | 26 έως 30 | 32 έως 48 |
| Εξωτερική διάμετρος στη λοξότμηση (δ) |
+ 4 - 3.2 |
+ 6,4 - 4.8 |
+ 6,4 - 4.8 |
+ 6,4 - 4.8 |
| Εσωτερική διάμετρος στο τέλος | 3.2 | 4.8 | + 6,4 - 4.8 |
+ 6,4 - 4.8 |
| Κέντρο στο τέλος LR (A/B) | 2 | 2 | 3 | 5 |
| Κέντρο για να τελειώσει τρισδιάστατο (A/B) | 3 | 3 | 6 | 6 |
| Πάχος τοίχων (τ) | Περισσότερο από 87,5% του ονομαστικού πάχους τοίχων |
|||
Διαστάσεις αγκώνων ASTM A234 WPB
Πρότυπα: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510
Διάμετρος: DN20 σε DN1500/3/4» σε 60»
Σχέδιο: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
Ακτίνα: Σύντομη ακτίνα (SR) και μακροχρόνια ακτίνα (LR)
Τύπος: Άνευ ραφής και ενωμένος στενά
Επιφάνεια: Εγχυτήρας, που γαλβανίζεται μαύρος
