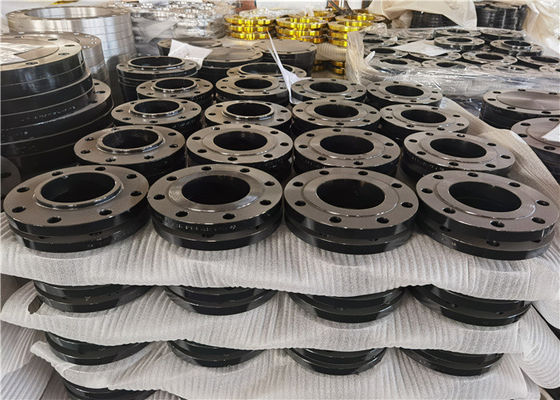

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Μεγάλες Εικόνας : Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XF
Πιστοποίηση:	ISO9001 PED
Αριθμό μοντέλου:	1/2» - 82»

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pcs
Τιμή:	Discussible
Συσκευασία λεπτομέρειες:	Περίπτωση Plywooden
Χρόνος παράδοσης:	4weeks
Όροι πληρωμής:	T/T, L/C, D/A, D/P
Δυνατότητα προσφοράς:	4000ton το μήνα

Επικοινωνία

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

περιγραφή

Υλικό:	ASTM A105N, AISI 304/304L, AISI 316/316L	Χρώμα:	Μαύρο χρώμα και κίτρινο χρώμα
Πίεση:	150LBS, 300LBS.400LBS, 600LBS, 1500LBS, 2500LBS	Επιφάνεια:	RF, ΓΦ
Μέγεθος:	1/2» - 80»	Τύπος:	SORF, WNRF, BLRF, LJRF, SWRF, THDRF
Υψηλό φως:	Ολίσθηση A105n F316 316l στη φλάντζα , Ολίσθηση F304 304l στη φλάντζα , Μαύρη σφυρηλατημένη Sorf φλάντζα χρωμάτων

ANSI B16.5 &ANSI ΈΝΑ B16.47-FLAGNE

Ολίσθηση στη φλάντζα A105n, F304/304l, F316/316l σφυρηλατημένο Sorf 150lbs - μαύρο κίτρινο χρώμα 2500lbs

ΠΙΕΣΗ: 150LBS, 300LBS, 400LBS, 600LBS, 1500LBS, 2500LBS

Είδος: ΟΛΙΣΘΗΣΗ ΕΠΑΝΩ

Μέγεθος: 1/2» - 80»

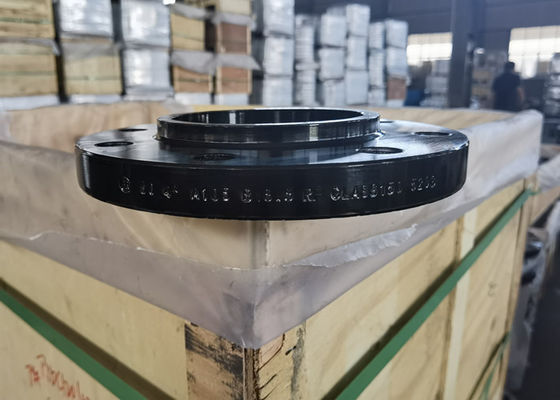

Επεξεργασία επιφάνειας: Μαύρο χρώμα, κίτρινο χρώμα, πετρέλαιο σκουριάς Anit, καυτή εμβύθιση που γαλβανίζεται, κρύο που γαλβανίζεται.

Πιστοποιητικό: ISO9001: 2015, PED, TUV, ΠΙΣΤΟΠΟΙΗΤΙΚΌ ΔΟΚΙΜΉΣ ΜΎΛΩΝ (ΤΟ EN 10204-3.1)

XINFENG ιδρύθηκε το 1988.

Σφυρηλατημένο Ansi B16.5 ASME B16.47 ASTM A105 φλαντζών χάλυβα

ΠΡΟΤΥΠΑ

Τύπος

Πίεση

Υλικό

μέγεθος

Διαδικασία

Επιφάνεια

επεξεργασία

ANSI B16.5, ASME16.47

SORF

WNRF

ΤΥΦΛΟΣ

SWRF

LJFF

150LBS, 300LBS,

400LBS, 600LB

900LBS, 1500LBS, 2500LBS

χάλυβας άνθρακα

ανοξείδωτο

1/2»-60»

ΣΦΥΡΗΛΑΤΗΜΕΝΟΣ, ΣΦΥΡΗΛΑΤΗΣΗ

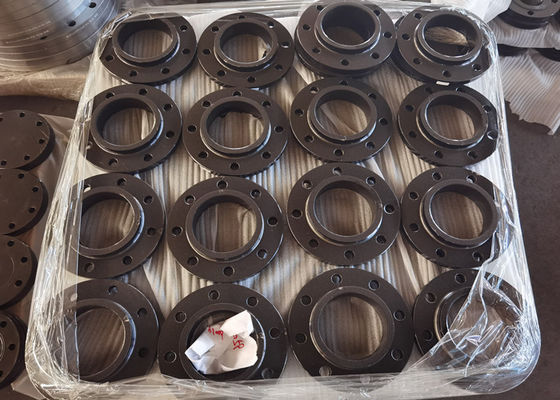

Μαύρο χρώμα

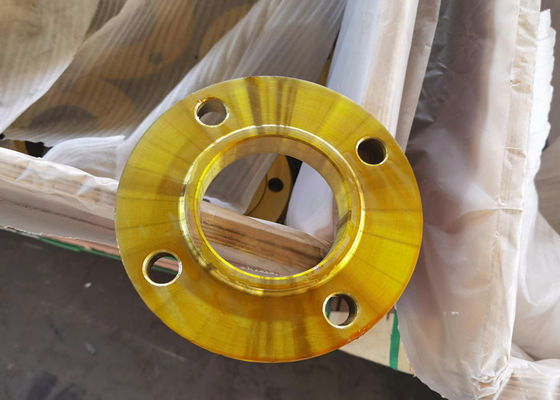

Κίτρινο χρώμα

Ελαφρύ πετρέλαιο

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ 0

Προδιαγραφή Ansi B16.5

Τύπος φλαντζών: λαιμός συγκόλλησης ολίσθηση επάνω τυφλός ένωση περιτυλίξεων περασμένος κλωστή συγκόλληση υποδοχών

Σειρά μεγέθους: 1/2» σε 24»

Πίεση: κατηγορία 150 300 400 600 900 1500 2500

Τοίχος thicnkess: SCH5, SCH10, SCH20, SCH30, XS, SCH40, SCH80, SCH160, SCH XXS

Σφραγίζοντας κοινός τύπος: ΓΦ (επίπεδο πρόσωπο) RF (raisd πρόσωπο) LJ (ένωση περιτυλίξεων) RTJ (σωστή ένωση)

Προδιαγραφή ASME B16.47

Τύπος φλαντζών: λαιμός συγκόλλησης τυφλός

Σειρά μεγέθους: 12» σε 60»

Πίεση: κατηγορία 75 150 300 600 900

Τοίχος thicnkess: SCH5, SCH10, SCH20, SCH30, XS, SCH40, SCH80, SCH160, SCH XXS

Σφραγίζοντας κοινός τύπος: ΓΦ (επίπεδο πρόσωπο) RF (raisd πρόσωπο) LJ (ένωση περιτυλίξεων) RTJ (σωστή ένωση)

Υλικό:
1) Χάλυβας άνθρακα: ASTM A105/A105N, A350 LF1/IF2, A694 F42/46/48/52/60/75 2) Ανοξείδωτο: ASTM A182 F304/304L, 316/316L, F321, F51, ASTM A182 F11/F12/F22

Επιφάνεια αντιοξειδωτική:
Επιφάνεια αντιοξειδωτικό 1: Αντιοξειδωτικό ελαφρύ πετρέλαιο
Επιφάνεια αντιοξειδωτικά 2: Μαύρο επίστρωμα χρωμάτων
Επιφάνεια αντιοξειδωτικά 3: Κίτρινο επίστρωμα χρωμάτων
Επιφάνεια αντιοξειδωτικά 4: Galnavized (καυτός που βυθίζεται το ήλεκτρο γαλβανισμένος ή γαλβανισμένος)

Συνδέστε το πρόσωπο:
Επιφάνεια 1: Το απόθεμα τελειώνει
Επιφάνεια 2: Sprial που κόβεται οδοντωτά
Επιφάνεια 3: Δύο ή τρία αυλάκια (ίσαλες γραμμές)
Επιφάνεια 4: Ομαλός τελειώστε

Όροι
1) Πληρωμή: Αμετάκλητο L/C άμεσα ή T/T, D/P
2) FOB λιμένας της Κίνας όρου παράδοσης ή CIF λιμένας του αγοραστή
3) Συσκευασία: Παλέτα/περίπτωση κοντραπλακέ

Διαστάσεις φλαντζών Ansi B16.5

Κατηγορία 150 ASME B16.5 διαστάσεις στους ΚΚ

Κατηγορία 150 ASME B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	WN άντεξε την ταυτότητα (WB)	Dia. Βάση πλημνών (HB)	Dia. από την κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)
1⁄2	3.50	0,38	1.38	4	0,62	2.38	0,88	0,62	1.19	0,84	0,56	1.81
3⁄4	3.88	0,44	1.69	4	0,62	2.75	1.09	0,82	1.50	1.05	0,56	2.00
1	4.25	0,50	2.00	4	0,62	3.12	1.36	1.05	1.94	1.32	0,62	2.12
11⁄4	4.62	0,56	2.50	4	0,62	3.50	1.70	1.38	2.31	1.66	0,75	2.19
11⁄2	5.00	0,62	2.88	4	0,62	3.88	1.95	1.61	2.56	1.90	0,81	2.38
2	6.00	0,69	3.62	4	0,75	4.75	2.44	2.07	3.06	2.38	0,94	2.44
21⁄2	7.00	0,81	4.12	4	0,75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0,88	5.00	4	0,75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
31⁄2	8.50	0,88	5.50	8	0,75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0,88	6.19	8	0,75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0,88	7.31	8	0,88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0,94	8.50	8	0,88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0,88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

ΟΙ ΔΙΑΣΤΑΣΕΙΣ ΕΙΝΑΙ ΣΤΙΣ ΙΝΤΣΕΣ
Διάμετρος 1/8 τρυπών μπουλονιών» μεγαλύτερη από τη διάμετρο μπουλονιών

Κατηγορία 300 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 300 ASME B16.5 διαστάσεις φλαντζών στο χιλ.

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	WN άντεξε την ταυτότητα (WB)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)
1⁄2	3.75	0,50	1.38	4	0,63	2.62	0,88	0,62	1.50	0,84	0,81	2.00
3⁄4	4.62	0,56	1.69	4	0,75	3.25	1.09	0,82	1.88	1.05	0,94	2.19
1	4.88	0,62	2.00	4	0,75	3.50	1.36	1.05	2.12	1.32	1.00	2.38
11⁄4	5.25	0,69	2.50	4	0,75	3.88	1.70	1.38	2.50	1.66	1.00	2.50
11⁄2	6.12	0,75	2.88	4	0,88	4.50	1.95	1.61	2.75	1.90	1.13	2.63
2	6.50	0,81	3.62	8	0,75	5.00	2.44	2.07	3.31	2.38	1.25	2.69
21⁄2	7.50	0,94	4.12	8	0,88	5.88	2.94	2.47	3.94	2.88	1.44	2.94
3	8.25	1.06	5.00	8	0,88	6.62	3.57	3.07	4.62	3.50	1.63	3.06
31⁄2	9.00	1.12	5.50	8	0,88	7.25	4.07	3.55	5.25	4.00	1.69	3.13
4	10.00	1.19	6.19	8	0,88	7.88	4.57	4.03	5.75	4.50	1.82	3.32
5	11.00	1.31	7.31	8	0,88	9.25	5.66	5.05	7.00	5.56	1.94	3.82
6	12.50	1.38	8.50	12	0,88	10.62	6.72	6.07	8.12	6.63	2.00	3.82
8	15.00	1.56	10.62	12	1.00	13.00	8.72	7.98	10.25	8.63	2.38	4.32
10	17.50	1.81	12.75	16	1.12	15.25	10.88	10.02	12.62	10.75	2.56	4.56
12	20.50	1.94	15.00	16	1.25	17.75	12.88	12.00	14.75	12.75	2.82	5.06
14	23.00	2.06	16.25	20	1.25	20.25	14.14	13.25	16.75	14.00	2.94	5.56
16	25.50	2.19	18.50	20	1.38	22.50	16.16	15.25	19.00	16.00	3.19	5.69
18	28.00	2.31	21.00	24	1.38	24.75	18.18	17.25	21.00	18.00	3.44	6.19
20	30.50	2.44	23.12	24	1.38	27.00	20.20	19.25	23.12	20.00	3.69	6.32
22	33.00	2.57	25.25	24	1.63	29.25	22.22	21.25	25.25	22.00	3.93	6.43
24	36.00	2.69	27.62	24	1.63	32.00	24.25	23.25	27.62	24.00	4.13	6.56

* Για τον τύπο 21 φλαντζών η εξωτερική διάμετρος πλημνών αντιστοιχεί περίπου στην εξωτερική διάμετρο σωλήνων.
Σημείωση: Η εκτίμηση p/t από ASME B16.5 ισχύει μόνο για τον τύπο φλαντζών 05, 11, 12, 13 και 21 που έχει τα ονομαστικά μεγέθη μέχρι και συμπεριλαμβανομένου DN 600. Η εκτίμηση p/t όλων των άλλων φλαντζών θα συμφωνηθεί μεταξύ του κατασκευαστή και του αγοραστή.

Κατηγορία 400 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	3.75	0,56	1.38	4	0,63	2.62	0,88	1.5	0,84	0,88	2.06	*
3⁄4	4.62	0,62	1.69	4	0,75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0,69	2.00	4	0,75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0,81	2.50	4	0,75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0,88	2.88	4	0,88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0,75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0,88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0,88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.00	1.38	6.19	8	1.00	7.88	4.57	5.75	4.50	2.00	3.50	*
5	11.00	1.50	7.31	8	1.00	9.25	5.66	7.00	5.56	2.12	4.00	*
6	12.50	1.62	8.50	12	1.00	10.62	6.72	8.12	6.63	2.25	4.06	*
8	15.00	1.88	10.62	12	1.12	13.00	8.72	10.25	8.63	2.69	4.62	*
10	17.50	2.12	12.75	16	1.25	15.25	10.88	12.62	10.75	2.88	4.88	*
12	20.50	2.25	15.00	16	1.38	17.75	12.88	14.75	12.75	3.12	5.38	*
14	23.00	2.38	16.25	20	1.38	20.25	14.14	16.75	14.00	3.31	5.88	*
16	25.50	2.50	18.50	20	1.50	22.50	16.16	19.00	16.00	3.69	6.00	*
18	28.00	2.62	21.00	24	1.50	24.75	18.18	21.00	18.00	3.88	6.50	*
20	30.50	2.75	23.12	24	1.62	27.00	20.20	23.12	20.00	4.00	6.62	*
22	33.00	2.88	25.25	24	1.75	29.25	22.22	25.25	22.00	4.25	6.75	*
24	36.00	3.00	27.25	24	1.88	32.00	24.25	27.62	24.00	4.50	6.88	*

Διάμετρος 1/8 τρυπών μπουλονιών» μεγαλύτερη από τη διάμετρο μπουλονιών

Κατηγορία 600 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 600 ASME B16.5 τυφλές διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	3.75	0,56	1.38	4	0,63	2.62	0,88	1.50	0,84	0,88	2.06	*
3⁄4	4.62	0,62	1.69	4	0,75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0,69	2.00	4	0,75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0,81	2.50	4	0,75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0,88	2.88	4	0,88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0,75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0,88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0,88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.75	1.50	6.19	8	1.00	8.50	4.57	6.00	4.50	2.12	4.00	*
5	13.00	1.75	7.31	8	1.12	10.50	5.66	7.44	5.56	2.38	4.50	*
6	14.00	1.88	8.50	12	1.12	11.50	6.72	8.75	6.63	2.62	4.62	*
8	16.50	2.19	10.62	12	1.25	13.75	8.72	10.75	8.63	3.00	5.25	*
10	20.00	2.50	12.75	16	1.38	17.00	10.88	13.50	10.75	3.38	6.00	*
12	22.00	2.62	15.00	20	1.38	19.25	12.88	15.75	12.75	3.62	6.12	*
14	23.75	2.75	16.25	20	1.50	20.75	14.14	17.00	14.00	3.69	6.50	*
16	27.00	3.00	18.50	20	1.63	23.75	16.16	19.50	16.00	4.19	7.00	*
18	29.25	3.25	21.00	20	1.75	25.75	18.18	21.50	18.00	4.62	7.25	*
20	32.00	3.50	23.00	24	1.75	28.50	20.20	24.00	20.00	5.00	7.50	*
22	34.25	3.75	25.25	24	1.88	30.63	22.22	26.25	22.00	5.25	7.75	*
24	37.00	4.00	27.25	24	2.00	33.00	24.25	28.25	24.00	5.50	8.00	*

Κατηγορία 900 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 900 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	ΕΤΣΙ άντεξε την ταυτότητα (Sb)	* WN άντεξε την ταυτότητα (WB)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)
3	9.50	1.50	5.00	8	1.00	7.50	3.57	*	5.00	3.50	2.12	4.00
4	11.50	1.75	6.19	8	1.25	9.25	4.57	*	6.25	4.50	2.75	4.50
5	13.75	2.00	7.31	8	1.38	11.00	5.66	*	7.50	5.56	3.12	5.00
6	15.00	2.19	8.50	12	1.25	12.50	6.72	*	9.25	6.63	3.38	5.50
8	18.50	2.50	10.63	12	1.50	15.50	8.72	*	11.75	8.63	4.00	6.38
10	21.50	2.75	12.75	16	1.50	18.50	10.88	*	14.50	10.75	4.25	7.25
12	24.00	3.12	15.00	20	1.50	21.00	12.88	*	16.50	12.75	4.63	7.88
14	25.25	3.38	16.25	20	1.63	22.00	14.14	*	17.75	14.00	5.12	8.38
16	27.75	3.50	18.50	20	1.75	24.25	16.16	*	20.00	16.00	5.25	8.50
18	31.00	4.00	21.00	20	2.00	27.00	18.18	*	22.25	18.00	6.00	9.00
20	33.75	4.25	23.00	20	2.13	29.50	20.20	*	24.50	20.00	6.25	9.75
24	41.00	5.50	27.25	20	2.63	35.50	24.25	*	29.50	24.00	8.00	11.50

Κατηγορία 1500 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 1500 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	Έτσι άντεξε την ταυτότητα (Sb)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	4.75	0,88	1.38	4	0,88	3.25	0,88	1.50	0,84	1.25	2.38	*
3⁄4	5.12	1.00	1.69	4	0,88	3.50	1.09	1.75	1.05	1.38	2.75	*
1	5.88	1.12	2.00	4	1.00	4.00	1.36	2.06	1.32	1.62	2.88	*
11⁄4	6.25	1.12	2.50	4	1.00	4.38	1.70	2.50	1.66	1.62	2.88	*
11⁄2	7.00	1.25	2.88	4	1.12	4.88	1.95	2.75	1.90	1.75	3.25	*
2	8.50	1.50	3.63	8	1.00	6.50	2.44	4.12	2.38	2.25	4.00	*
21⁄2	9.62	1.62	4.13	8	1.12	7.50	2.94	4.88	2.88	2.50	4.12	*
3	10.50	1.88	5.00	8	1.25	8.00	-	5.25	3.50	-	4.62	*
4	12.25	2.12	6.19	8	1.38	9.50	-	6.38	4.50	-	4.88	*
5	14.75	2.88	7.31	8	1.63	11.50	-	7.75	5.56	-	6.12	*
6	15.50	3.25	8.50	12	1.50	12.50	-	9.00	6.63	-	6.75	*
8	19.00	3.62	10.63	12	1.75	15.50	-	11.50	8.63	-	8.38	*
10	23.00	4.25	12.75	12	2.00	19.00	-	14.50	10.75	-	10.00	*
12	26.50	4.88	15.00	16	2.12	22.50	-	17.75	12.75	-	11.12	*
14	29.50	5.25	16.25	16	2.38	25.00	-	19.50	14.00	-	11.75	*
16	32.50	5.75	18.50	16	2.63	27.75	-	21.75	16.00	-	12.25	*
18	36.00	6.38	21.00	16	2.88	30.50	-	23.50	18.00	-	12.88	*
20	38.75	7.00	23.00	16	3.12	32.75	-	25.25	20.00	-	14.00	*
24	46.00	8.00	27.25	16	3.63	39.00	-	30.00	24.00	-	16.00	*

Κατηγορία 2500 φλάντζα Dimenisons ASME B16.5

Κατηγορία 2500 Ansi B16.5 διαστάσεις φλαντζών

Ονομαστικό μέγεθος	Εξωτερική διάμετρος (OD)	Ελάχιστο πάχος (τ)	RF Dia. (ρ)	Αριθ. των τρυπών μπουλονιών	Διάμετρος των τρυπών	Κύκλος μπουλονιών (Επειδή)	Dia. Βάση πλημνών (HB)	Dia. Κορυφή πλημνών (HT)	ΕΤΣΙ LTH (SL)	WN LTH (WL)	* WN άντεξε την ταυτότητα (WB)
1⁄2	5.25	1.19	1.38	4	0,88	3.50	1.69	0,84	1.56	2.88	*
3⁄4	5.50	1.25	1.69	4	0,88	3.75	2.00	1.05	1.69	3.12	*
1	6.25	1.38	2.00	4	1.00	4.25	2.25	1.32	1.88	3.50	*
11⁄4	7.25	1.50	2.50	4	1.12	5.13	2.88	1.66	2.06	3.75	*
11⁄2	8.00	1.75	2.88	4	1.25	5.75	3.12	1.90	2.38	4.38	*
2	9.25	2.00	3.63	8	1.12	6.75	3.75	2.38	2.75	5.00	*
21⁄2	10.50	2.25	4.13	8	1.25	7.75	4.50	2.88	3.12	5.62	*
3	12.00	2.62	5.00	8	1.38	9.00	5.25	3.50	-	6.62	*
4	14.00	3.00	6.19	8	1.63	10.75	6.50	4.50	-	7.50	*
5	16.50	3.62	7.31	8	1.88	12.75	8.00	5.56	-	9.00	*
6	19.00	4.25	8.50	8	2.12	14.50	9.25	6.63	-	10.75	*
8	21.75	5.00	10.63	12	2.12	17.25	12.00	8.63	-	12.50	*
10	26.50	6.50	12.75	12	2.63	21.25	14.75	10.75	-	16.50	*
12	30.00	7.25	15.00	12	2.88	24.38	17.38	12.75	-	18.25	*

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ 8

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ 9 ,

1. ποιοι είναι εμείς;
Είμαστε βασισμένοι σε Hebei, Κίνα, έναρξη από το 1986, πωλούμε την τοποθέτηση φλαντζών και σωληνώσεων που πωλείται σε όλο τον κόσμο.
2. πώς μπορούμε να εξασφαλίσουμε την ποιότητα;
Πάντα ένα δείγμα προπαραγωγής πριν από τη μαζική παραγωγή
Πάντα τελική επιθεώρηση πριν από την αποστολή

3.what μπορείτε να αγοράσετε από μας;
Σφυρηλατημένη φλάντζα, συναρμολόγηση, σφυρηλατημένη συναρμολόγηση, χωρίς συγκόλληση σωλήνας.

4. ποιες υπηρεσίες μπορούμε να παρέχουμε;
Αποδεκτοί όροι παράδοσης: ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CFR, CIF, EXW, FCA, DDP, DDU, σαφής παράδοση, DAF
Αποδεκτό νόμισμα πληρωμής: ΔΟΛ ΗΠΑ, ΕΥΡ, CNY
Αποδεκτός τύπος πληρωμής: T/T, L/C, D/P D/A, MoneyGram, πιστωτική κάρτα, PayPal, Western Union, μετρητά, μεταβίβαση
Γλώσσα προφορική: Αγγλικά, κινεζικά, αραβικά, γαλλικά

Στοιχεία επαφής:

Ηλεκτρονικό ταχυδρομείο: το info11@hbxfgj.com

Τηλ.: +86-317-6016755 FAX: +86-317-6853755

Όχλος/Wechat/WhatsApp: 0086-18031772026

Skype: angela.766437

QQ: 1608691724

ετικέτα:

Φλάντζα Ansi B16.5 χάλυβα άνθρακα,

ΦΛΆΝΤΖΑ ANSI B16.5 B16.47 SORF,

ΦΛΑΝΤΖΑ Wnrf 150lbs 300lbs 316l

Στοιχεία επικοινωνίας

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Υπεύθυνος Επικοινωνίας: Miss. Mandy Liu

Τηλ.:: 0086 18903173335

Φαξ: 86-0317-6853077-6723871

Άλλα προϊόντα

16" Ansi B16 5 Weld Neck Flange 150 Μαύρη επικάλυψη χρώματος

Προσαρμογή: COEM, ODM

Μέγεθος: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Επιχρισμός: Μαύρο χρώμα

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

Σιδερένιο χάλυβα άνθρακα

Επιχρισμός: Μαύρο χρώμα

Εκτίμηση πίεσης: ΚΑΛΑΣΙΑ 150-ΚΑΛΑΣΙΑ 2500,Κατηγορία 150,Κατηγορία 300,Κατηγορία 400,Κατηγορία 600,Κατηγορία 900,Κατηγ

Τύπος προσώπου: Το RF, το χρώμα RTJ.Black, το κίτρινο χρώμα, το διαφανές χρώμα, η κρύα και καυτή εμβύθιση γαλβανίζου

Τεχνικές: Σφυρηλατημένος

Χάλυβα κράμα Sch 40 Φλάνσα Asme B16.47 Ser B επικαλυμμένο με μαύρη μπογιά

Υλικό: Χάλυβας άνθρακα, A105,A105N,ASTM A350 LF2,Ατσάλι από ανοξείδωτο χάλυβα, κράμα χάλυβα

Μέγεθος: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

3/4" Asme B16.5 Χάλυβα άνθρακα Φλάνς λαιμού ζύλωσης Std πάχος OEM προσαρμογή

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

Δάχος: ΣΤΔ, SCH40, SCH80, SCH160.

Εκτίμηση πίεσης: ΚΑΛΑΣΙΑ 150-ΚΑΛΑΣΙΑ 2500,Κατηγορία 150,Κατηγορία 300,Κατηγορία 400,Κατηγορία 600,Κατηγορία 900,Κατηγ

Η μέθοδος ASTM A350 LF2 για τις πεταμένες φλέβες από ανοξείδωτο χάλυβα ANSI B16.5 ASME B16.47

Τύπος σύνδεσης: Επεξεργασία με συγκόλληση

Μέγεθος: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Τεχνικές: Σφυρηλατημένος

Υλικό: Χάλυβας άνθρακα, A105,A105N,ASTM A350 LF2,Ατσάλι από ανοξείδωτο χάλυβα, κράμα χάλυβα

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Ολίσθηση A105n F316 316l στη φλάντζα

Ολίσθηση F304 304l στη φλάντζα

Μαύρη σφυρηλατημένη Sorf φλάντζα χρωμάτων

Τύπος

Πίεση

Διαδικασία

SORF

1/2»-60»

ΣΦΥΡΗΛΑΤΗΜΕΝΟΣ, ΣΦΥΡΗΛΑΤΗΣΗ

Διαστάσεις φλαντζών Ansi B16.5

Κατηγορία 150 ASME B16.5 διαστάσεις στους ΚΚ

Κατηγορία 300 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 300 ASME B16.5 διαστάσεις φλαντζών στο χιλ.

Κατηγορία 400 Ansi B16.5 διαστάσεις φλαντζών

Κατηγορία 600 Ansi B16.5 διαστάσεις φλαντζών, κατηγορία 600 ASME B16.5 τυφλές διαστάσεις φλαντζών

Κατηγορία 900 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 1500 φλάντζα Dimenisons Ansi B16.5

Κατηγορία 2500 φλάντζα Dimenisons ASME B16.5

Φλάντζα Ansi B16.5 χάλυβα άνθρακα,

ΦΛΆΝΤΖΑ ANSI B16.5 B16.47 SORF,
