Λεπτομέρειες:
|
| Προϊόν: | Ενωμένος στενά άκρη αγκώνας σωλήνων χάλυβα | Γωνία: | 30deg, 45 βαθμός, 60deg, 90 βαθμός, 120deg, 180 βαθμός |
|---|---|---|---|
| Πρότυπα: | ANSI ASME B16.9, B16.28, DIN2605, EN10253, JIS B231 | Ακτίνα: | Σύντομη ακτίνα SR, μακροχρόνια ακτίνα της LR, R=2D, τρισδιάστατο, 5D |
| Πάχος τοίχων: | 2MM 60MM, SCH10, SCH20, SCH30, STD SCH40 | Υλικό: | χάλυβας άνθρακα ASTM A234 WPB, P265GH Ανοξείδωτο 304/304L, 316/316L |
| Μέγεθος: | 1/2» σε 24» για τον άνευ ραφής τύπο 4» σε 72» για τον ενωμένο στενά τύπο | αντιοξειδωτικό επίστρωμα: | Μαύρο χρώμα, αντισκωρικό πετρέλαιο, καυτή εμβύθιση που γαλβανίζεται |
| Υψηλό φως: | 120DEG ΑΓΚΩΝΑΣ ΣΩΛΗΝΩΝ ΧΑΛΥΒΑ,6 sch 40 αγκώνας 90 βαθμού,A234 WPB sch 40 αγκώνας 90 βαθμού |
||

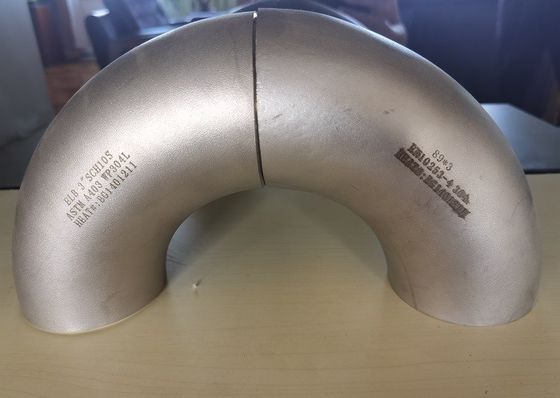

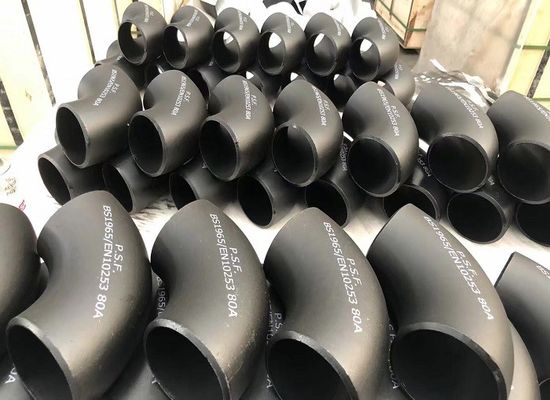

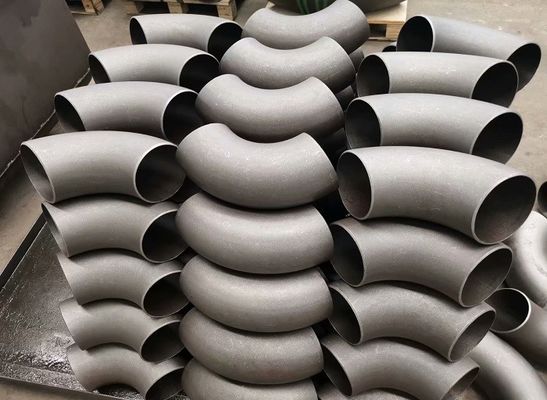

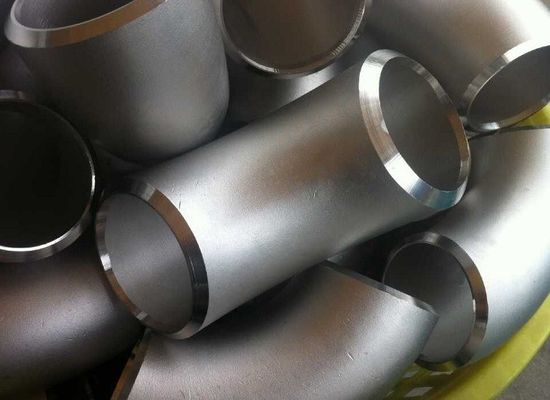

Αγκώνας ASME B16.9/B16.28 σωλήνων χάλυβα συγκόλλησης άκρης EN10253 DIN2605 JIS B2311 GOST 17375
Ο αγκώνας σωλήνων χάλυβα είναι μέρη κλειδί σε ένα σύστημα σωληνώσεων για για να αλλάξει τη ρευστή κατεύθυνση ροής. Χρησιμοποιείται για να συνδέσει δύο σωλήνες με τις ίδιες ή διαφορετικές ονομαστικές διαμέτρους, και για να κάνει το σωλήνα να γυρίσει σε μια ορισμένη κατεύθυνση 45 βαθμού ή 90 βαθμού. Ο αγκώνας θα μπορούσε να κυμανθεί από τη γωνία κατεύθυνσης, τους τύπους σύνδεσης, το μήκος και την ακτίνα, υλικοί τύποι.
| Τεχνική | Καυτή ώθηση, |
| Πρότυπα | ASME B16.9, ASME B16.28, EN10253, DIN2605, JIS B2311, GOST 17375-2001 |
| Υλικό | ΧΆΛΥΒΑΣ ΆΝΘΡΑΚΑ ASTM A234 WPB, A860 WPHY42-70, A420 WPL6, P235GH, P265GH, SS400, ST37, CT20, |
| Ανοξείδωτο 304/304L, 316/316L, 321,310S, 347H, 1,4301, 1,4404 | |
| Σειρά μεγέθους | Άνευ ραφής τύπος για την εξωτερική διάμετρο 1/2» σε 24» ή 21mm 610mm |
| Ενωμένος στενά τύπος για την εξωτερική διάμετρο 2» σε 72», ή 60mm 1800mm | |
| Γωνία αγκώνων | 30deg, 45deg, 60deg, 90deg, 120deg, 180 βαθμοί |
| Ακτίνα αγκώνων | Σύντομη ακτίνα SR (R=1D), μακροχρόνια ακτίνα της LR (R=1.5D), κάμψη R=3D ή R=5D, |
| Πάχος τοίχων | 1.6MM 60MM, SCH5, SCH5S, SCH10, SCH10S, SCH20, SCH30, STD, SCH40, XS SCH60, SCH80, SCH120, SCH160, XXS |
ΕΠΕΞΕΡΓΑΣΜΕΝΑ ΠΡΟΤΥΠΑ ΠΑΧΟΥΣ ΤΟΙΧΩΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ
| Ονομαστικό μέγεθος σωλήνων | Εξωτερική διάμετρος | Ονομαστικό πάχος τοίχων | |||||||||||||||||
| Α | Β | ASME | JIS | DIN | JIS (1) | DIN (2) | SCH10 | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2» | 21.3 | 21.7 | 21.3 | 2.8 | 2.0 | 2.11 | 2.41 | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4» | 26.7 | 27.2 | 26.9 | 2.8 | 2.3 | 2.11 | 2.41 | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1» | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4» | 422 | 42.7 | 42.4 | 3.5 | 2.6 | 2.77 | 297 | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | 1 1/2» | 48.3 | 48.6 | 48.3 | 3.5 | 2.9 | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2» | 60.3 | 60.5 | 60.3 | 3.8 | 2.9 | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2» | 73.0 | 76.3 | 76.1 | 4.2 | 2.9 | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3» | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 31/2» | 101.6 | 101.6 | — | 4.2 | — | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | — | |||||
| 100 | 4» | 114.3 | 114.3 | 114.3 | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5» | 141.3 | 139.8 | 139.7 | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15.99 | 19.05 | ||||
| 150 | 6» | 168.3 | 165.2 | 168.3 | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | 21.95 | |||
| 200 | 8» | 219.1 | 216.3 | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 18.26 | 20.62 | 23.01 | 22.23 |
| 250 | 10» | 273.1 | 267.4 | 273.0 | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 |
| 300 | 12» | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14» | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 400 | 16» | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 450 | 18» | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20» | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | 15.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22» | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24» | 609.6 | 609.6 | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26» | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28» | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | 15.88 | 9.53 | — | 12.70 | ||||||||
| 750 | 30» | 762.0 | 762.0 | - | — | 7.92 | 12.70 | 15.88 | 9.53 | — | 12.70 | — | - | — | - | ||||
| 800 | 32» | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34» | 863.6 | 863.6 | — | - | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | — | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36» | 914.4 | 914.4 | 914.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | — | |||||||
| 950 | 38» | 965.2 | 965.2 | - | - | — | — | — | 9.53 | — | 12.70 | - | |||||||
| 1000 | 40» | 1016.0 | 1016.0 | 1016.0 | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42» | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44» | 1117.6 | 1117.6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46» | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48» | 1219.2 | 1219.2 | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
