Λεπτομέρειες:
|
| Πρότυπα: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, ΚΑΤΗΓΟΡΊΑ Δ, DIN, EN1092-1 AWWA | τύπος: | WN Η ΦΛΑΝΤΖΑ, ΕΤΣΙ ΦΛΑΝΤΖΑ, ΤΥΦΛΗ ΦΛΑΝΤΖΑ, ΦΛΆΝΤΖΑ SW, ΦΛΆΝΤΖΑ ΠΙΆΤΩΝ, ΠΕΡΙΤΥΛΊΓΕΙ ΤΗΝ ΚΟΙΝΉ ΦΛΆΝΤΖΑ |
|---|---|---|---|
| Μέγεθος: | 1/2» 80», 0,5 ΙΝΤΣΕΣ ΣΕ 80 ΙΝΤΣΑ | Επεξεργασία επιφάνειας: | ΜΑΥΡΗ ΖΩΓΡΑΦΙΚΗ, ΚΙΤΡΙΝΗ ΖΩΓΡΑΦΙΚΗ, ΓΑΛΒΑΝΙΖΟΝΤΑΣ, ΑΝΤΙΟΞΕΙΔΩΤΙΚΟ ΠΕΤΡΕΛΑΙΟ |
| ΣΦΡΑΓΙΖΟΝΤΑΣ ΦΛΑΝΤΖΑ ΠΡΟΣΩΠΟΥ: | ΤΟ ΑΥΞΗΜΕΝΟ ΠΡΟΣΩΠΟ (RF), ΕΠΊΠΕΔΟ ΠΡΌΣΩΠΟ (ΓΦ), ΧΤΥΠΆ ΤΟΝ ΚΟΙΝΌ ΤΎΠΟ (RTJ) | Συσκευασία: | Αντάξιες περιπτώσεις/παλέτες κοντραπλακέ θάλασσας |
| Όρος τιμών: | ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CIF, CFR | Περίοδος παραγωγής: | λιγότερο από 60tons μέσα σε 30days, περισσότερο από 60tons 50days |
| Πιστοποιητικό: | PED, ISO | Υλικό: | ΑΝΟΞΕΊΔΩΤΟ SS316/L SS304/L |
| Επισημαίνω: | 6000# ΦΛΑΝΤΖΑ EN1092-1 ΑΝΟΞΕΊΔΩΤΟΥ,DIN ΣΦΥΡΗΛΑΤΗΜΈΝΟ ΦΛΆΝΤΖΕΣ SS304 SS316L,96» ΦΛΆΝΤΖΑ EN1092-1 150# |
||

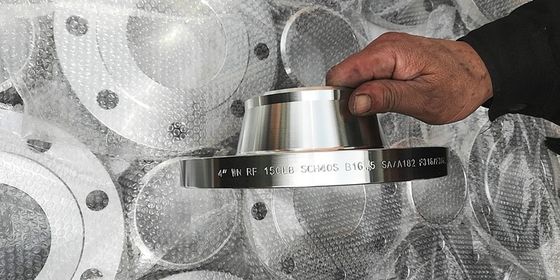

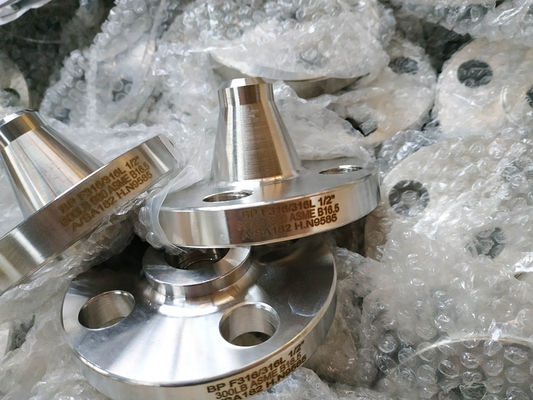

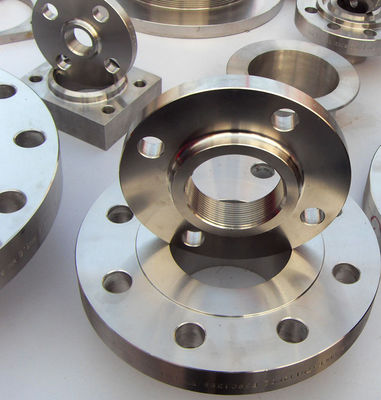

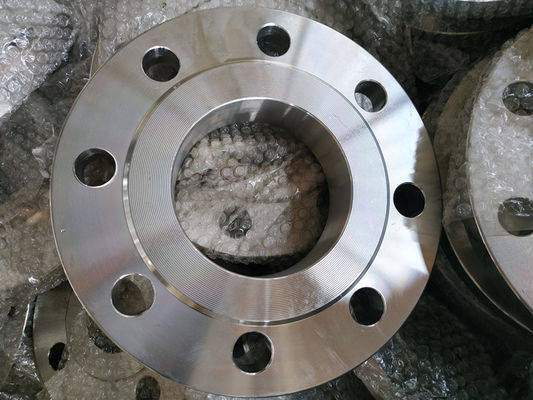

ΦΛΑΝΤΖΑ EN1092-1 ΑΝΟΞΕΊΔΩΤΟΥ ΤΥΠΟΠΟΙΗΜΈΝΗ ΣΦΥΡΗΛΑΤΗΜΈΝΗ ΦΛΆΝΤΖΕΣ SS304 SS316L ΦΛΆΝΤΖΑ DIN
| ΜΕΓΕΘΟΣ | ΥΛΙΚΟ | ΤΥΠΟΣ ΦΛΑΝΤΖΩΝ |
| 1/2» - 80» | Ανοξείδωτο | φλάντζα λαιμών συγκόλλησης |
| Ολίσθηση στη φλάντζα | ||
| φλάντζα συγκόλλησης υποδοχών | ||
| Κοινή φλάντζα ΠΕΡΙΤΥΛΙΞΕΩΝ | ||

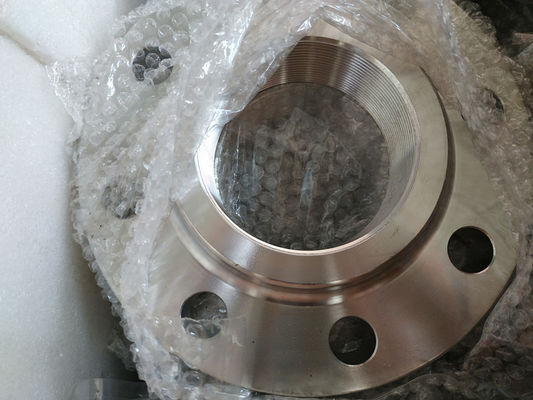

| Περασμένη κλωστή φλάντζα | ||

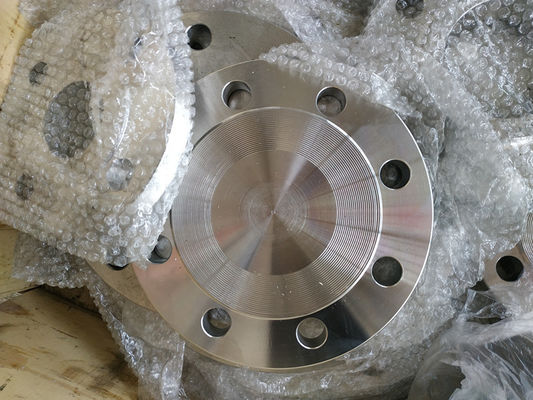

| τυφλή φλάντζα | ||
| ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ, ΑΝΟΞΕΊΔΩΤΟ | φλάντζα λαιμών συγκόλλησης | |
| Ολίσθηση στη φλάντζα | ||
| φλάντζα συγκόλλησης υποδοχών | ||
| Κοινή φλάντζα ΠΕΡΙΤΥΛΙΞΕΩΝ | ||
| Περασμένη κλωστή φλάντζα | ||
| τυφλή φλάντζα | ||
| Σφραγίζοντας πρόσωπο των φλαντζών | Το RF με κομμένος οδοντωτά τελειώνει | |
| ΓΦ με 3 ίσαλες γραμμές | ||
| ΓΦ με τα ομαλά finis | ||
| RTJ (κοινός τύπος δαχτυλιδιών) | ||
| Τα ΓΦ με κομμένος οδοντωτά τελειώνουν | ||
| RF με τις ίσαλες γραμμές |
| Φλάντζα Κανονική διάμετρος. |
O.D. Φλάντζα | Thk. Από τη φλάντζα λ. | Διάμετρος. Πλήμνη |
Διάμετρος του αυξημένου προσώπου | Μήκος Hub.Y | Άντεξε | Διάμετρος. από το μπουλόνι Κύκλος |
Διάμετρος. από το μπουλόνι Τρύπες |
Αριθμός από τα μπουλόνια |
Διάμετρος Μπουλόνια (ίντσα) |
Κλ | Λίβρα | |
| ίντσα | dn | Ο | Γ | Χ | Γ | Υ | Β | Επειδή | BH | ΔΙΣΕΚΑΤΟΜΜΥΡΙΟ | BD | ||
| 1/2» | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2» | 0,4 | 0,9 |
| 3/4» | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2» | 0,7 | 1.5 |
| 1» | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2» | 0,8 | 1.8 |
| 11/4» | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2» | 1.2 | 2.6 |
| 11/2» | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2» | 1.4 | 3.1 |
| 2» | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8» | 2.2 | 4.8 |
| 21/2» | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8» | 3.5 | 7.7 |
| 3» | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8» | 3.8 | 8.4 |
| 31/2» | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8» | 5 | 11 |
| 4» | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8» | 5.6 | 12.3 |
| 5» | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4» | 6.5 | 14.3 |
| 6» | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4» | 8.1 | 18 |
| 8» | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4» | 13 | 28.6 |
| 10» | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8» | 18.4 | 40 |
| 12» | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8» | 28.5 | 63 |
| 14» | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1» | 37.5 | 83 |
| 16» | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1» | 44.5 | 98 |
| 18» | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8» | 54 | 119 |
| 20» | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8» | 72 | 158 |
| 24» | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4» | 95 |
209 |
