Λεπτομέρειες:
|
| Προϊόν: | Άνευ ραφής ενωμένη στενά άκρη τοποθέτηση σωληνώσεων χάλυβα | Πρότυπα: | ASME B16.9/B16.28 |
|---|---|---|---|
| Τύπος συναρμολογήσεων: | Αγκώνας, γράμμα Τ, μειωτής, ΚΑΠ, σταυρός, | Υλικό: | Χάλυβας άνθρακα ASTM A234 WPB |
| Πάχος τοίχων: | Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, sch xxs | Επίστρωμα επιφάνειας: | Το μαύρο επίστρωμα χρωμάτων, παλτό πετρελαίου απόδειξης σκουριάς, καυτή εμβύθιση γαλβάνισε το επίστρ |
| Τύπος σύνδεσης: | Τέλος συγκόλλησης άκρης, περασμένο κλωστή τέλος | Συσκευασία: | κιβώτιο χαρτοκιβωτίων, περίπτωση κοντραπλακέ |
| Επισημαίνω: | Αγκώνας B16.9 ASTM A234 WPB,5D αγκώνας κάμψεων ASTM A234 WPB,Αγκώνας A234 WPB χάλυβα ASME |
||
Η τοποθέτηση σωληνώσεων χάλυβα ASME B16.9/η άκρη B16.28 η διαγώνια σέλα ASTM A234 WPB μειωτών ΚΑΠ γραμμάτων Τ αγκώνων
ASME B16.9 καλύπτει τις γενικές διαστάσεις, τις ανοχές, τις εκτιμήσεις, τη δοκιμή, και τα σημάδια για τις επεξεργασμένες βιομηχανοποιημένες buttwelding συναρμολογήσεις χάλυβα άνθρακα και κραμάτων NPS 1/2 μέχρι 48 (DN 15 μέχρι το 1200). Καλύπτει τις συναρμολογήσεις οποιουδήποτε παραγώγιμου πάχους τοίχων. Αυτά τα πρότυπα δεν καλύπτουν τις αντιδιαβρωτικές buttwelding συναρμολογήσεις χαμηλής πίεσης. Δείτε MSS SP-43, επεξεργασμένες άκρη-ενώνοντας στενά συναρμολογήσεις ανοξείδωτου.
Οι σύντομοι αγκώνες και οι επιστροφές ακτίνας, που περιλήφθηκαν προηγουμένως σε ASME B16.28-1994, συμπεριλαμβάνονται σε αυτά τα πρότυπα.
Το B16.9 πρόκειται να χρησιμοποιηθεί από κοινού με τον εξοπλισμό που περιγράφεται σε άλλους όγκους της σειράς ASME B16 προτύπων καθώς επίσης και με άλλα πρότυπα ASME, όπως ο κώδικας λεβήτων και δοχείων πίεσης και οι κώδικες σωληνώσεων B31.
Πρότυπα: ASME B16.9/B16.28
Τύπος συναρμολογήσεων:

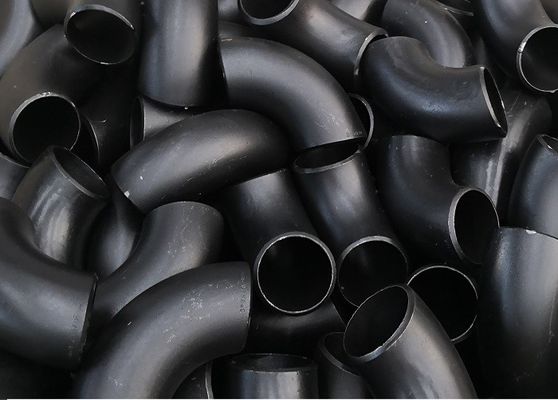

SR της LR αγκώνων (μακρύ raidus) (σύντομη ακτίνα) 45/60/90/180DEG 3D/5D κάμψη 45DEG/90DEG

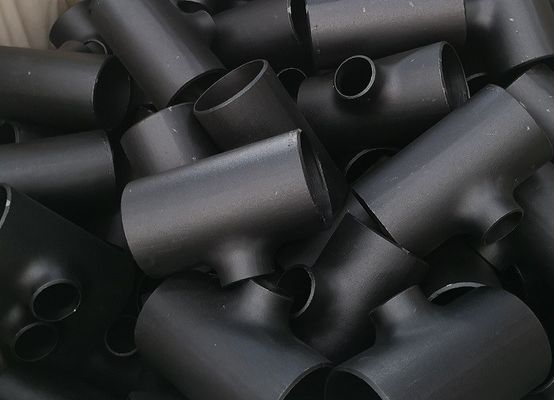

Γράμμα Τ, ίσο γράμμα Τ, που μειώνει το γράμμα Τ, σταυρός, σέλα

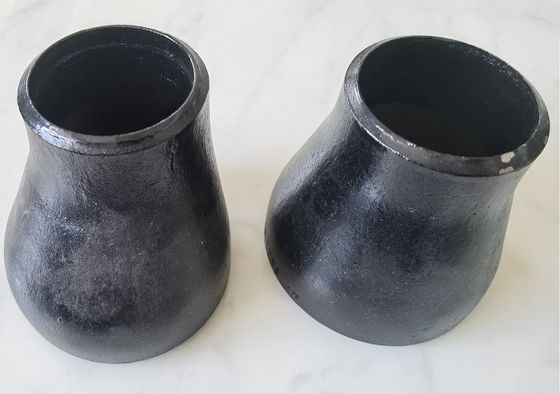

Ομόκεντρος μειωτής μειωτών, εκκεντρικός μειωτής, ΚΑΠ τελών σωλήνων
Πάχος τοίχων:
SCH5, SC5S, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS
Σειρά μεγέθους: 1/2»» άνευ ραφής τύπος σε 24 4» - 72» ο τύπος
Μορφή: άνευ ραφής και
Υλικό:
ΧΆΛΥΒΑΣ ΆΝΘΡΑΚΑ ASTM A234 WPB, WP9, ASTM A420 GR. WPL6, ASTM A105, ASTM A694 F42-F70
ανοξείδωτο ASTM A403 WP304/304L WP316/316L WP321 DIN1.4301 DIN1.4306 DIN1.4401 DIN 1,4404
Συσκευασία: κιβώτιο χαρτοκιβωτίων για το μικρό μέγεθος μέχρι 2», τις πλόιμες περιπτώσεις κοντραπλακέ ή την παλέτα
ΕΠΕΞΕΡΓΑΣΜΕΝΑ ΠΡΟΤΥΠΑ ΠΑΧΟΥΣ ΤΟΙΧΩΝ ΧΑΛΥΒΑ ΑΝΘΡΑΚΑ
| Ονομαστικό μέγεθος σωλήνων | Εξωτερική διάμετρος | Ονομαστικό πάχος τοίχων | |||||||||||||||||
| Α | Β | ASME | JIS | DIN | JIS (1) | DIN (2) | SCH10 | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2» | 21.3 | 21.7 | 21.3 | 2.8 | 2.0 | 2.11 | 2.41 | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4» | 26.7 | 27.2 | 26.9 | 2.8 | 2.3 | 2.11 | 2.41 | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1» | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4» | 422 | 42.7 | 42.4 | 3.5 | 2.6 | 2.77 | 297 | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | 1 1/2» | 48.3 | 48.6 | 48.3 | 3.5 | 2.9 | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2» | 60.3 | 60.5 | 60.3 | 3.8 | 2.9 | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2» | 73.0 | 76.3 | 76.1 | 4.2 | 2.9 | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3» | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 31/2» | 101.6 | 101.6 | — | 4.2 | — | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | — | |||||
| 100 | 4» | 114.3 | 114.3 | 114.3 | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5» | 141.3 | 139.8 | 139.7 | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15.99 | 19.05 | ||||
| 150 | 6» | 168.3 | 165.2 | 168.3 | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | 21.95 | |||
| 200 | 8» | 219.1 | 216.3 | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 18.26 | 20.62 | 23.01 | 22.23 |
| 250 | 10» | 273.1 | 267.4 | 273.0 | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 |
| 300 | 12» | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14» | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 400 | 16» | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 450 | 18» | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20» | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | 15.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22» | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24» | 609.6 | 609.6 | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26» | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28» | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | 15.88 | 9.53 | — | 12.70 | ||||||||
| 750 | 30» | 762.0 | 762.0 | - | — | 7.92 | 12.70 | 15.88 | 9.53 | — | 12.70 | — | - | — | - | ||||
| 800 | 32» | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34» | 863.6 | 863.6 | — | - | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | — | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36» | 914.4 | 914.4 | 914.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | — | |||||||
| 950 | 38» | 965.2 | 965.2 | - | - | — | — | — | 9.53 | — | 12.70 | - | |||||||
| 1000 | 40» | 1016.0 | 1016.0 | 1016.0 | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42» | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44» | 1117.6 | 1117.6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46» | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48» | 1219.2 | 1219.2 | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
